12V转5V降压芯片，12V转3.3V稳压芯片电路图
- 2021-03-11 18:02:00
- 夸克微 原创
- 2332
12V转5V应用中，大多要求会输出电流高的，稳压LDO就不能满足了，需要使用DC-DC降压芯片来持续稳压5V，输出电流1000MA，2000MA，3000MA，5000MA等。不同的输出电流可以选择适合的降压芯片来使用。
12V转3.3V，稳压3.3V输出，一般用于给MCU单片机或者其他特殊重要模块供电等，要求也会比较多和不一样。例如10MA，100MA，1000MA-5000MA不等。时常小电流的较多，小电流使用LDO稳压芯片。

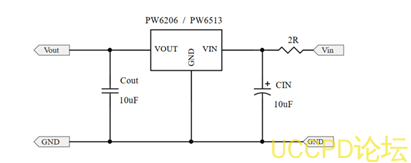

1， LDO稳压芯片

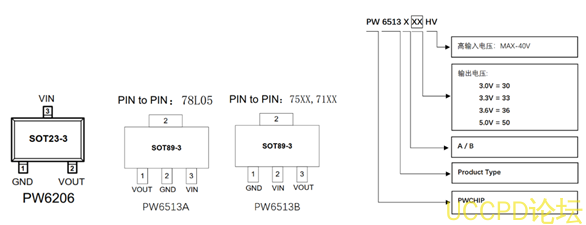

40V高输入电压LDO线性稳压器, 高输入电压，低静态电流，高速，低压降线性稳压器具有高纹波抑制.PW6206，PW6513。
特点
l 输入电压：4.75V~40V
l 输出电压固定：3V，3.3V，5V
l 输出精度：<±2%
l 输出电流：150mA（典型值）
l 电源抑制比：60dB@100Hz
l 跌落电压：600mV@IOUT=100mA
l 静态电流：4.2μA@VIN=12V（典型值）
l ESD HBM:8KV
l 推荐电容器：10uF
2，DC-DC降压芯片2A-3A

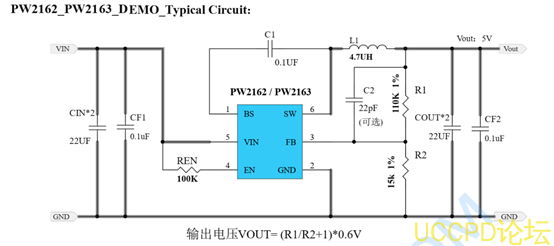

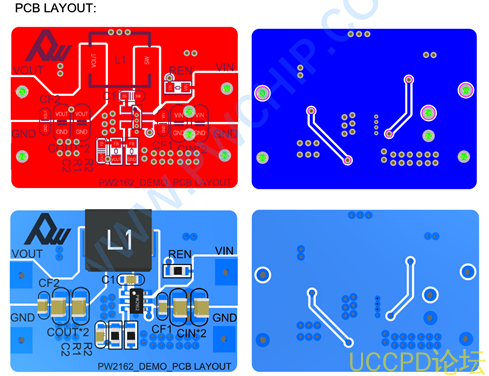

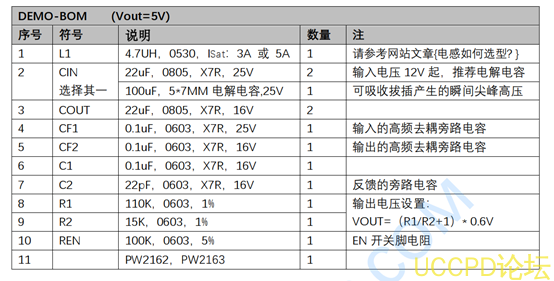

PW2162是一个完全集成，高效率2A同步整流降压转换器。PW2162在宽输出电流负载范围内以高效率运行。此设备提供两种工作模式，PWM控制和PFM模式开关控制，实现高效率在更宽的负载范围内。PW2162要求现有的最小数量标准外部组件，并在符合ROHS标准的6针SOT23封装中提供。
特征
l 效率高达96%
l 600KHz频率操作
l 2A输出电流
l 不需要肖特基二极管
l 4.5V至16V输入电压范围
l 0.6V参考电压
l 斜坡补偿电流模式控制对于良好的线路和负载瞬态回应
PW2163是一种高效的500kHz同步降压DC-DC转换器，能够输送3A电流。PW2163在4.5V到18V的宽输入电压范围内工作集成主开关和同步开关，具有非常低的RDS（ON）以最小化传导损失。输出电压纹波低，外部电感器和电容器的尺寸为500kHz开关频率。采用瞬时PWM结构，实现快速瞬态响应对于高降压应用.
l 内部交换机（顶部/底部）的低RDS（on）：
l 80mΩ/40mΩ
l 4.5-18V输入电压范围
l 3A输出电流能力
l 500 kHz开关频率
l 瞬时PWM架构，实现快速瞬态响应。
l 逐周期峰值电流限制
l 内部软启动限制涌入电流
l SOT23-6
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804
4V-30V输入，1.2A输出的同步整流降压器芯片PW2312.
PW2312是一种电流模式降压型DC/DC转换器，可提供优良的瞬态特性响应没有额外的外部补偿组件。此设备包含内部低电阻，高压功率MOSFET，并在高1.4MHz工作频率下工作确保紧凑、高效的设计，具有出色的交直流性能。

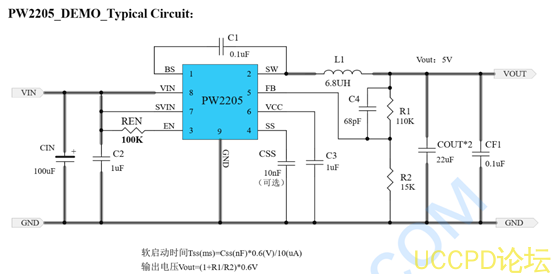

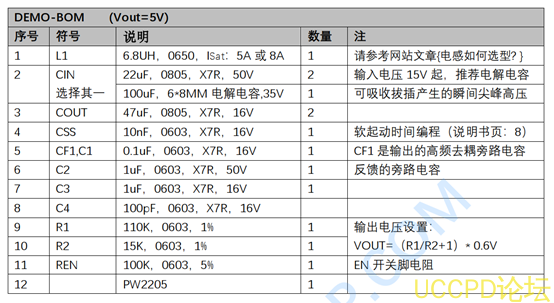

PW2205开发了一种高效率的同步降压DC-DC转换器5A输出电流。PW2205在4.5V到30V的宽输入电压范围内工作集成主开关和同步开关，具有非常低的RDS（ON）以最小化传导损失。PW2205采用瞬时脉宽调制（PWM）结构，实现高阶跃降的快速瞬态响应轻载时的应用和高效率。此外，它的工作频率是伪恒定的在连续导通模式下为500kHz，以使电感器和电容器的尺寸最小。
特征
l 内部整流MOS的低RDS（on）（顶部/底部）：70/40 mΩ
l 4.5V-30V输入电压范围
l 瞬时PWM架构实现快速瞬态响应
l 外部软启动限制涌入电流
l 恒频：500kHz at重载
l 5A连续，6A峰值负载电流能力
