1.2V升压5V和2.4V升压5V芯片，适用于镍氢电池产品
- 2021-04-01 16:31:00
- 夸克微 原创
- 2371
一节镍氢电池 1.2V升压 5V电路芯片，两节镍氢电池 2.4V升压到 5V的电源芯片
PW5100具有宽范围的输入工作电压，从很低的 0.7V到 5V电压。
PW5100输出电压固定 3V， 3.3V， 5V可选固定电压版本。输出电流可达 600MA。
芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、 PFM 控制电路、过流保护电路、同步管控制以及功率管等。振荡电路提供基准震荡频率和固定的脉宽；参考电压电路提供稳定的参考电平；并且由于采用内部的修正技术 .
产品特点
⚫ 效率可达： 95％
⚫ 高工作频率： 1.2MHz
⚫ 宽输入电压范围： 0.7V～ 5.0V
⚫ 输出电压可达： 600MA
⚫ 输入静态电流： 10uA@VIN=2.0V
⚫ 输出电压可选： 3.0V， 3.3V， 5.0V
⚫ 低纹波 ,低噪声： ±10mV@Io=50mA
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804
|

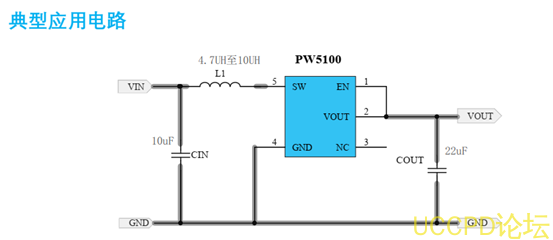

参考 BOM |
||||
|
序号 |
符号 |
说明 |
数量 |
注 |
|
1 |
L1 |
4.7UH， CD43贴片功率电感 |
1 |
(600mA输出 ) |
|
2 |
CIN |
10UF， 10V， 0805， X7R |
1 |
|
|
3 |
COUT |
22UF， 10V， 0603， X7R |
1 |
|
