5V升压12.6V芯片电路图，三节锂电池充电
- 2021-04-07 16:23:00
- 夸克微 原创
- 2839
三节3.7V的锂电池串联，11.1V和最大12.6V锂电池充电电路的解决方案。在应用中，一般使用低压5V，如USB口直接输入的给三串锂电池充电，还有是15V或者18V，20V输入降压给锂电池充电的两种情况。
PW4053是输入5V升压充电管理芯片，PW4203是输入15V-20V降压充电三节锂电池IC
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

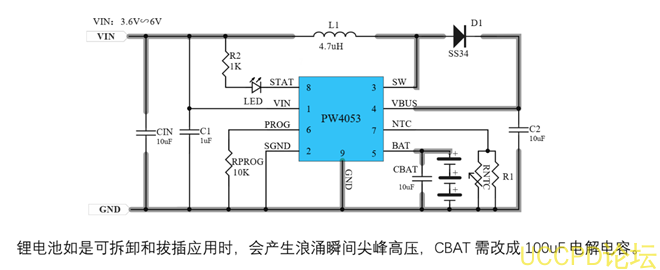

5V ， USB口输入，给三节锂电池 12.6V充电电路：

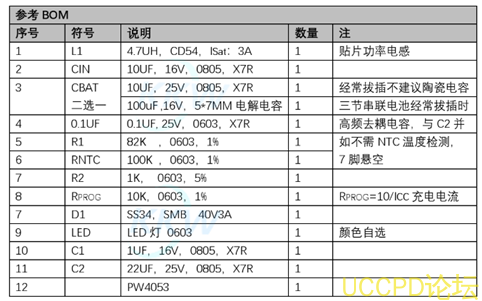

PW4053 是一款 5V 输入，最大 1.2A 充电电流，支持三节锂离子电池的升压充电管理 IC。 PW4053 集成功率 MOS，采用异步开关架构，使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸。
外围比较简洁，可智能调节充电电流大小，防止拉垮适配器输出，可匹配所有适配器。在笔记本电脑自带的 USB口也是可以给三节锂电池充电。

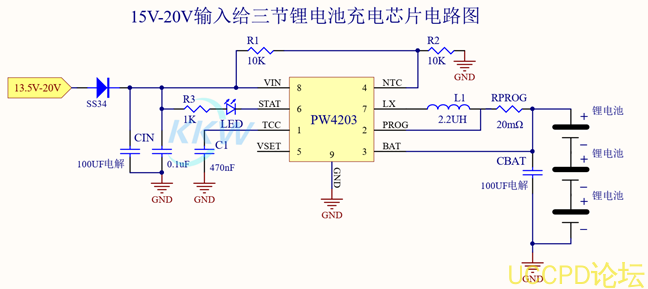

18V ，输入降压给 12.6V三节锂电池充电电路：
PW4203是一款 4.5V-22V输入，最大 2A充电，支持 1-3节锂电池串联的同步降压锂离子电池充电器芯片，适用于便携式应用。可通过芯片 VSET引脚选择 1节充电或 2节串联充电 3节串联充电。
PW4203集成了频率 800 kHz的同步降压稳压器，具有极低的导通电阻，可实现高充电效率和简单的电路设计。
PW4203具有输入过压保护 24V，和低压启动保护 3.9V，还具有输出 VBAT电池充电电压的过压保护，输出短路保护，过温保护，过流保护，过时间保护。
三节串联锂电池充电测试板测试： 13V输入， 15V输入， 18V输入
同时，三节锂电池锂电池的输出电压范围是 9V-12.6V之间。我们需要转成 5V， 6V或者 3.3V等时，需要使用 LDO或者是 DC-DC降压电路了。
LDO 稳压芯片，可达 40V输入
PW6513 高耐压 40V，可直接代替 78L05， HT75XX，脚位一样
PW6206系列是一款高精度，高输入电压，低静态电流，高速，低压降线性稳压器具有高纹波抑制。在 VOUT=5V&VIN=7V时，输入电压高达 40V，负载电流高达 300mA，采用 BCD工艺制造。 PW6206提供过电流限制、软启动和过热保护，以确保设备在良好的条件下工作
PW6206调节器有标准 SOT89-3L（ PW6513）和 SOT23-3L封装。标准产品无铅无卤。
特点
l 输入电压： 4.75V~40V
l 输出电压： 1.8V~5.7V
l 输出精度： <±2%
l 输出电流： 150mA（典型值）

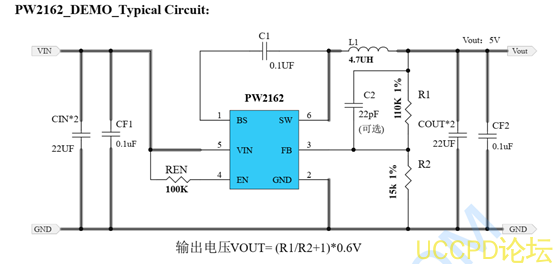

12.6V 降压转 5V2A， 5V3A是输出的 DC-DC降压芯片电路图：
5V2A是 PW2162， PW2163是 5V3A ，
PW2330输入可达 30V， 3A， PW2205，输入可达 30V， 5安，

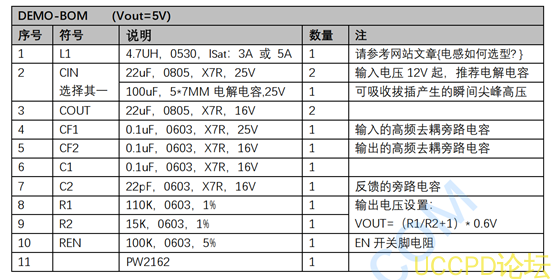

PW2162是一个完全集成，高效率 2A同步整流降压转换器。 PW2162在宽输出电流负载范围内以高效率运行。此设备提供两种工作模式， PWM控制和 PFM模式开关控制，实现高效率在更宽的负载范围内。 PW2162要求现有的最小数量标准外部组件，并在符合 ROHS标准的 6针 SOT23封装中提供。
特征
效率高达 96%
600KHz频率操作， 2A输出电流
不需要肖特基二极管
4.5V至 16V输入电压范围， 0.6V参考电压
斜坡补偿电流模式控制对于良好的线路和负载瞬态回应
综合内部补偿，稳定，低 ESR陶瓷输出电容器
有故障模式的过电流保护
热关机，涌流限制和软启动
提供 SOT23-6套装， -40° C至 +85° C温度范围
|
DC-DC 降压产品 |
输入电压 |
输出电压 |
输出电流 |
频率 |
封装 |
|
PW2058 |
2.0V～ 6.0V |
1V～ 5V |
0.8A |
1.5MHz |
SOT23-5 |
|
PW2051 |
2.5V～ 5.5V |
1V～ 5V |
1.5A |
1.5MHz |
SOT23-5 |
|
PW2052 |
2.5V～ 5.5V |
1V～ 5V |
2.0A |
1.0 MHz |
SOT23-5 |
|
PW2053 |
2.5V～ 5.5V |
1V～ 5V |
3.0A |
1.0 MHz |
SOT23-5 |
|
PW2162 |
4.5V～ 16V |
1V～ 15V |
2A |
600KHZ |
SOT23-6 |
|
PW2163 |
4.5V～ 16V |
1V～ 15V |
3A |
600KHZ |
SOT23-6 |
|
PW2205 |
4.5V～ 30V |
1V～ 25V |
5A |
500KHZ |
SOP8-EP |
|
PW2312 |
4.0V～ 30V |
1V～ 28V |
1.2A |
1.4 MHz |
SOT23-6 |
|
PW2330 |
4.5V～ 30V |
1V～ 28V |
3A |
500KHz |
SOP8 |
|
LDO产品 |
输入电压 |
输出电压 |
输出电流 |
静态功耗 |
封装 |
|
PW6566 |
1.8V～ 5.5V |
1.2V1.5V,1.8V,2.0V,2.5, .2.8V,3.0V,3.3V,5V |
250mA |
2uA |
SOT23-3 |
|
PW6218 |
4V～ 18V |
3V,3.3V,5V |
100MA |
3uA |
Sot23-3 |
|
PW6206 |
4.5V～ 40V |
3V,3.3V,5V |
150MA |
4.2uA |
Sot23/89 |
|
PW8600 |
4.5V～ 80V |
3V,3.3V,5V |
150MA |
2 uA |
Sot23-3 |
