在 18V 和 15V 输入中，我们需要给其他电源电路提高供电，有的电路的供电电压在 5V，或者是 3.3V 时，我们就需要使用降压芯片来组建一个降压电路来给后面的的电路，提供稳定的，持续的 3.3V 输出电压。

同时，根据输出电流的大小，一般有 2 个方式： 1 是 LDO， 2 是 DC-DC 降压

1，输出电流偏小，一般供电如 MCUC,CPU 等，推荐用 LDO 芯片了：
18V 和 15V 输入的 LDO 芯片中，我们需要选择最少 24V 耐压的 LDO 才行，最好是 30V以上耐压的 LDO 了。

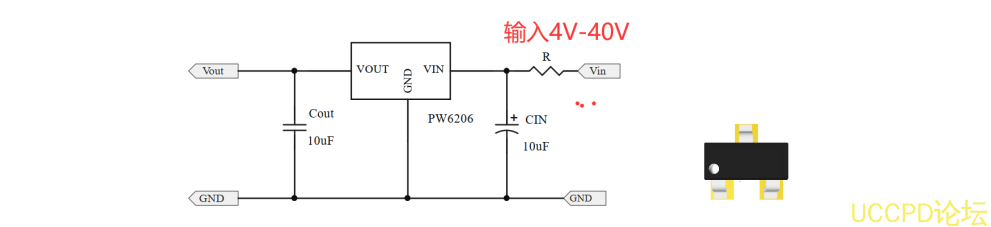

如 PW6206 是一款输入可以达到 40V 耐压的 LDO 稳压芯片。输出电压 3.3V 和 5V,3V，功耗 2uA。

同时，当产品 18V 或者 15V 输入时，需要经常开关和拔插动作时，会产生浪涌，瞬间的尖峰电压，一般是输入电压是几倍，需要做吸收浪涌。（如常见平时充电器插上的电击声音，就是浪涌的物理表现）
代理商：深圳市夸克微科技郑先生：13528458039 QQ 2867714804

在高压应用中，建议 R、 Cin 选用如下：
1， Cin=10μF~100μF 电解电容器，最大电压大于 50V， R=0；
2， Cin=1μF~10μF MLCC，最大电压 V 大于 50V， R=2Ω， 1206 型电阻器，以确保有足够的
裕量来维持浪涌电流输入尖峰电压

LDO 产品	输入电压	输出电压	输出电流	静态功耗	封装
PW6566	1.8V ～ 5.5V	1.2V1.5V,1.8V,2.0V,2.5, .2.8V,3.0V,3.3V,5V	250mA	2uA	SOT23-3
PW6218	4V～ 18V	3V,3.3V,5V	100MA	3uA	Sot23-3
PW6206	4.5V～ 40V	3V,3.3V,5V	150MA	4.2uA	Sot23/89
PW8600	4.5V～ 80V	3V,3.3V,5V	150MA	2 uA	Sot23-3

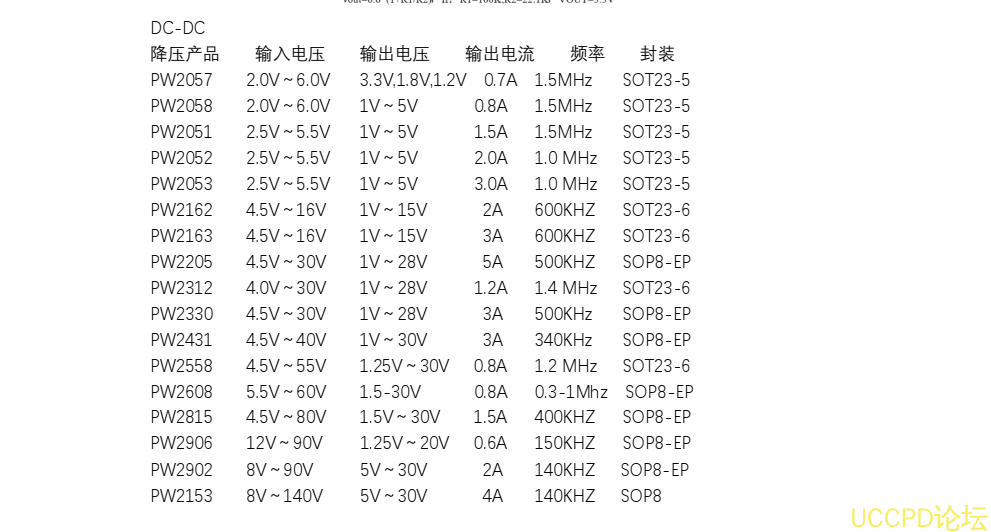

3，输出电流大和要求效率高的。
如 1.2A 的 PW2312， 3A 的 PW2330， 5A 的 PW2205 等等。

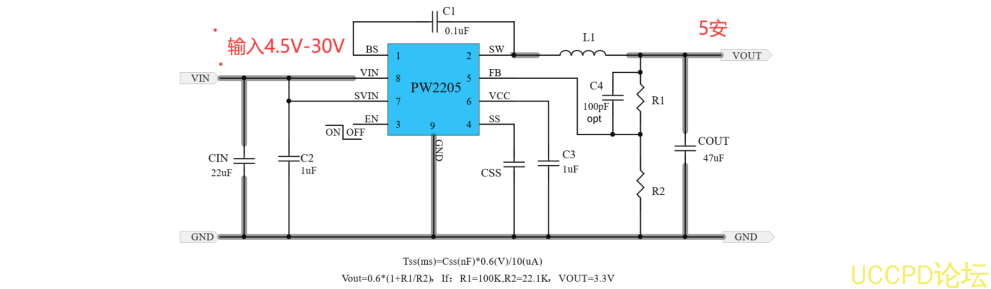

PW2330/PW2205 开发了一种高效率的同步降压 DC-DC 转换器 3A 输出电流。
PW2330/PW2205 在 4.5V 到 30V 的宽输入电压范围内工作集成主开关和同步开关，具有非
常低的 RDS（ON）以最小化传导损失。 PW2330/PW2205 采用专有的瞬时 PWM 结构，实现
快速瞬态响应适用于高降压应用和轻负载下的高效率。此外，它在在连续传导模式下的
500kHz 伪恒定频率，以最小化电感器和电容器。
特征
⚫ 内部交换机的低 RDS（开）（顶部/底部）： 90/60 mΩ
⚫ 4.5-30V 输入电压范围
⚫ 瞬时 PWM 架构实现快速瞬态响应
⚫ 外部软启动限制涌入电流
⚫ 伪恒频： 500kHz
⚫ 3A 连续负载电流能力 PW2330， 5A 连续负载电流能力 PW2205，
