SLM6500电磁干扰认证设计PCB

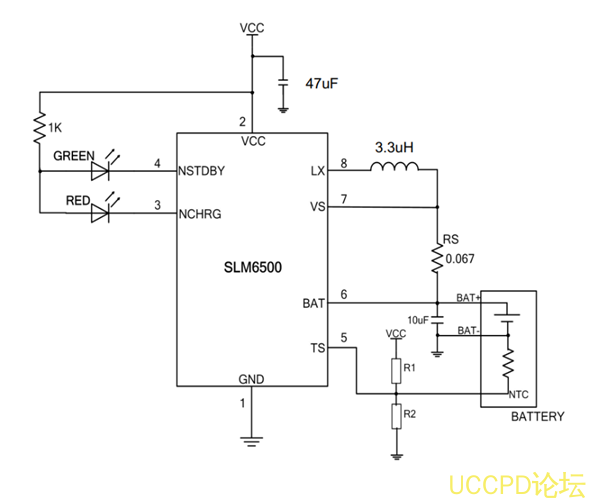

SLM6500 是一款面向 5V交充适配器的 2A离子电池充电器。它是采用 1.5MHz固定频率的步降压型转换器，利用芯片内部的功率晶体管电池进行涓流、恒流和恒压充电。充电电流可用外部电阻编程设定，持续充电电流可达 2A不需要另加防倒灌二极管。具有高达 90%以上充电效率，且自身发热量极小。同款脚位的 PW4052在电磁干扰 EMI措施上，会简单点，增加了 RC吸收电路即可完成。
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

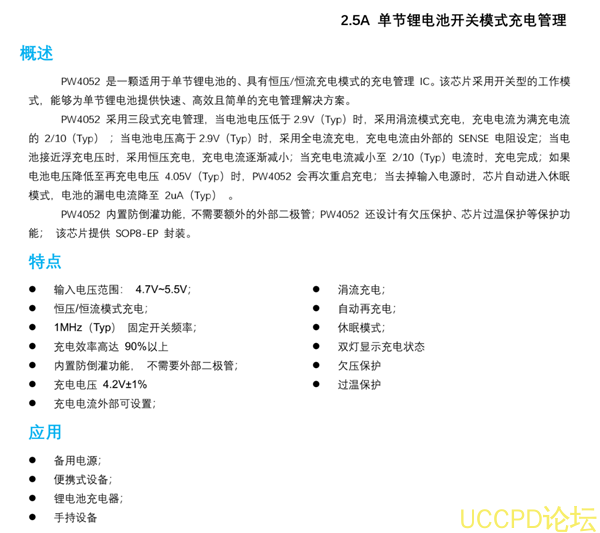

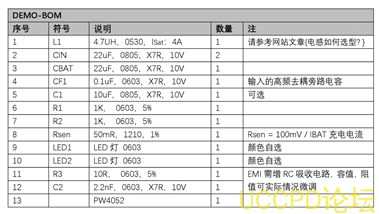

SLM6500充电板子所需的物料表，可直接导用 PW4052的 DEMO物料表。在电感这方面由于大部分是靠工程师经验来决定的。可以按照，如表格中， PW4052最大充电电流 2.5A一样的话，电感推荐功率电感 CD75-4.7uH，或者一体成型电感 0530-4.7UH等。
在 PCB设计中，需要注意：

1， Cin≥10uF 不可省略， 尽量靠近 Vin 引脚。 Cbat 尽量靠近 Bat 引脚。

2， 芯片底部焊盘为功率地，需要焊接

3，输入电容 CIN 是用来吸收转换器所有的输入开关纹波电流， 不可以省掉。 它必须具有足够的纹波电流等级，在不好情况下的纹波电流有效值近似于输出充电电流的一半。 实际电容的值大小不是关键。



电磁干扰 EMI措施：

1， SW面积尽量小点，还有加 RC对 GND

2， R的阻值是 10R， C的容值是 2.2nF

3， SW作为电磁干扰源，在保证足够电流通过的 PCB布局面积外，需要尽量减小一些。

例如 PW4052单节 2.5A充电管理芯片的电路图中的 R3和 C2。

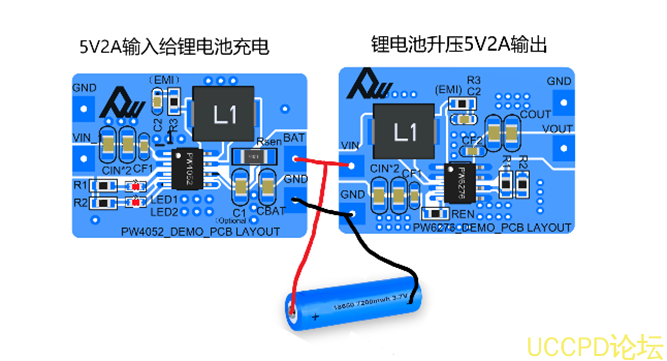

如果需要做锂电池的 2A充电和输出 USB口 5V2A放电的话，可以这样拼接即可。
