PW2051     PCB   布局设计建议   -   基础篇
开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪
声。如果问题与印刷电路板(
  PCB   )布局有关,则很难确定原因。  EMC   也是很注重(   PCB   )布局,这就是为
什么在开关电源设计的早期正确布局
  PCB   至关重要的原因。其重要性不可夸大。
1
原理图走线
主要器件放置
CIN加并联一个旁路电容0.1uF
LX节点
FB反馈电阻R1,R2
COUT电容
容易影响输出的布线
功率组件的推荐焊盘图案
GND功率地的PCB布线
电感器选择
降压电路CIN并联加旁路电容0.1uF的重要性

代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804

概述

PW2051  是一款由基准电压源、 振荡电路、 比较器、  PWM/PFM  控制电路等构成的  CMOS  降压型  DC/DC  调整器。 利用
PWM/PFM  自动切换控制电路达到可调占空比,具有全输入电压范围内的低纹波、高效率和大输出电流等特点。
PW2051  内置功率  MOSFET  , 集成了过压、 过流、 过热、 短路等诸多保护电路, 在超过控制值时会自动断开, 以保护芯
片。 本产品结合了微型封装和低消耗电流等特点, 最适合在移动设备的电源内部使用。
PW2051  采用  SOT23-5L  封装配合较少
的外围原件使其非常适用于便携式产品
  .
特性:
  效率可达  95
  输入电压范围:  2.5V -6V
  输出电压:可调恒压
  输出电流 可达  1.5A
  超低静态电流  40μA
  甚小输出纹波  <±0.4%
  低压操作 可达  100  %占空比
  PWM/PFM  自动切换 占空比自动可调以保持
全负载范围内的高效率、低纹波
  短路保护

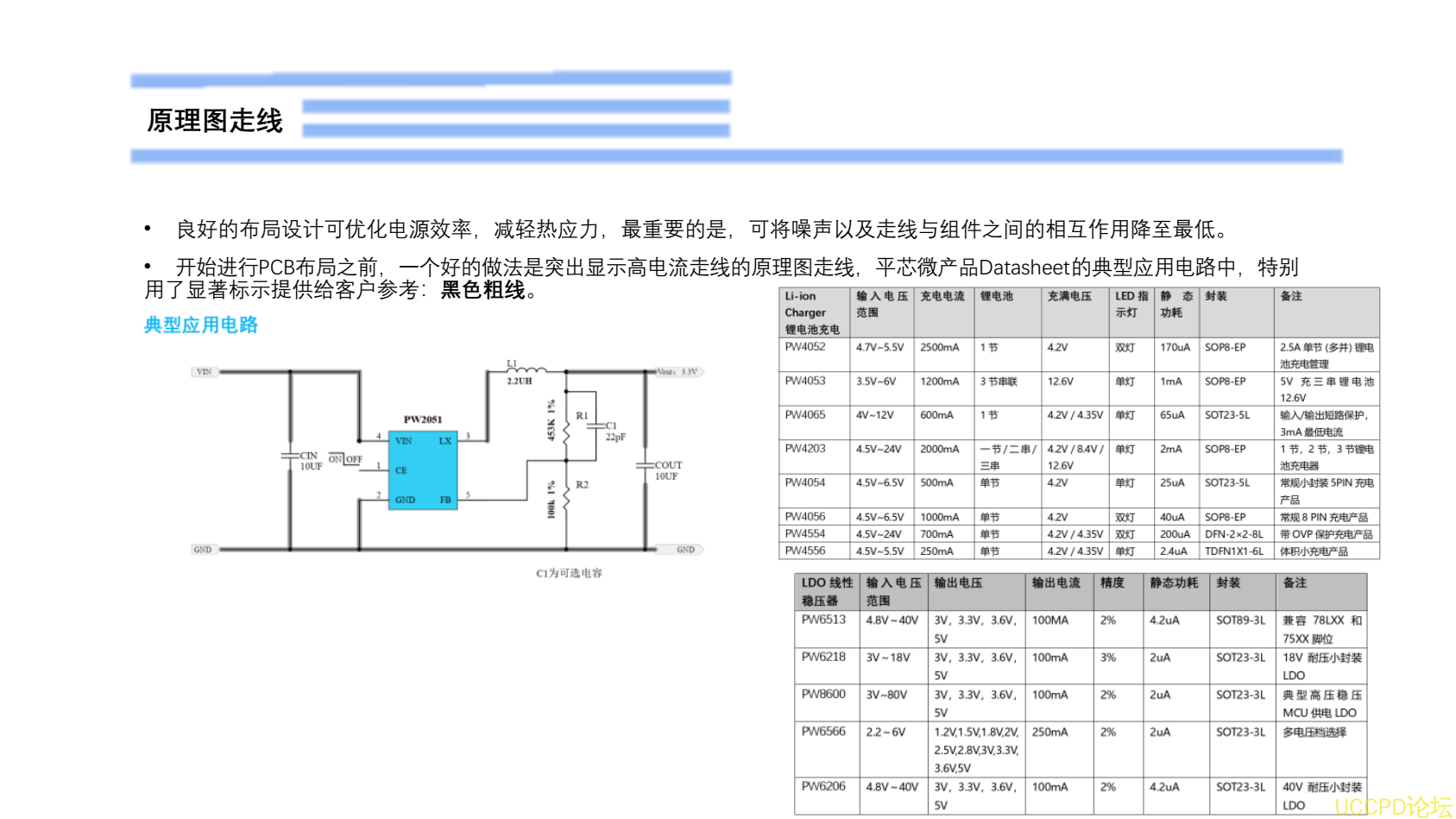

原理图走线

•  良好的布局设计可优化电源效率,减轻热应力,最重要的是,可将噪声以及走线与组件之间的相互作用降至最低。
•  开始进行PCB布局之前, 一个好的做法是突出显示高电流走线的原理图走线, 平芯微产品Datasheet的典型应用电路中, 特别
用了显著标示提供给客户参考:
黑色粗线

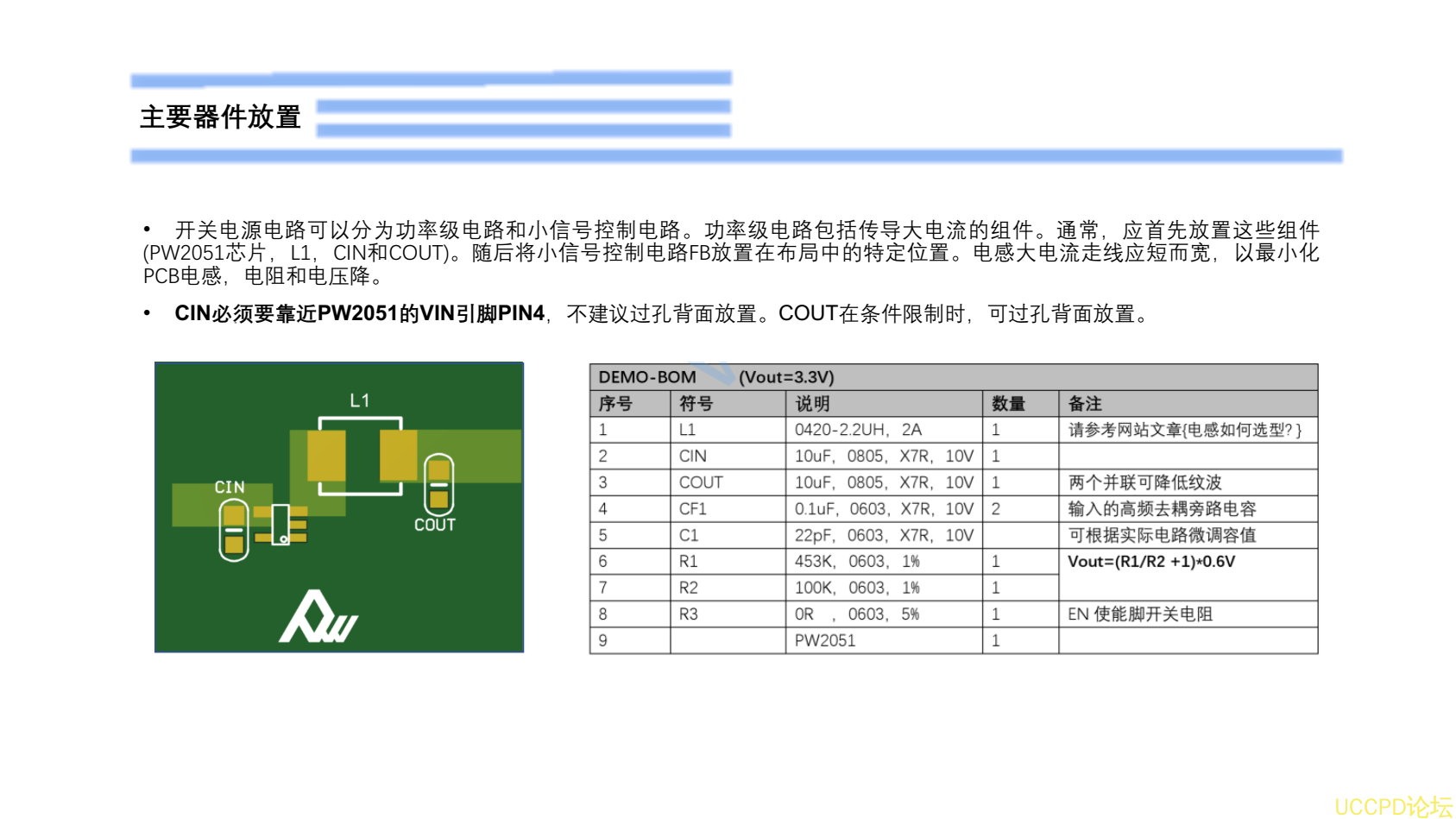

主要器件放置

•  开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常, 应首先放置这些组件
(PW2051芯片, L1, CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽, 以最小化  PCB电感,电阻和电压降。
•  CIN  必须要靠近  PW2051    VIN  引脚  PIN4  ,不建议过孔背面放置。  COUT  在条件限制时,可过孔背面放置。
