概述
PW2053   是一种高效率的同步降压调节器， 恒定的频率， 可调输出电压版本。 供电电流在空载情况下，  <40uA   功耗。  2.5V
至   5.5V   输入电压范围使   PW2053   非常适合单锂离子电池供电的应用。  100%   占空比具有较低压差， 延长便携式系统的电池寿命
.PWM/PFM   模式操作为噪声敏感应用提供非常低的输出纹波电压。 开关频率内部设置为   1.2MHz   ， 允许使用小型表面贴装电感器
和电容器。
PW2053   采用薄型   5   针薄型   SOT23   封装，提供可调版本。
特性：
  效率高达   96%
  输入电压范围：  2.5V   至   5.5V
  输出电压：可调设置恒压
  1.2MHz   工作频率
  高达   3.0A   电流输出
  不需要肖特基二极管
  低负载下高效率的   PFM   模式
  过热保护
  低静态电流：  40uA
  短路保护
  涌流限制和软启动
  100%   占空比
  SOT23-5   封装

原理图走线
•  良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。
•  开始进行PCB布局之前， 一个好的做法是突出显示高电流走线的原理图走线， 平芯微产品Datasheet的典型应用电路中， 特别
用了显著标示提供给客户参考：  黑色粗线   。

主要器件放置

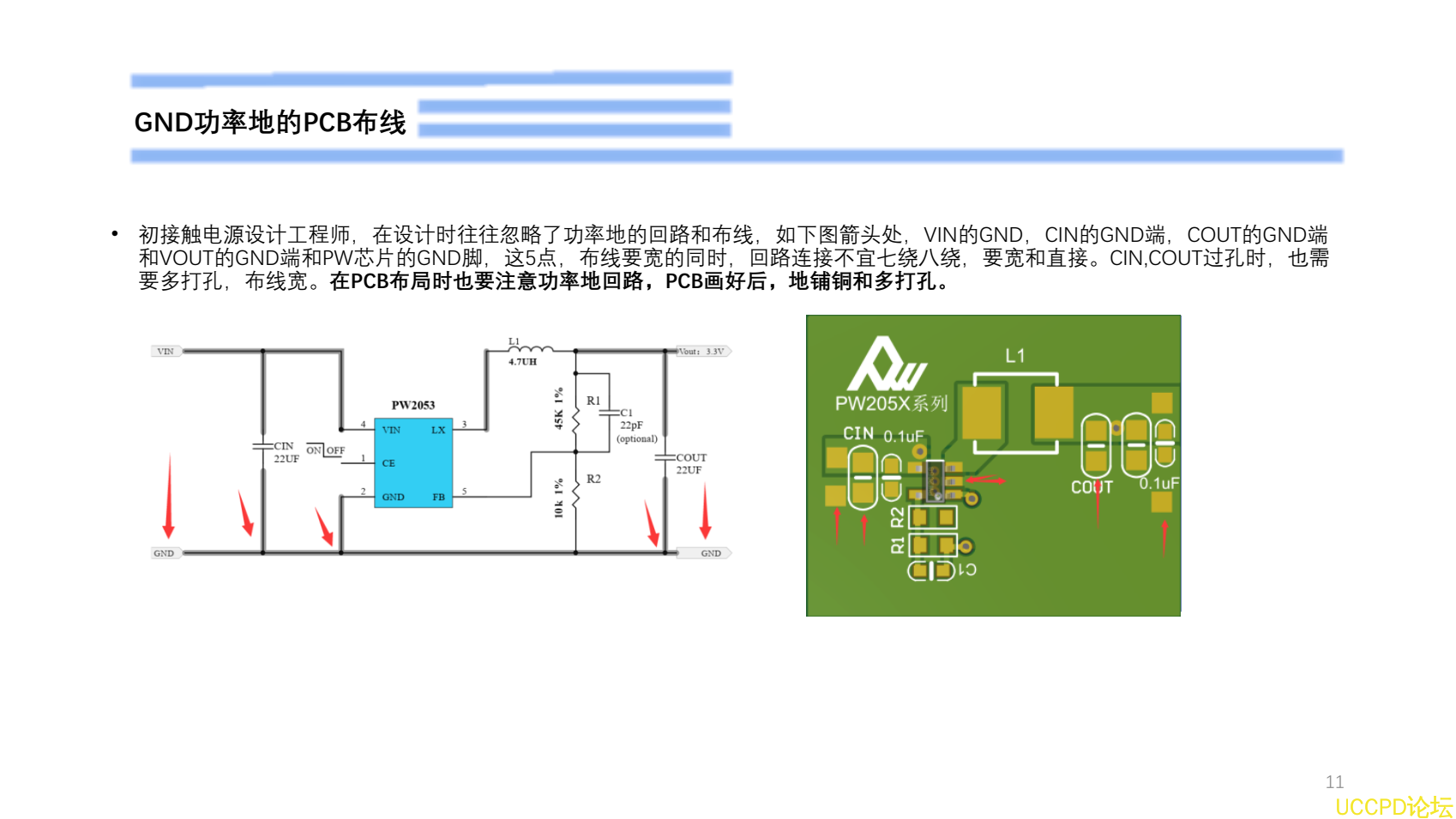

•  开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常， 应首先放置这些组件
(PW2053芯片， L1， CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽， 以最小化
PCB电感，电阻和电压降。

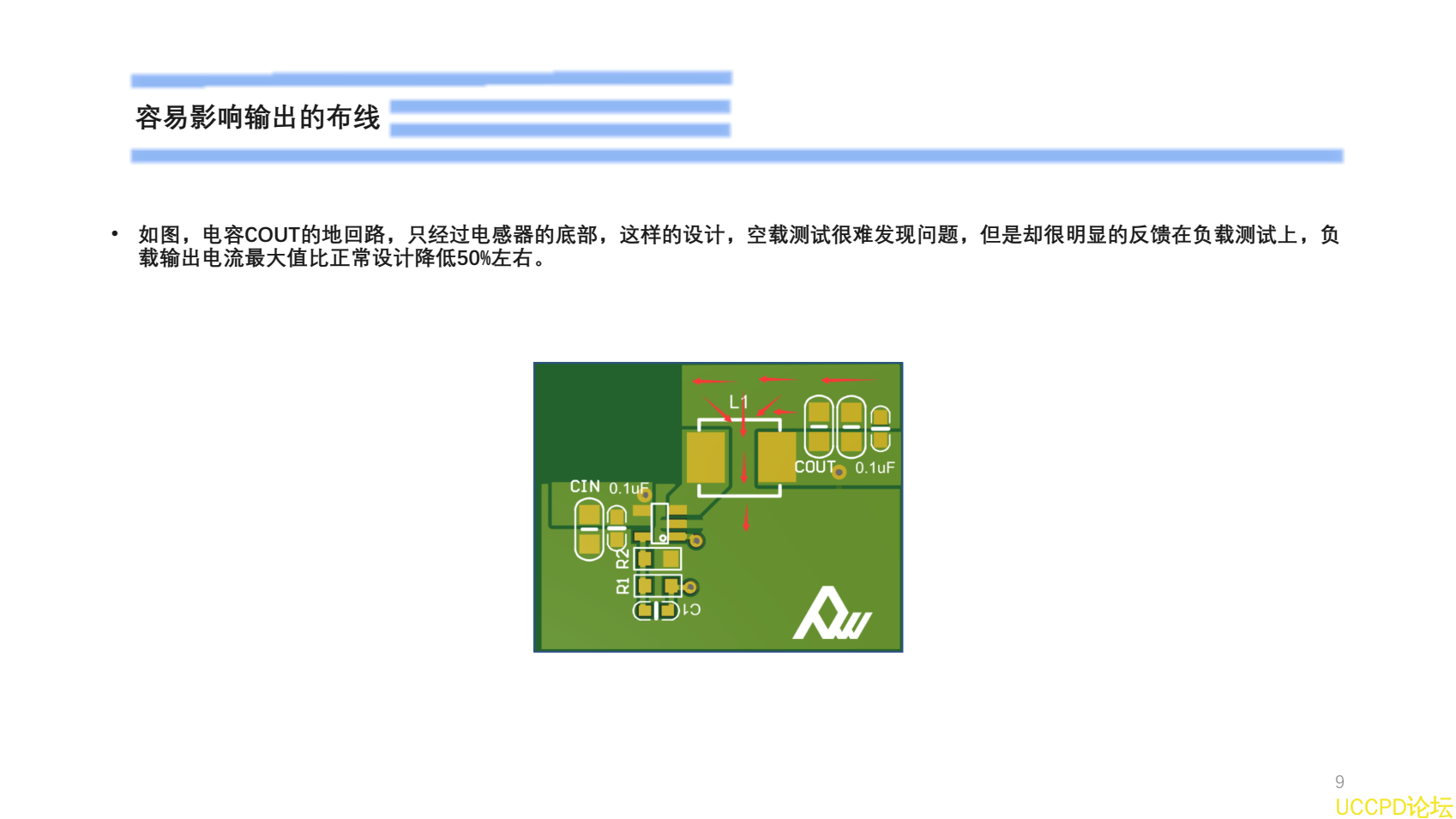

•  CIN  必须要靠近  PW2053  的  VIN  引脚  PIN4  ，不建议过孔背面放置。 COUT  在条件限制时，可过孔背面放置。
