概述
PW2153  是一款支持宽电压输入的开关降压型  DC-DC  控制器， 最高输入电压可超过  150V  。  PW2153  具有低待机功耗、
高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支持大电流输出，输出电流可高达  10A  以上。
PW2153  同时支持输出恒压和输出恒流功能。通过设置  CS  电阻可设置输出恒流值。通过设置  FB1  、  FB2  引脚的分压电阻
可设置输出恒压值。  PW2153  采用固定频率的  PWM  控制方式，典型开关频率为  140KHz  。轻载时会自动降低开关频率以获得
高的转换效率。
PW2153  内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。  PW2153  支持输出
5V/3A  和  12V/10A  （外置  MOS  ） 。
特性：
  宽输入电压范围：  8V~150V
  输出电压从  5V  到  30V  可调
  支持输出恒压恒流
  高效率：可高达  96%
  工作频率：  140KHz
  低待机功耗
  内置过温保护、输出短路保护
  内置软启动
  SOP8  封装

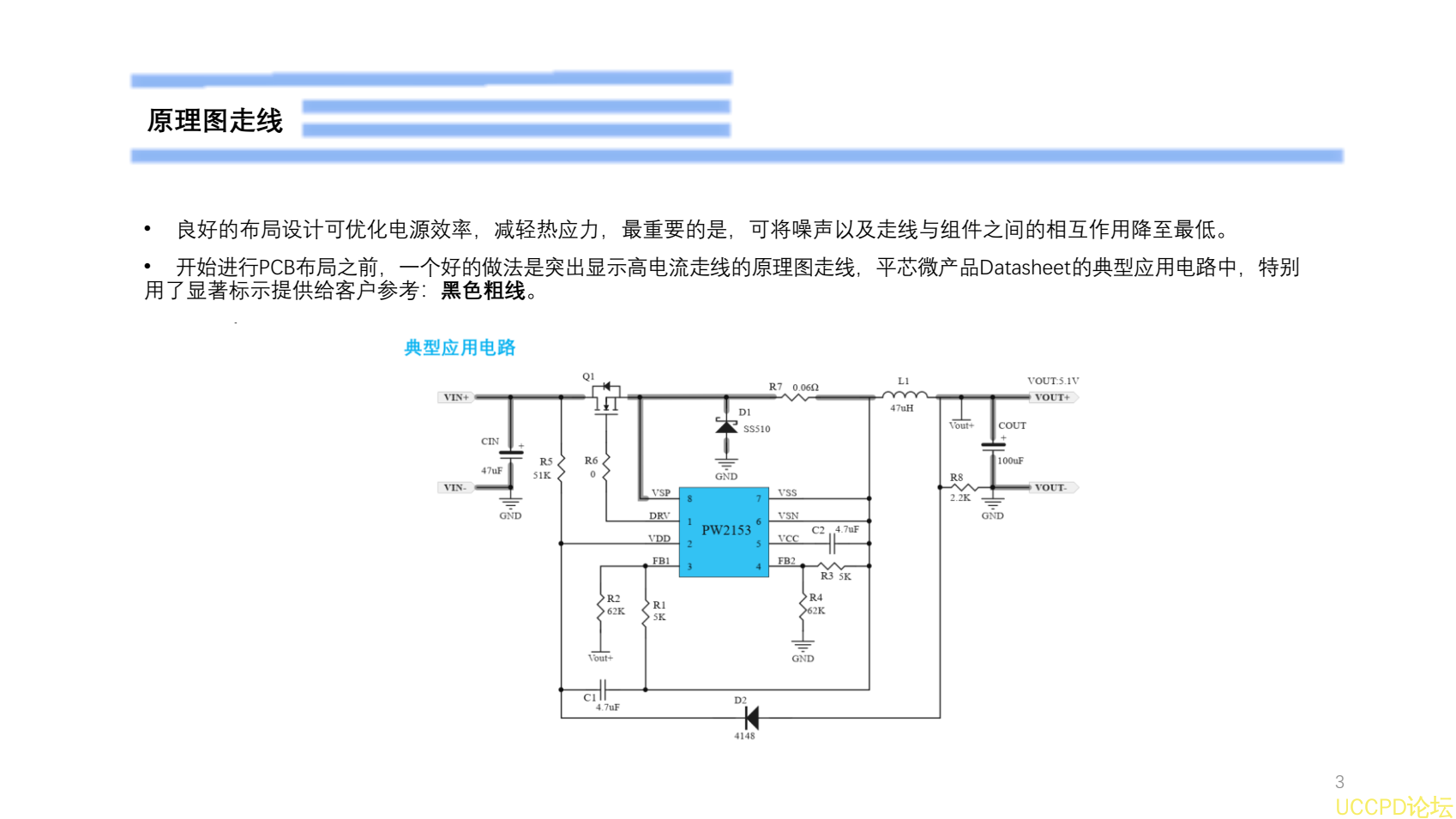

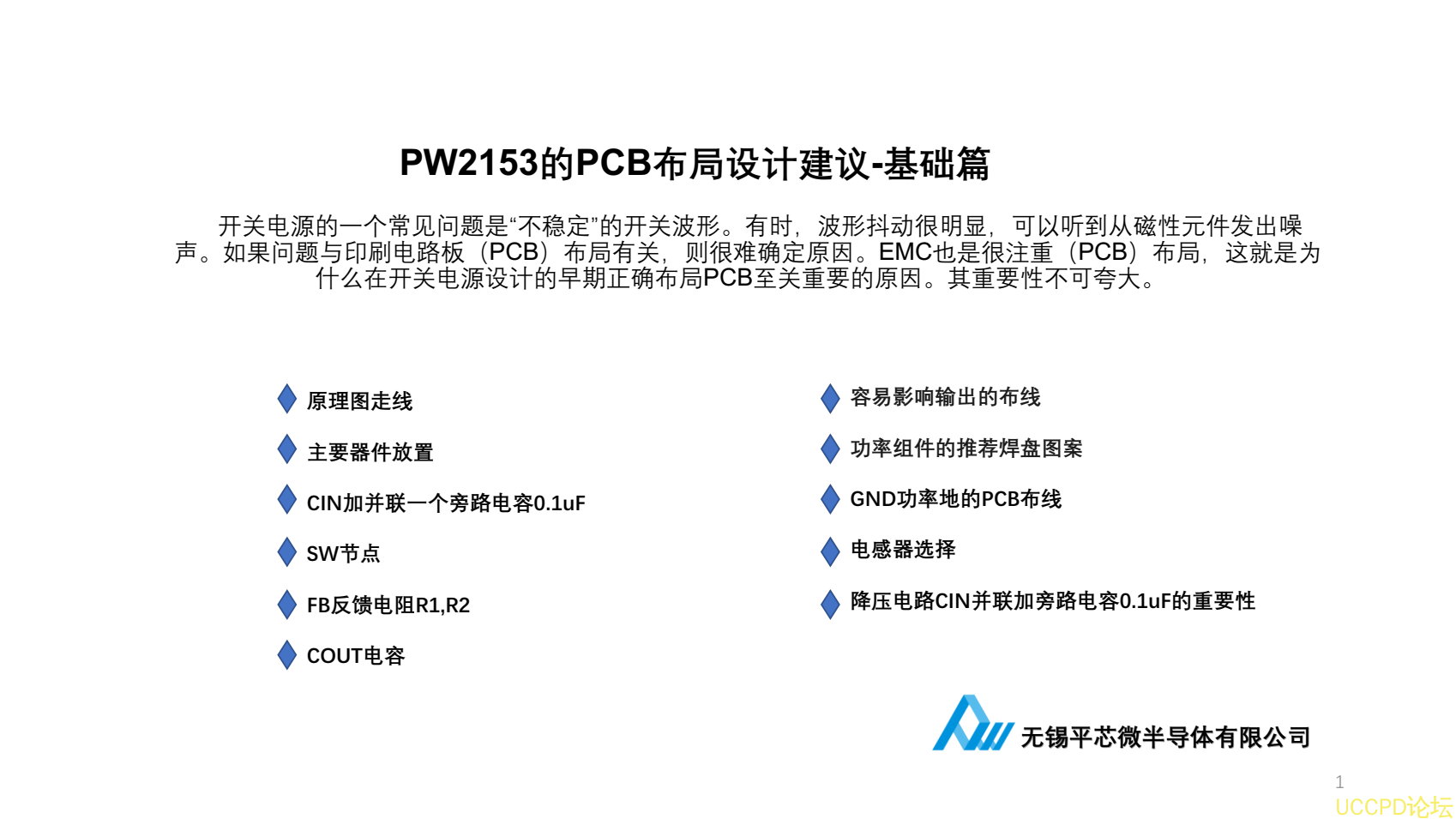

原理图走线
•  良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。
•  开始进行PCB布局之前， 一个好的做法是突出显示高电流走线的原理图走线， 平芯微产品Datasheet的典型应用电路中， 特别
用了显著标示提供给客户参考： 黑色粗线  。

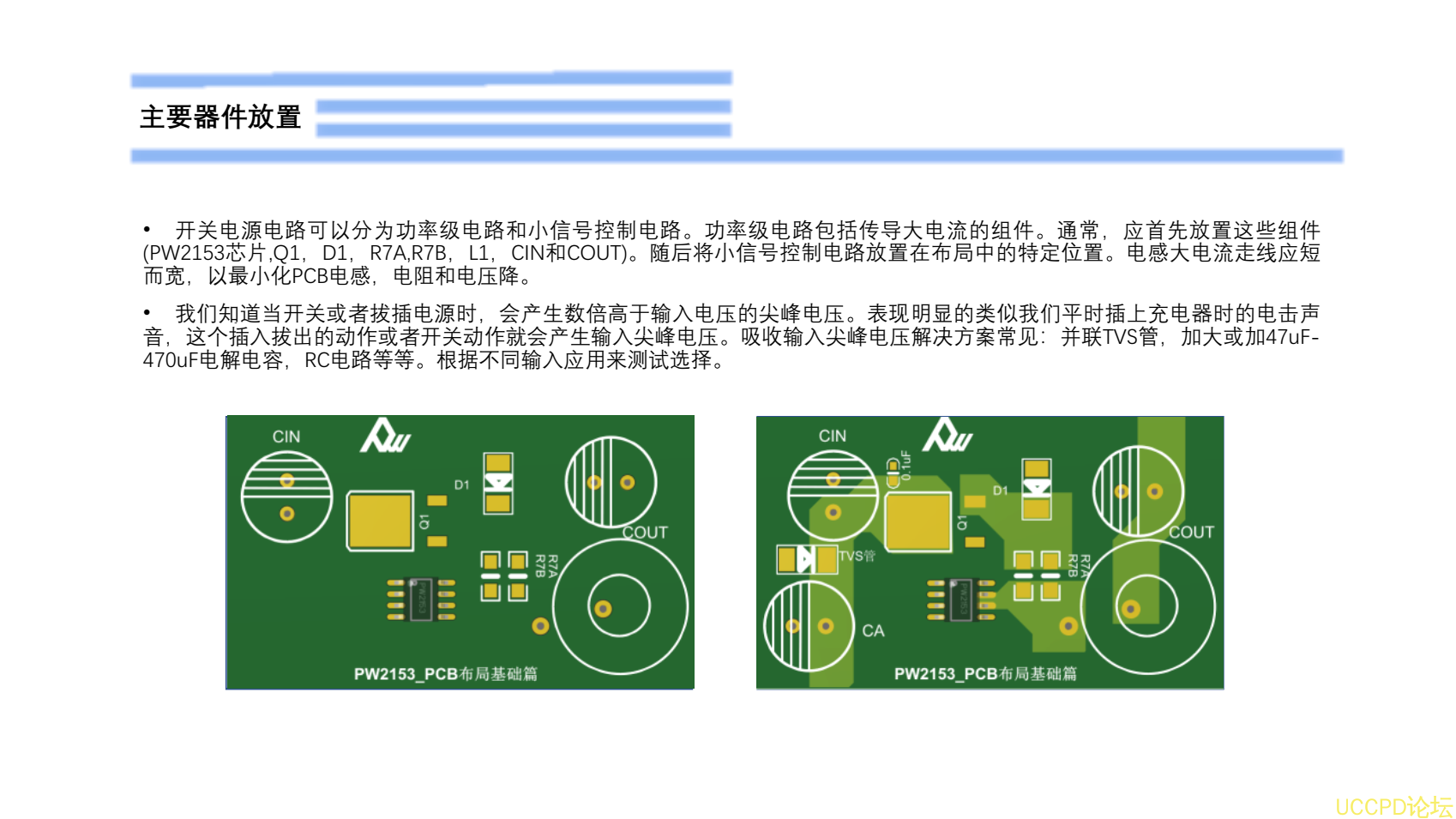

主要器件放置
•  开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常， 应首先放置这些组件
(PW2153芯片,Q1， D1， R7A,R7B， L1， CIN和COUT)。 随后将小信号控制电路放置在布局中的特定位置。 电感大电流走线应短
而宽，以最小化PCB电感，电阻和电压降。
•  我们知道当开关或者拔插电源时， 会产生数倍高于输入电压的尖峰电压。 表现明显的类似我们平时插上充电器时的电击声
音， 这个插入拔出的动作或者开关动作就会产生输入尖峰电压。 吸收输入尖峰电压解决方案常见： 并联TVS管， 加大或加47uF-
470uF电解电容， RC电路等等。根据不同输入应用来测试选择。
