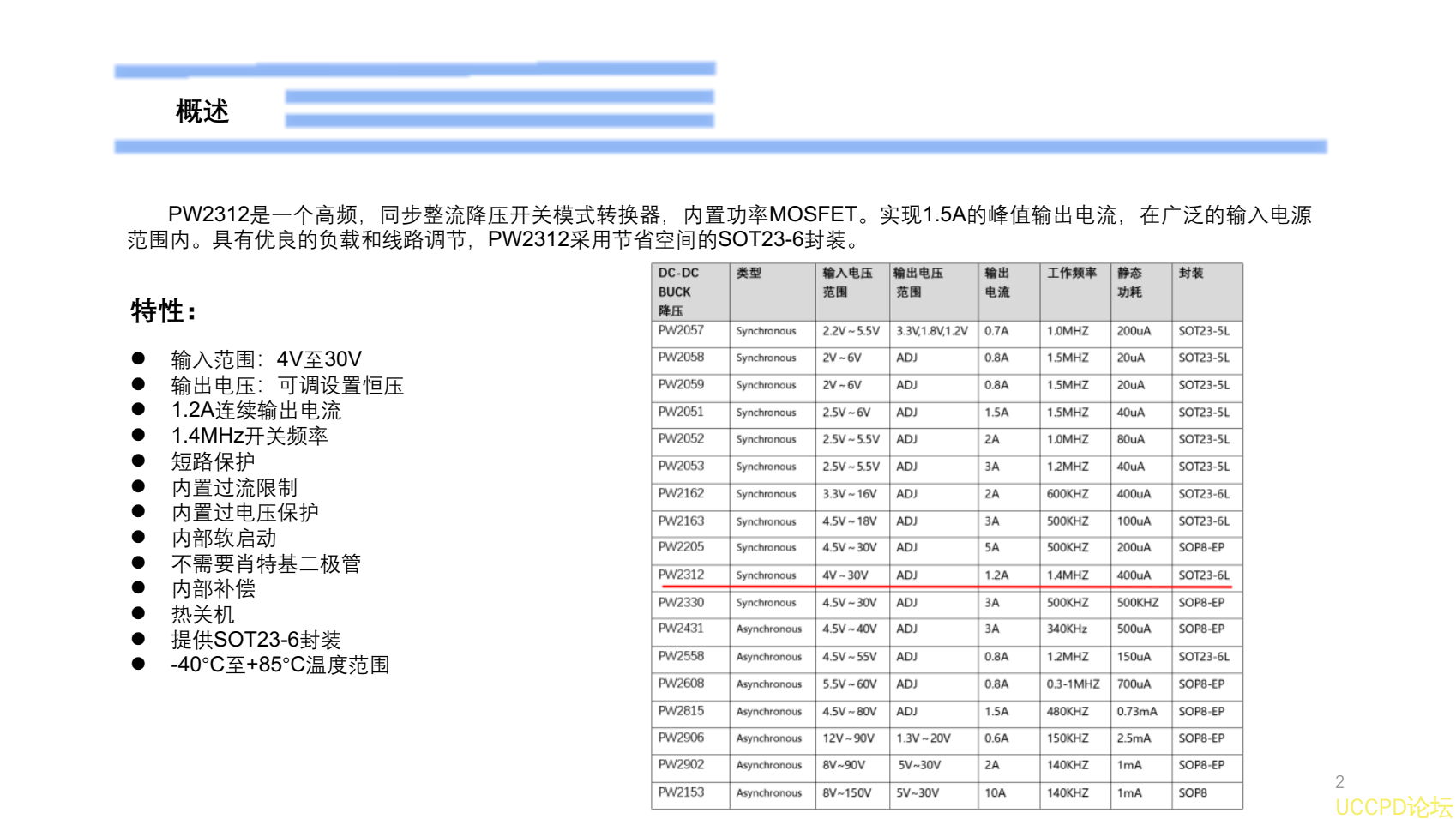

概述
PW2312  是一个高频， 同步整流降压开关模式转换器， 内置功率  MOSFET  。 实现  1.5A  的峰值输出电流， 在广泛的输入电源
范围内。 具有优良的负载和线路调节，  PW2312  采用节省空间的  SOT23-6  封装。
特性：
  输入范围：  4V  至  30V
  输出电压：可调设置恒压
  1.2A  连续输出电流
  1.4MHz  开关频率
  短路保护
  内置过流限制
  内置过电压保护
  内部软启动
  不需要肖特基二极管
  内部补偿
  热关机
  提供  SOT23-6  封装
  -40  °  C  至  +85  °  C  温度范围

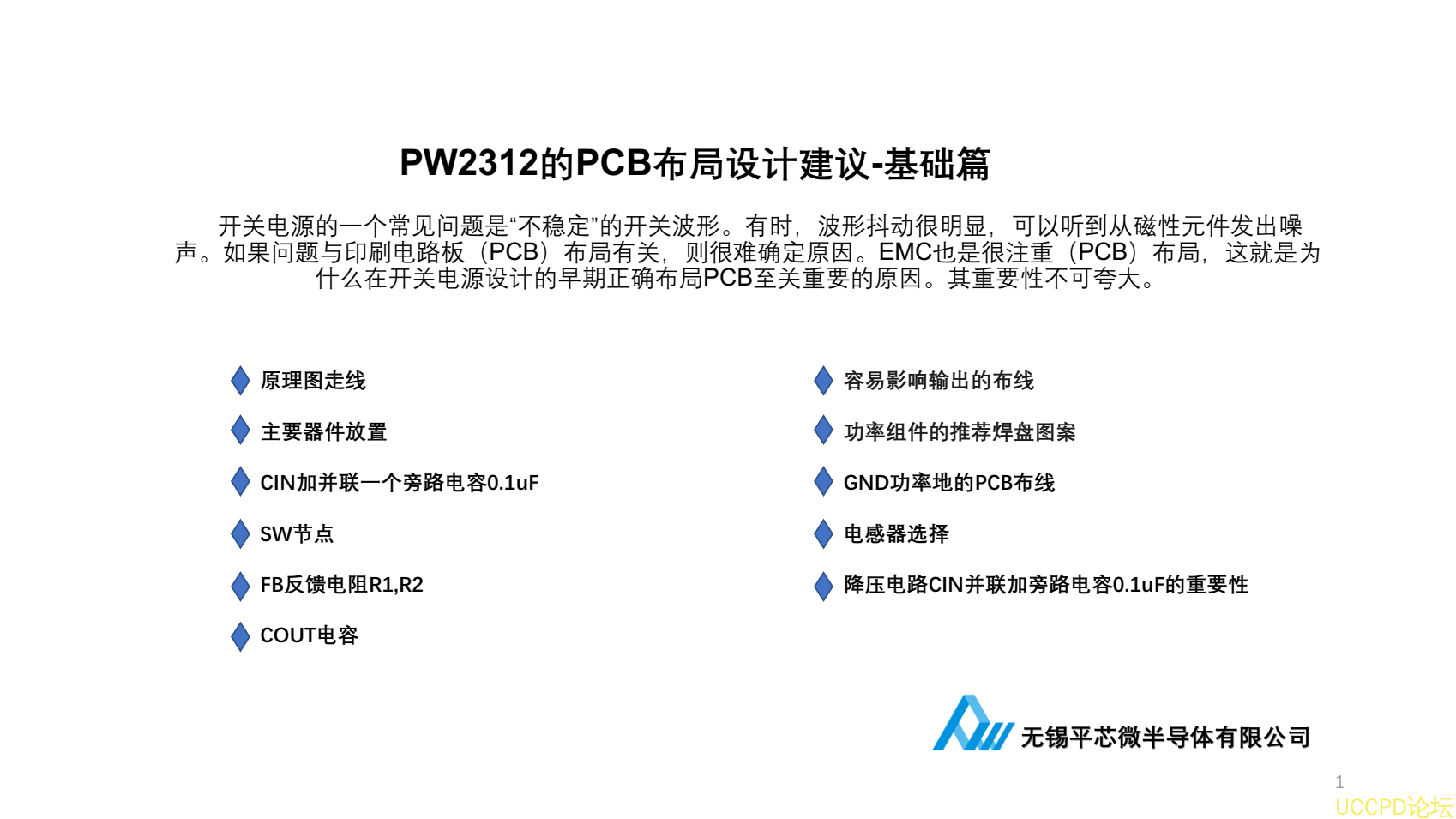

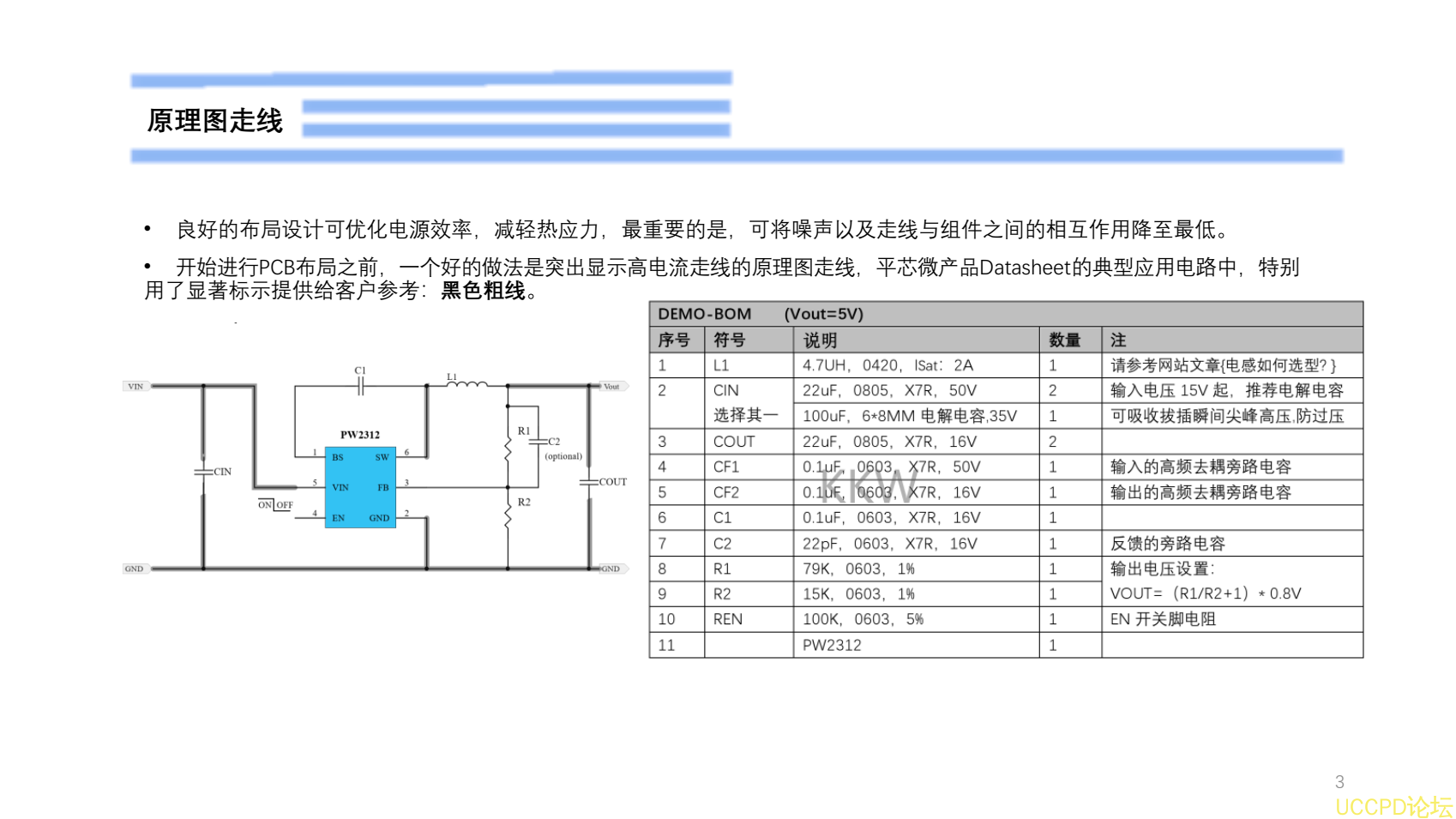

原理图走线
•  良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。
•  开始进行PCB布局之前， 一个好的做法是突出显示高电流走线的原理图走线， 平芯微产品Datasheet的典型应用电路中， 特别
用了显著标示提供给客户参考： 黑色粗线  。

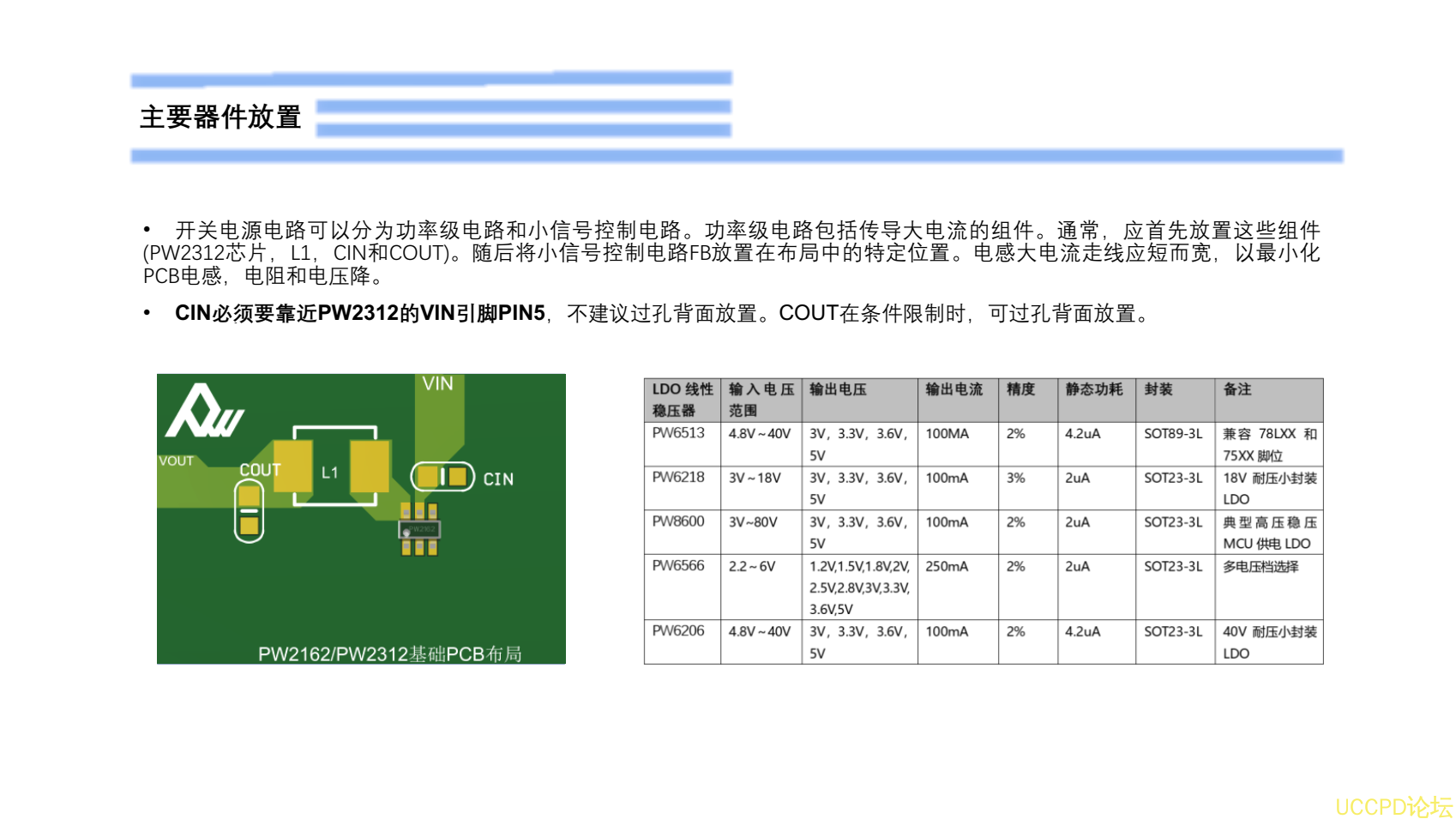

主要器件放置
•  开关电源电路可以分为功率级电路和小信号控制电路。 功率级电路包括传导大电流的组件。 通常， 应首先放置这些组件
(PW2312芯片， L1， CIN和COUT)。 随后将小信号控制电路FB放置在布局中的特定位置。 电感大电流走线应短而宽， 以最小化
PCB电感，电阻和电压降。

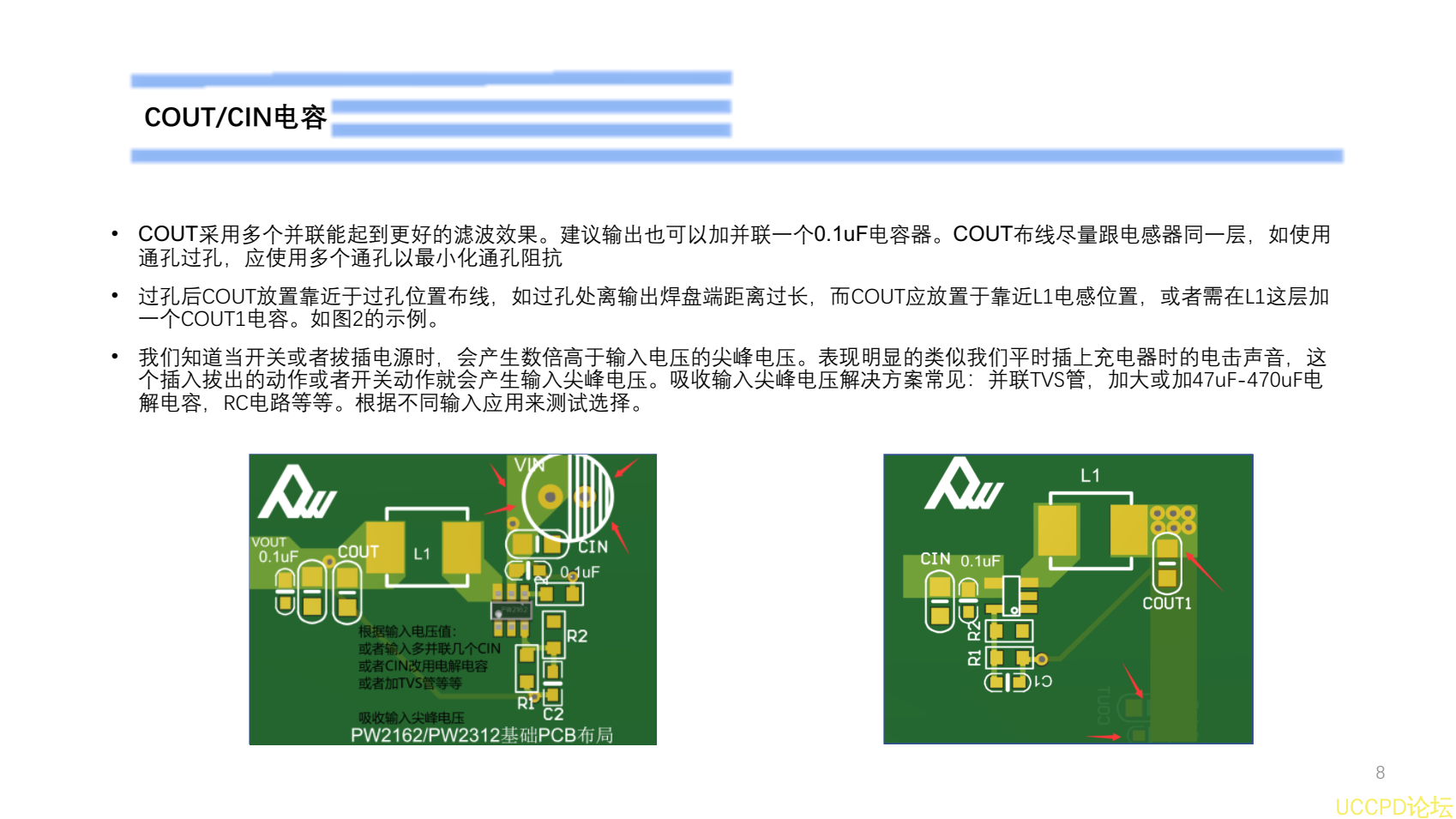

•  CIN必须要靠近  PW2312的  VIN引脚  PIN5  ，不建议过孔背面放置。 COUT  在条件限制时，可过孔背面放置。
