7.4V 锂电池充电 IC 技术概述

7.4V 锂电池（两节串联锂电池组）因其标称电压 7.4V 、满电电压 8.4V 、工作电压范围 6V~8.4V 的特性，已成为蓝牙音箱、便携式电动工具、无人机、矿灯、手持终端、移动电源等中高压便携设备的首选供电方案。选择合适的 7.4V 锂电池充电 IC ，是确保充电安全、延长电池寿命、优化产品体验的关键环节。

平芯微（PWChip ）针对 7.4V 锂电池充电 IC 应用需求，推出了覆盖升压、降压、升降压三种拓扑架构的完整产品线。无论是 USB 5V 输入的升压充电方案，还是 12V~24V 适配器供电的降压充电方案，均有对应的 7.4V 锂电池充电 IC 型号可供选择，充电电流从 0.5A 到 2.4A 全覆盖。

7.4V 锂电池充电 IC 的充电原理

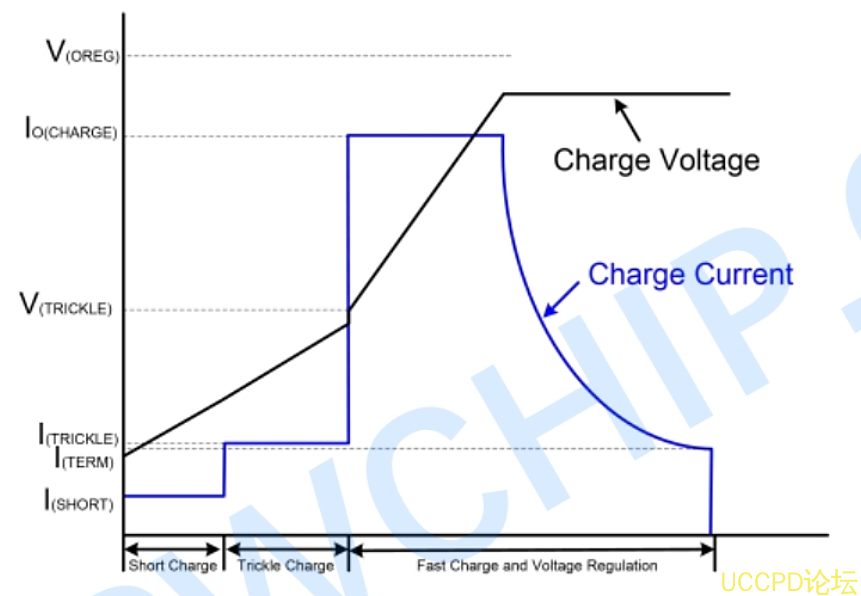

7.4V 锂电池充电 IC 的核心工作原理遵循标准的 CC-CV （恒流 - 恒压）三段式充电流程，充电目标电压为 8.4V （即每节 4.2V ）。整个充电过程分为三个阶段：当电池电压低于涓流阈值（约 6V 以下）时， 7.4V 锂电池充电 IC 以约 1/10 设定电流进行涓流预充，避免对深度放电的电池造成损伤；当电池电压回升至涓流阈值以上后，进入恒流快充阶段，以设定的最大充电电流对电池进行快速补能；当电池电压接近 8.4V 时，芯片自动切换至恒压模式，充电电流逐渐递减，直至电流降至终止阈值后结束充电

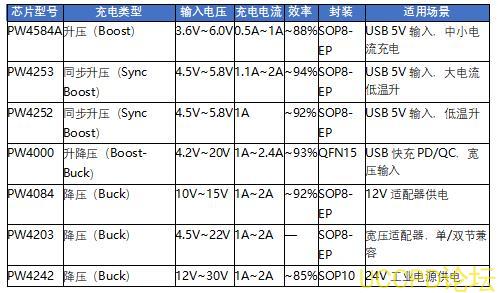

7.4V 锂电池充电 IC 芯片选型总览

平芯微7.4V 锂电池充电 IC 按拓扑架构分为升压型、降压型和升降压型三大类，用户可根据输入电源类型、充电电流需求、效率和温升要求灵活选型。

PW4584A — USB 5V 升压型 7.4V 锂电池充电 IC （ 0.5A~1A ）

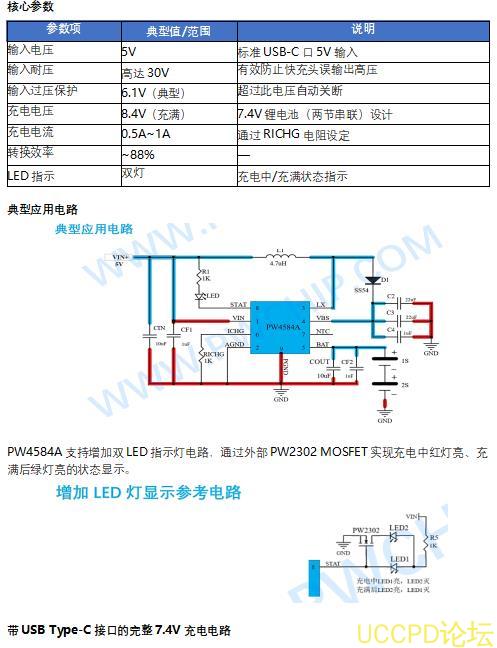

PW4584A 是一颗专为 USB 5V 输入设计的升压型 7.4V 锂电池充电 IC ，内置功率 MOSFET ，仅需外接一颗肖特基二极管和少量阻容即可构成完整的 7.4V 锂电池充电方案。该芯片采用 SOP8-EP 封装，广泛应用于蓝牙音箱、便携式充电设备、手持终端等需要 USB 口为 7.4V 锂电池充电的产品。

PW4253 — USB 5V 同步升压型 7.4V 锂电池充电 IC （ 1.1A~2A ）

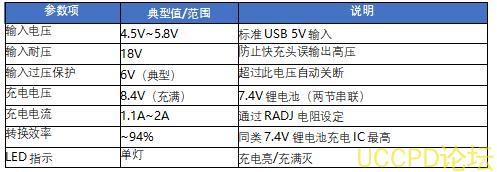

PW4253 是平芯微推出的高性能同步升压型 7.4V 锂电池充电 IC 。该芯片内置同步整流 MOSFET ，无需外部肖特基二极管，转换效率高达 94% ，充电温升极低（表面温度仅 34°C ），外围元件最少（仅 28 个焊点），是目前 USB 5V 输入场景下效率最高的 7.4V 锂电池充电 IC 方案，特别适合对效率和散热有高要求的紧凑型产品设计。

核心参数

充电电流设定

PW4253 通过 RADJ 引脚外接电阻设定最大充电电流： RADJ 悬空时 IBAT 约 1.14A 、 IIN 最大约 2A ； RADJ=8.25kΩ 时 IBAT 约 1.5A 、 IIN 最大约 2.7A ； RADJ=5.49kΩ 时 IBAT 约 1.69A 、 IIN 最大约 3A ； RADJ=3.57kΩ 时 IBAT 可达 2A 、 IIN 最大约 3.6A 。

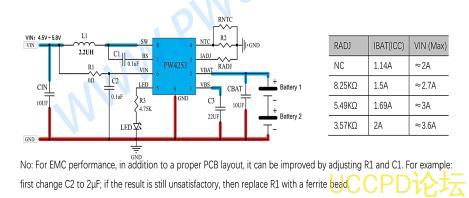

典型应用电路

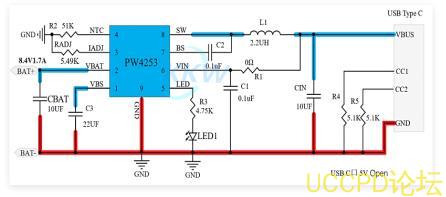

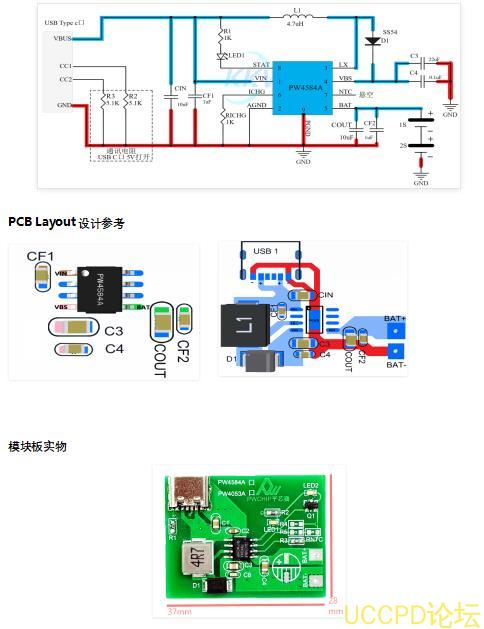

带USB Type-C 接口的完整 7.4V 充电电路

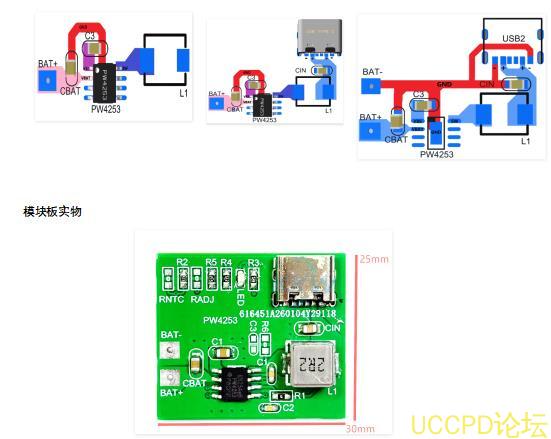

PCB Layout 设计要点
PW4253 的 PCB 布局需重点关注： C3 输出电容和 CBAT 电池端电容必须靠近 IC 对应引脚放置； SW 节点铜面积需适中；功率地面积要尽量宽； 1A 充电至少 3 个过孔， 2A 充电需 4 个以上过孔

PW4000 — USB 快充宽压输入型 7.4V 锂电池充电 IC （ 1A~2.4A ）

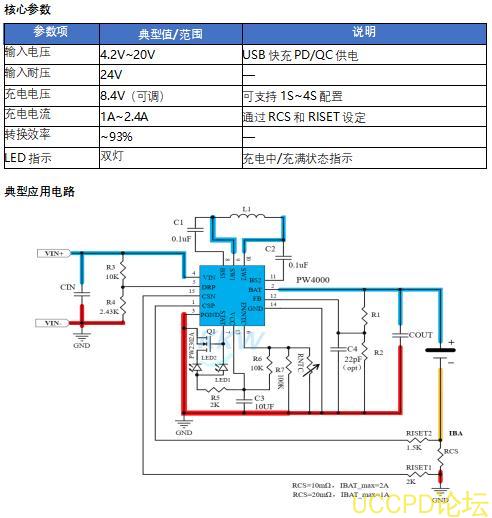

PW4000 是一款支持 USB 快充输入的升降压型 7.4V 锂电池充电 IC ，采用 QFN15 封装，输入电压范围 4.2V~20V 。该芯片特别针对 PD/QC 快充场景优化：搭配 PW6606 快充协议芯片可实现 5V~12V 快充电压诱骗输入，以更高功率为 7.4V 锂电池组快速充电，最大充电电流可达 2.4A 。

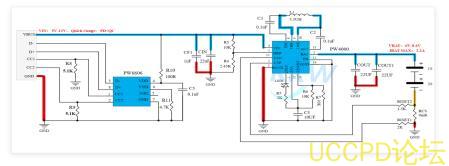

搭配PW6606 快充协议芯片的完整方案

PW4000 搭配 PW6606 快充协议芯片，可从 USB PD/QC 充电器诱骗 9V 或 12V 输入电压，以 5V3A 或 12V1.5A 功率为 7.4V 锂电池快速充电，最大充电电流可达 2.2A 。

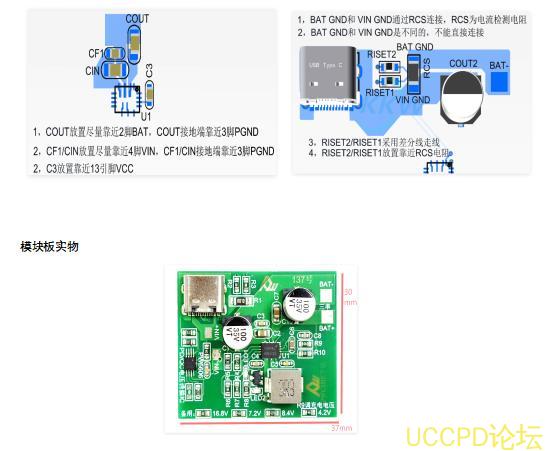

PCB Layout 设计要点

PW4000 的 PCB 设计需关注： BAT GND 和 VIN GND 通过 RCS 电流检测电阻连接，两者不能直接短接； RISET2/RISET1 电阻采用差分线走线并靠近 RCS 电阻放置； COUT 放置靠近 BAT 引脚， CIN/CF1 放置靠近 VIN 引脚，接地端靠近 PGND 。

PW4084 — 12V 适配器降压型 7.4V 锂电池充电 IC （ 1A~2A ）

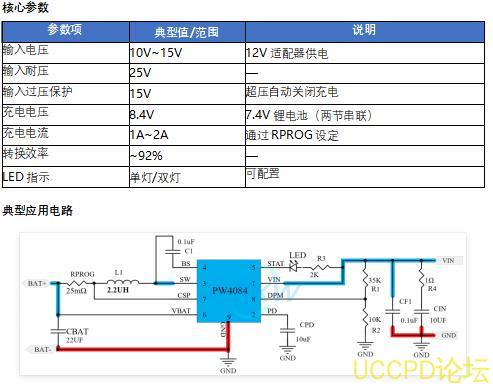

PW4084 是一款专为 10V~15V 输入电压场景设计的降压型 7.4V 锂电池充电 IC ，采用 SOP8-EP 封装，特别适合 12V 适配器供电的应用。内置同步整流功率 MOSFET ，开关频率高，配合 2.2μH 电感即可实现高效率 7.4V 锂电池充电。该芯片性价比突出，是 12V 供电场景下 7.4V 锂电池充电 IC 的首选方案。

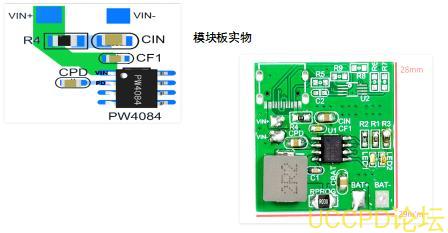

PCB Layout 设计要点

PW4084 的 PCB 设计重点包括： R4 和 CIN 靠近 VIN 引脚放置； CPD 电容靠近 PD 引脚放置； SW 节点铜面积最小化（同时满足电流传导需求）； CBAT 靠近 RPROG 电阻放置并保证宽 PCB 走线；功率地充分铺铜并通过 IC 底部散热焊盘增强散热。

PW4203 — 宽电压输入型 7.4V 锂电池充电 IC （ 1A~2A ）

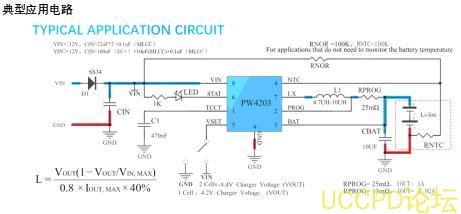

PW4203 是一款宽输入电压的降压型 7.4V 锂电池充电 IC ，输入范围覆盖 4.5V~22V ，最大耐压 25V 。该芯片最大的特点是同时支持 7.4V 锂电池（两节串联 8.4V ）和单节 4.2V 电池充电模式，通过 VSET 引脚一键切换，适用于需要兼容多种电池配置的产品平台。充电电流可达 2A ，支持 NTC 温度监测和 LED 状态指示。

PW4242 — 24V 工业电源降压型 7.4V 锂电池充电 IC （ 1A~2A ）

PW4242 专为 12V~24V 工业电源或车载电源场景设计，输入电压范围 12V~30V ，最大耐压 33V ，是输入电压最高的 7.4V 锂电池充电 IC 方案。采用降压型拓扑，充电电流可达 2A ，支持双灯 LED 充电状态指示。当输入电压高于 20V 时，建议增加 R6/R7 缓冲电阻以吸收上电和掉电产生的瞬间浪涌电压。

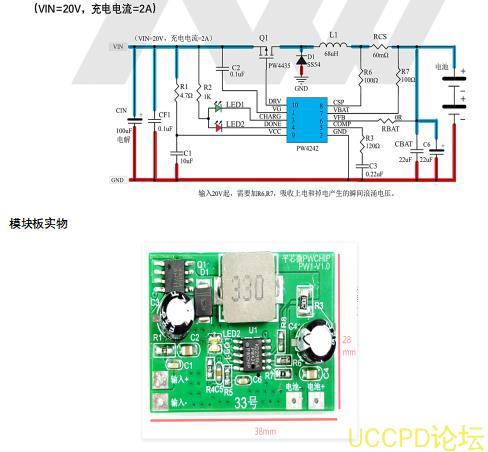

典型应用电路

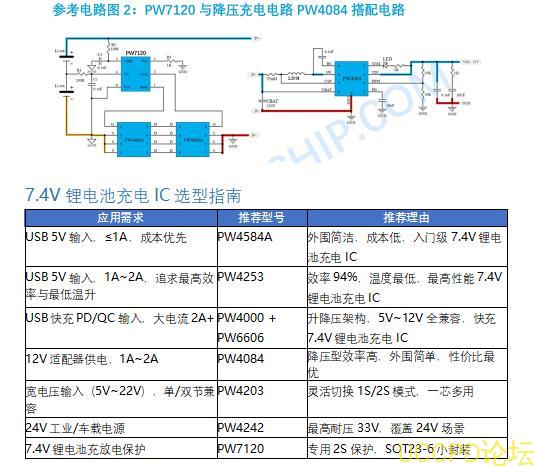

7.4V 锂电池充放电保护 — PW7120 保护芯片

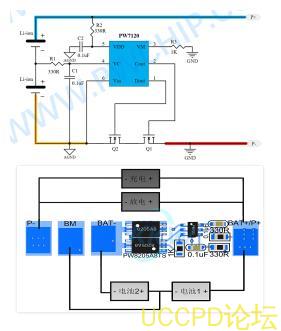

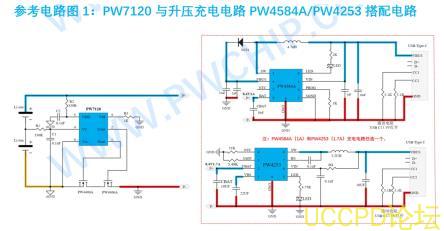

使用7.4V 锂电池充电 IC 为电池充电时，必须搭配独立的电池保护电路，以防止过充电、过放电、过电流和短路等异常情况对电池造成不可逆损伤。平芯微 PW7120 是一款专为 7.4V 锂电池（两节串联）设计的 CMOS 保护电路，采用 SOT23-6 封装，集成高精度过充 / 过放电压检测、过电流充放电保护和电池短路保护，支持 0V 电池充电功能，外围仅需少量阻容和功率 MOSFET 。
