2S锂电保护方案分享:基于PW7120+PW8205A8TS的6A保护板设计
在小型消费电子、蓝牙音箱、手持风扇等对功率需求适中的应用场景中,2S 锂电保护板是保障电池安全的核心环节。今天分享一款精简的 2S 保护方案 —— 基于 PW7120 保护 IC 搭配 PW8205A8TS MOS 管的设计,持续电流 6A ,过流保护阈值 18A ,适合对成本敏感、体积受限的消费类产品。
方案概述

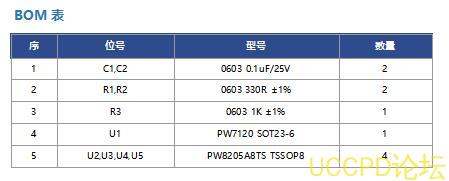

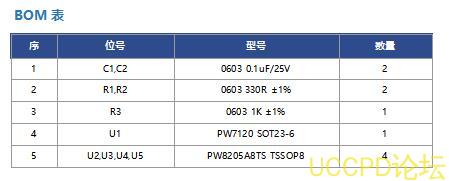

这款保护板(板子编码2 )采用 PW7120 作为保护主控芯片,搭配 4 颗 PW8205A8TS MOSFET 构成完整的 2S 锂电池保护电路。整板器件极少, PCB 体积小巧, BOM 成本极低,非常适合批量消费电子产品。
核心参数一览:
电池串数:2S ( 7.4V/8.4V 标称)
持续放电电流:6A
过流保护电流:18A
保护芯片:PW7120 ( SOT23-6 封装)
MOS 管: PW8205A8TS × 4 ( TSSOP8 封装)
均衡功能:无
PW7120
是一款专为
2
节串联锂电池设计的保护
IC
,集成了过充电、过放电、过电流及短路保护功能。外围简单,功耗低,是
2S
保护板的经典方案之选。
高集成度
——
单芯片集成过充、过放、过流、短路四重保护,无需外加保护逻辑电路,极大简化设计。
高精度检测
——
过充
/
过放电压检测精度高,保证电芯在安全范围内工作,延长循环寿命。
超低功耗
——
待机电流极低,适合长期存放的电池组,减少不必要的自放电损耗。
SOT23-6
小封装
——
相比
SOP8
更省空间,适合对
PCB
面积有极致要求的微型产品设计。
方案中采用4
颗
PW8205A8TS
,这是一款内置双
N
沟道
MOSFET
的芯片,
TSSOP8
封装。每颗
PW8205A8TS
内部集成了两个
MOS
管,分别用于充电和放电通路控制。
4
颗并联使用,等效导通电阻大幅降低,在
6A
持续电流下发热量极小,配合
TSSOP8
的良好散热特性,整板无需额外散热措施。
相比使用SOP8
封装的
MOS
方案,
PW8205A8TS
的
TSSOP8
封装体积更小,非常适合空间受限的电池包设计,如条形电池组和超薄产品内部。
PW7120芯片特性
MOS管选型:PW8205A8TS
这套方案特别适合以下应用:蓝牙音箱和便携音频设备、手持小风扇/
美容仪等个人消费电子、
LED
手电筒和便携照明、小型无线吸尘器、电动牙刷和剃须刀电池组、
GPS
追踪器和物联网终端设备。
对于持续电流在6A
以内的
2S
应用,这套
PW7120+PW8205A8TS
方案以极低的
BOM
成本和极小的
PCB
面积提供了完整的锂电保护功能,是消费类产品的高性价比之选。
PCB

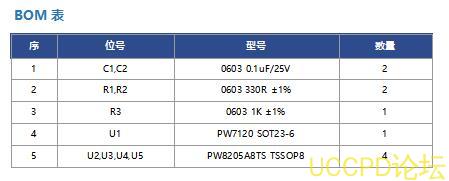

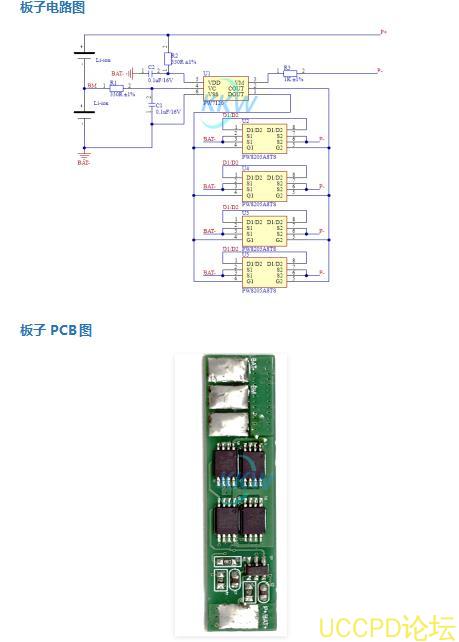

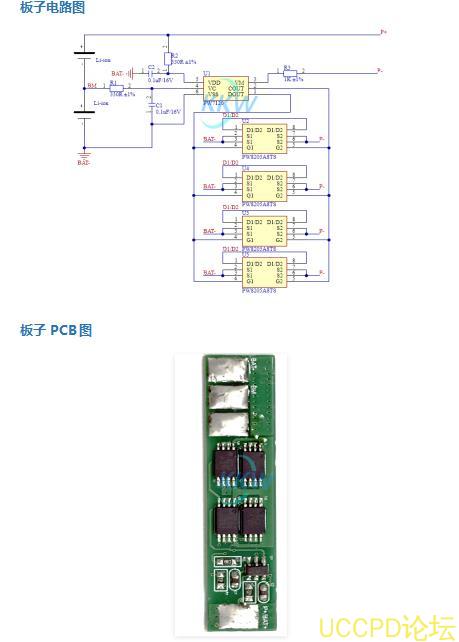

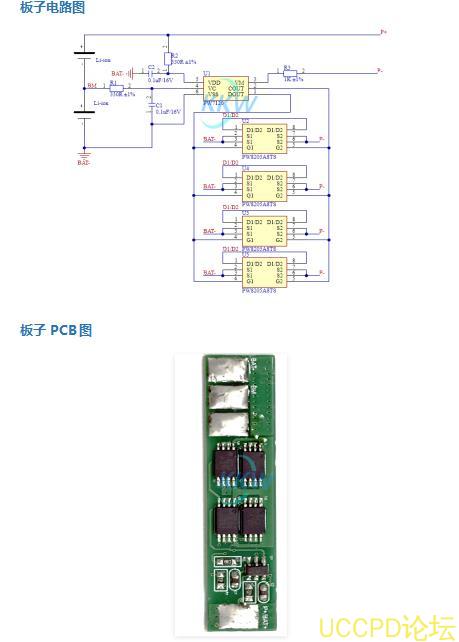

布局时注意:电池接法参考电路图,充放电接
P+
和
P-
。
PW8205A8TS
的散热焊盘需确保良好焊接以优化热性能。采样电阻
R1/R2
的走线应远离大电流路径以减少干扰。整体
PCB
铜厚建议
0.5oz
以上即可满足
6A
持续电流需求。

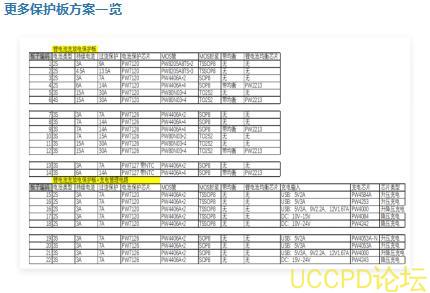

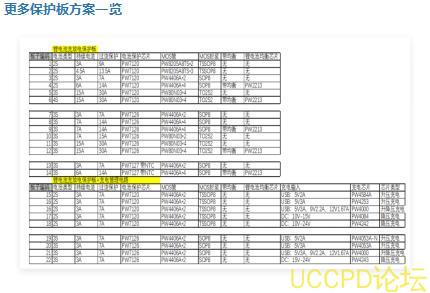

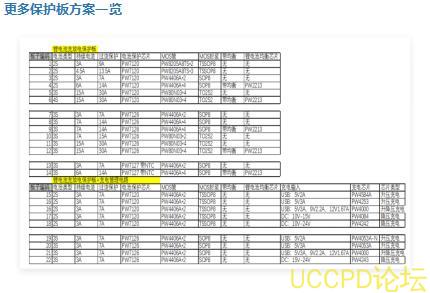

如果你的产品需要更高的持续电流(如8A
以上),建议考虑升级为
PW4406A
方案(编码
3/4
),可以在同样的
PW7120
主控基础上实现更大的放电能力。
