12V/20V限流保护芯片方案：PW1558、PW2605Z、PW1605选型指南

在USB Type-C PD 快充、笔记本电脑适配器、工业电源、服务器供电等应用中， 12V 和 20V 电源总线需要可靠的过流保护（ OCP ）和过压保护（ OVP ）。传统保险丝方案反应慢、不可恢复；分立 MOS+ 运放方案外围复杂、精度不足。平芯微推出的 PW1558 、 PW2605Z 和 PW1605 三款高集成度限流开关芯片，内置低导通电阻 MOSFET ，支持可编程电流限制、过压保护、软启动等功能，是 USB-C PD 电源路径保护的理想方案。

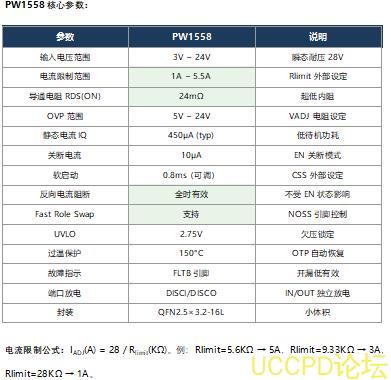

PW1558：3V~24V / 5.5A可编程限流开关

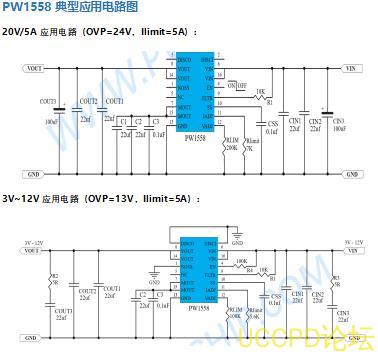

PW1558 是平芯微推出的高性能单向限流开关芯片，内置24mΩ 超低导通电阻的 N-MOSFET ，支持 3V~24V 宽输入电压（瞬态耐压 28V ），电流限制范围 1A~5.5A 可通过外部电阻精确设定。芯片集成可调 OVP （ 5V~24V ）、可调软启动、反向电流阻断、 Fast Role Swap （ FRS ）等丰富功能，特别适合 USB Type-C PD 20V/5A 电源路径保护。

PW2605Z：3.5V~30V / 3A限流+OVP一体化保护芯片

PW2605Z 是平芯微推出的高集成度负载开关芯片，集OVP （过压保护） +OCP （过流保护） + 负载开关于一体。支持 3.5V~30V 宽输入电压，电流限制 0.5A~3A 可调， OVP 默认 6.1V 或通过外部电阻设定 4.5V~16V ， 50ns 超快 OVP 响应。采用 DFN2×2-8L 超小封装，是 USB Type-C VBUS 保护的理想方案。

电流限制公式：I _OCP(A) = 600 / R _OCP(Ω) 。例： ROCP=300Ω → 2A ， ROCP=200Ω → 3A 。

OVP 阈值公式：V _OVP = 1.2V × (R1/R2 + 1) ， R2 推荐 10K~100KΩ 。

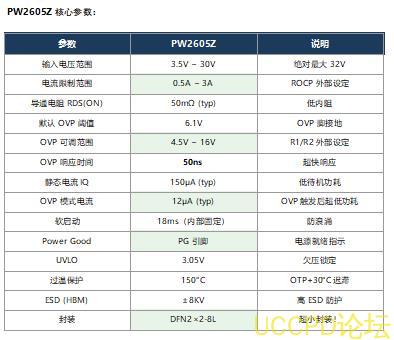

PW2605Z 典型应用电路图

基本应用电路（VIN→PW2605Z→VOUT ， CIN=1μF ， COUT=1μF ）：

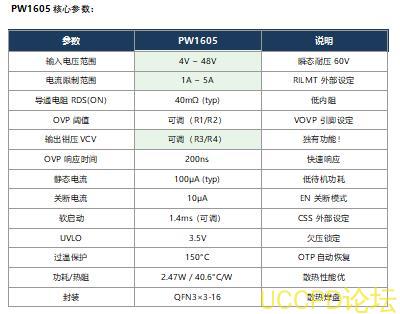

PW1605：4V~48V / 5A限流+OVP+输出钳压三合一芯片

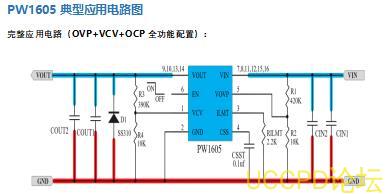

PW1605 是平芯微针对高压大电流应用推出的限流保护芯片，支持4V~48V 超宽输入电压（瞬态耐压 60V ），电流限制 1A~5A 可编程。 PW1605 独有输出钳压功能（ VCV 引脚），当输入电压介于钳压值和 OVP 阈值之间时，芯片自动调节输出电压至钳压值，实现 " 过压不关断、只钳位 " 的智能保护模式。

电流限制公式：R _ILMT(KΩ) = 11000 / I _LIM(A) 。例： 2.2KΩ → 5A ， 3.7KΩ → 3A ， 5.5KΩ → 2A ， 11KΩ → 1A 。

PW1605 三种工作模式：

模式1 ： VIN < VCLAMP 且 VIN > UVLO → 输出跟随输入（直通模式）

模式2 ： VCLAMP < VIN < VOVP → 输出钳位于 VCLAMP 值（钳压模式，独有功能！）

模式3 ： VIN > VOVP → MOSFET 关断（ OVP 模式，保护后级）

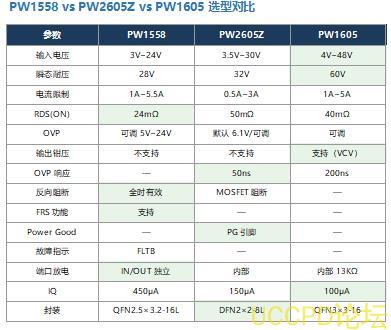

选型建议：USB-C PD 20V/5A 笔记本适配器首选 PW1558 （ 24mΩ 最低内阻 +FRS+ 双向放电）； USB-C VBUS 小封装保护选 PW2605Z （ DFN2×2 超小 +50ns 最快 OVP ）； 48V 工业 / 电动车高压系统选 PW1605 （ 60V 耐压 + 输出钳压独有功能）。

典型应用场景

PW1558 适用场景：

USB Type-C PD 20V/5A 笔记本适配器保护

USB-C Docking Station / 扩展坞电源路径保护

服务器12V/24V 供电限流保护

平板电脑充电端口保护

PW2605Z 适用场景：

USB Type-C VBUS 过压过流一体化保护

手机/ 平板充电器输出保护

便携式设备12V 电源输入保护（ DFN2×2 超小封装）

PW1605 适用场景：

48V 工业电源 / 通信电源限流保护

电动工具/ 电动车电池组过流保护

笔记本电脑19V~20V 适配器限流 + 输出钳压保护

太阳能/ 储能系统直流输入保护

PCB设计建议

1. 功率路径（ VIN→MOSFET→VOUT ）走线尽量短而宽，使用 2oz 铜箔

2. 输入 / 输出电容尽量靠近芯片 VIN 和 VOUT 引脚放置

3. 电流设定电阻（ Rlimit/ROCP/RILMT ）走线远离功率路径，靠近对应设定引脚

4. GND 铺铜做完整接地平面，确保低阻抗回流

5. USB-C 热插拔应用建议在 VBUS 端加 TVS 或 RC 吸收网络（ 4.7μF+3.6Ω ）

总结

PW1558 、 PW2605Z 和 PW1605 是平芯微针对 12V/20V 限流保护市场推出的三款核心产品。 PW1558 以 24mΩ 超低内阻 +5.5A 大电流 +FRS 功能成为 USB-C PD 20V/5A 的首选； PW2605Z 以 DFN2×2 超小封装 +OVP/OCP 一体化保护适合空间受限的 USB-C VBUS 应用； PW1605 以 48V 宽压 +60V 瞬态耐压 + 输出钳压独有功能覆盖高压大电流场景。三款芯片均支持可编程电流限制、软启动、过温保护，是替代传统保险丝方案的最佳选择。
