两节串联锂电池充电管理芯片方案汇总
7 款升压 / 降压 / 升降压充电电路图 BOM 全公开
做两节串联锂电池（ 7.4V/8.4V ）产品，保护电路只是一半，充电管理电路才是真正让
很多人头疼的地方。 5V USB 怎么升压充到 8.4V ？ 12V 适配器怎么降压充？能不能兼
容多种输入电压？
今天把我们实测过的 7 款两节串联锂电池充电管理方案全部整理出来，从升压充电、
降压充电到升降压充电全覆盖，每一款都带完整电路图和 BOM 表，保护电路统一用
PW7120 ，充电 IC 各不相同，对号入座选就行。
一、升压充电方案（5V USB 输入 → 8.4V 输出）
适合充电输入只有 5V USB 的场景，比如小家电、蓝牙音箱、手持设备等。

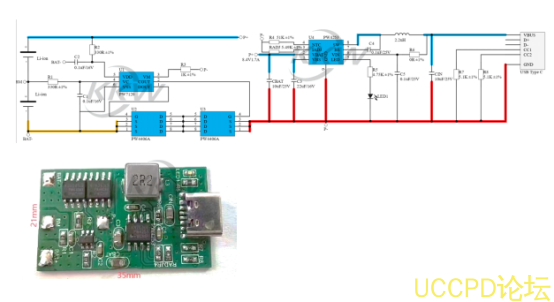

方案 1 ：编码 15 — PW4584A 升压充电
输入： USB 5V 2A
电池端充电电流： 1A
芯片类型： 开关升压型（ Boost ）
芯片特点： PW4584A 集成 OVP 过压保护，输入超过 6V 自动关闭充电，输入高耐压
30V ，适合成本敏感场景
保护芯片： PW7120 （过充过放过流短路四重保护）
MOS 管： PW4406A x2 （ SOP8 封装）

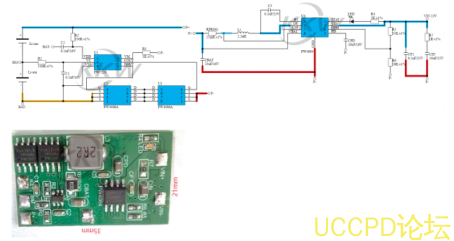

方案 2
：编码
24 — PW4252
升压充电
输入：USB 5V 2A
电池端充电电流：
1A
芯片类型：
同步开关升压型（
Boost
）
芯片特点：
PW4252
转换效率可达
95%
，比
PW4584A
效率更高，同样集成
OVP
（
6V
关断），输入耐压
18V
保护芯片：
PW7120
MOS
管：
PW4406A x2
（
SOP8
封装）

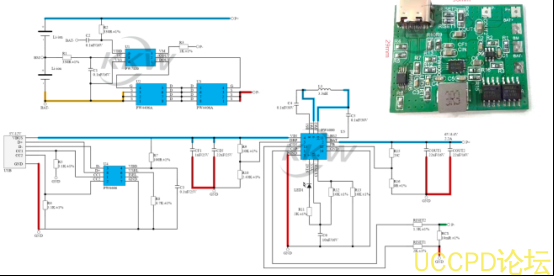

方案 3
：编码
16 — PW4253
升压充电
输入：
USB 5V 3A
电池端充电电流：
1.7A
芯片类型：
同步开关升压型（
Boost
）
芯片特点：
PW4253
转换效率可达
95%
，输出充电电流比
PW4252
更大（
1.7A vs
1A
），集成
OVP
（
6V
关断），耐压
18V
保护芯片：
PW7120
MOS
管：
PW4406A x2
（
SOP8
封装）
二、降压充电方案（10V-24V DC
输入
→ 8.4V
输出）
适合有直流适配器供电的场景，比如电动工具充电座、桌面设备、车载充电等。
方案 4
：编码
18 — PW4084
降压充电
输入：DC 10V-15V
电池端充电电流：
2A
芯片类型：
同步开关降压型（
Buck
）
芯片特点：
PW4084
转换效率可达
93%
，集成
OVP
过压保护（输入超
15V
关断），
输入高耐压
25V
保护芯片：
PW7120
MOS
管：
PW4406A x2
（
SOP8
封装）

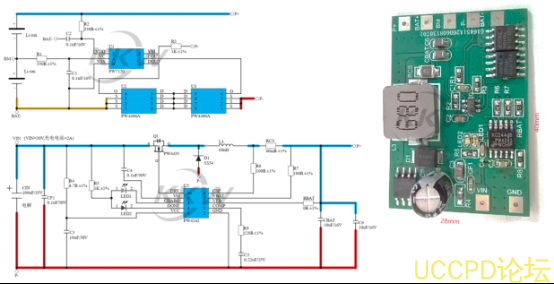

方案 5
：编码
19 — PW4242
降压充电
输入：DC 10V-24V
电池端充电电流：
2A
芯片类型：
异步开关降压型（
Buck
）
芯片特点：
PW4242
转换效率可达
90%
，输入电压范围比
PW4084
更宽（最高
24V
），适合适配器电压不固定的场景
保护芯片：
PW7120
MOS
管：
PW4406A x2
（
SOP8
封装）
三、升降压充电方案（5V-20V
宽电压输入
→ 8.4V
输出）
适合需要兼容多种充电器输入的场景，USB 5V
能充，
12V
适配器也能充，一套电路
通吃。
方案 6
：编码
17 — PW4000
升降压充电
输入：
USB/DC 5V 3A / 9V 2.2A / 12V 1.67A
电池端充电电流：
2.2A
芯片类型：
同步开关升降压型（
Boost-Buck
）
芯片特点：
PW4000
转换效率可达
95%
，
5-20V
宽输入自动升降压，一颗芯片兼容
USB
和
DC
适配器
保护芯片：
PW7120
MOS
管：
PW4406A x2
（
SOP8
封装）

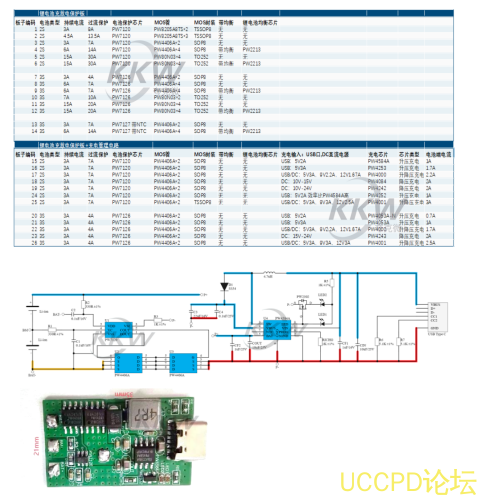

方案 7
：编码
25 — PW4001
升降压充电
输入：USB/DC 5V 3A / 9V 3A / 12V 2.5A
电池端充电电流：
3A
芯片类型：
升降压充电
芯片特点：
PW4001
充电电流可达
3A
，是所有方案中充电速度最快的，适合大容量
电池快充需求
保护芯片：
PW7120
MOS
管：
PW4406A x2
（
SOP8
封装）

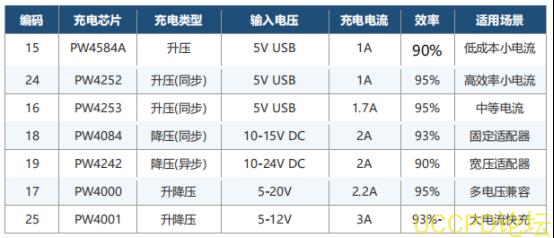

四、7
款方案快速对比选型表
五、怎么选？
只有 5V USB
充电、电流要求不高
→
选
PW4584A
或
PW4252
（要高效率选
PW4252
，价格两个差不多，综合
PW4252
比较优）
5V USB
充电、电流要大一点
→ 选
PW4253
（
2A
）
有 12V/24V
适配器
→ 选
PW4084
（
15V
以内）或
PW4242
（
24V
以内）
想一套电路兼容 5V/9V/12V
多种输入
→ 选
PW4000
（
2.2A
）或
PW4001
（
3A
快充）
以上所有方案的完整电路图和
BOM
表都可以提供，保护部分统一使用
PW7120+PW4406A
方案，外围器件少，直接照着画板就行。
