7550 稳压芯片应用指南

PW7550 LDO 应用电路、串联电阻原理详解、更高耐压 PW8600 方案推荐

一、7550 稳压芯片介绍

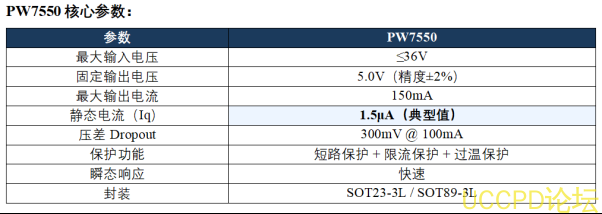

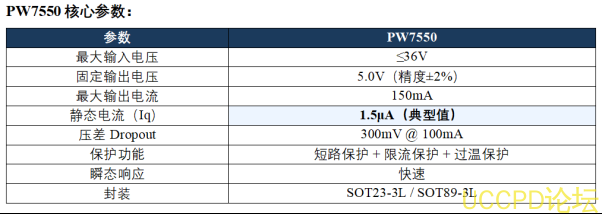

1.1 PW7550 产品概述

PW7550 是平芯微半导体（ PWChip ） PW75XX 系列中固定输出 5V 的型号，属于 36V 输入、超低功耗、高精度 LDO 线性稳压器。 PW7550 内置高精度输出运算放大器，可提供精确稳定的 5V 输出，广泛应用于电池供电设备、智能家居、烟雾探测、传感器等场景。

PW75XX 系列同时提供多个输出电压版本： PW7530 （ 3V ）、 PW7533 （ 3.3V ）、 PW7550 （ 5V ），引脚和封装完全兼容，仅输出电压不同。

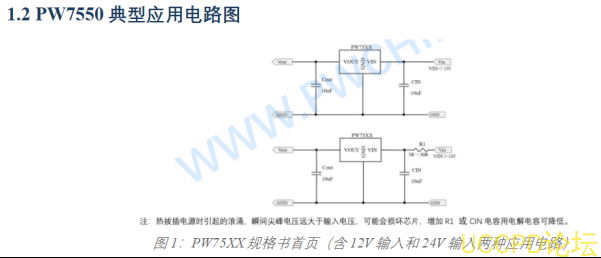

规格书中展示了两种典型应用电路：

电路一：VIN < 18V （如 12V 输入） —— 直接连接

VIN 直接连接芯片 VIN 引脚，外围仅需 CIN （ 10μF ）和 COUT （ 10μF ）各一颗电容即可工作。电路极为简洁。

电路二：VIN > 18V （如 24V 输入） —— 输入串联电阻 R1

在VIN 与芯片 VIN 引脚之间串联一只电阻 R1 （ 5Ω~30Ω ），其他部分与电路一相同。

备注： “ 热拔插电源时引起的浪涌，瞬间尖峰电压远大于输入电压，可能会损坏芯片，增加 R1 或 CIN 电容用电解电容可降低。 ”

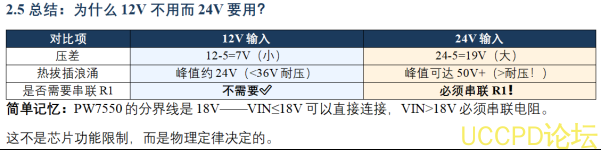

二、为什么12V 输入不用串电阻， 24V 输入要串电阻？

2.1 核心原因：功耗与散热

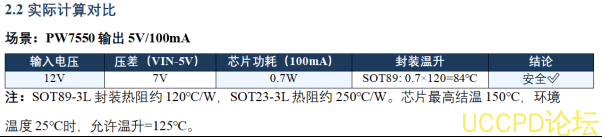

LDO 线性稳压器的原理是通过内部功率 MOSFET 将多余电压以热量形式耗散。 芯片功耗 PD 计算公式：

P D = (VIN - VOUT) × IOUT

这就是问题的关键 —— 当输入电压越高，芯片承受的压差越大，功耗越高，发热越严重。

2.3 串联电阻 R1 的作用原理

串联电阻的大作用：

抑制热拔插浪涌尖峰

尤其在24V/36V 高电压时，浪涌可达 50V+ ，超过芯片 36V 耐压极限，必须限制 。加上 R1 后，就可以降低浪涌尖峰电压，

有人问 ： 我是直流电源 24V 输入，怎么会有 2-3 倍尖峰电压？你是不是框人？

需要知道：

1， 浪涌瞬间尖峰电压，存在 mS 级别，万用表测不到，需要用示波器才可以抓取到。

2， 浪涌瞬间尖峰电压，在直流电源还是交流电源都存在，不管你是 10W ， 20W 直流电源也一样， 核心是上电瞬间的电压，如先输入 5V 上电，再直流电源调到 24V ，这种上电电压是 5V ，不是 24V ， 5V 上电尖峰就比较小，贴片电容能够吸收， 24V 电压越高，浪涌尖峰就越大，只能依靠串电阻或者输入加个电解电容（因为电解电容高 ESR ）的方式来吸收了，

如果以上看不懂，建议去重新看看这方便的书籍或者问 AI ， AI 都知道的了，很多人示波器没怎么用或者电源不怎么接触，只认自己了解的一点东西，甚至觉得不可能。

USB 或电源线热插拔时，电源线和连接器的寄生电感会产生电压尖峰（可达正常电压的 2~3 倍）。串联电阻 R1 可以： • 与 CIN 电容形成 RC 低通滤波，衰减高频尖峰   • 限制浪涌峰值电流，保护芯片不被尖峰过压损坏

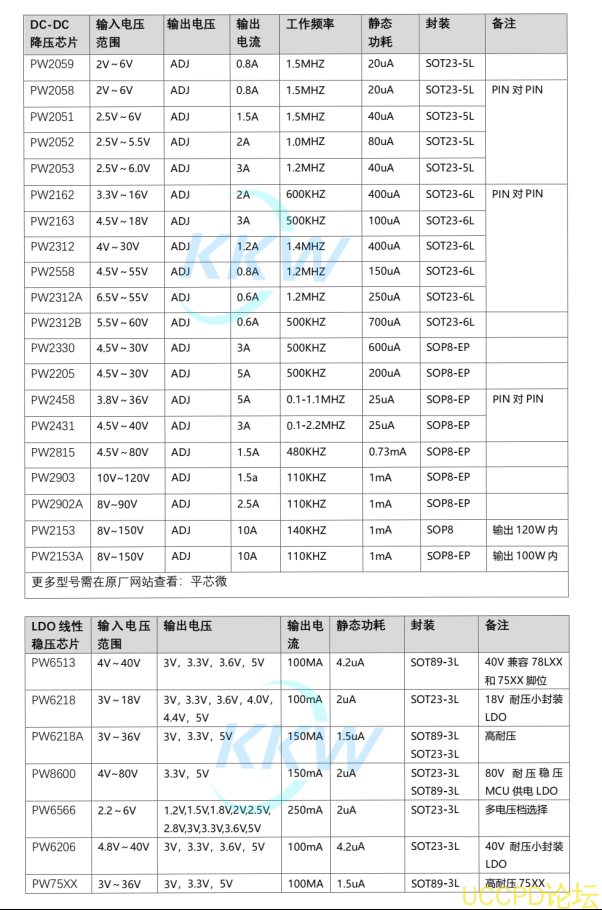

三、更高耐压产品推荐：PW8600 （ 80V 耐压 LDO ）

3.1 PW8600 产品特点

当输入电压超过36V （如 48V 、车载 60V 等）， PW7550 已无法适用， 此时需要更高耐压的PW8600 。

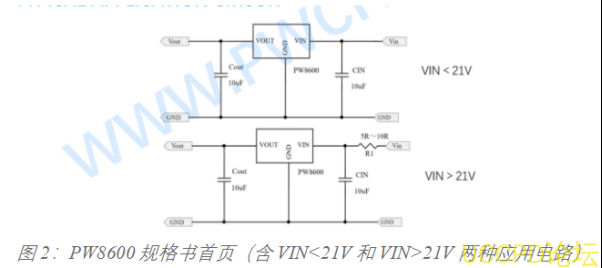

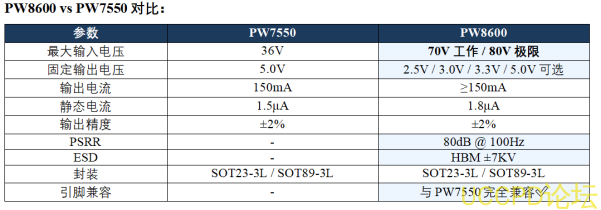

PW8600 是平芯微推出的 80V 超高耐压 LDO 稳压器，同 PW7550 一样提供 SOT23-3L 和 SOT89-3L 两种封装，引脚完全兼容，可作为 PW7550 的高压版升级替代。

3.2 PW8600 封装说明： SOT23-3L 与 SOT89-3L

3.3 PW8600 的优势场景

1. 输入电压超过 36V 时， PW7550 无法使用， PW8600 可以：

• 48V 工业供电 / 13 串锂电池组

• 车载 12V/24V 系统（冷启动、抛负载可达 60V+ ）

• 太阳能光伏系统（开路电压 40V+ ）

3. 引脚兼容，无缝替换 PW7550 ：

已有PW7550 设计可直接用 PW8600 替换，无需修改 PCB 。在负载电流和散热条件允许的情况下，可尝试去掉串联电阻 R1 简化 BOM 。
