4056充电芯片完整应用指南

PW4056HH — 28V耐压、恒流恒压、单节锂电池线性充电IC

一、4056充电芯片简介

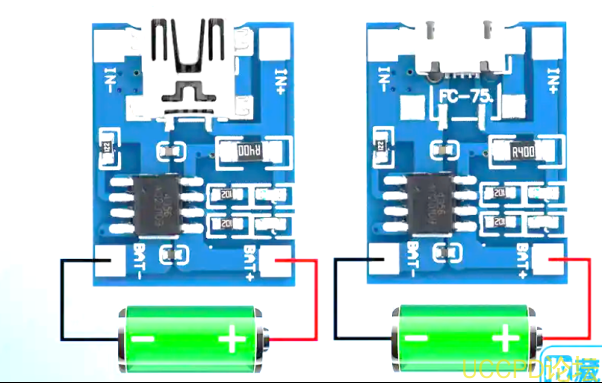

4056是一款经典的单节锂离子/锂聚合物电池线性充电管理IC，采用恒定电流/恒定电压（CC/CV）充电方式，是充电宝、蓝牙耳机、MP3/MP4、GPS、智能穿戴等便携式电子产品中最广泛使用的充电IC之一。

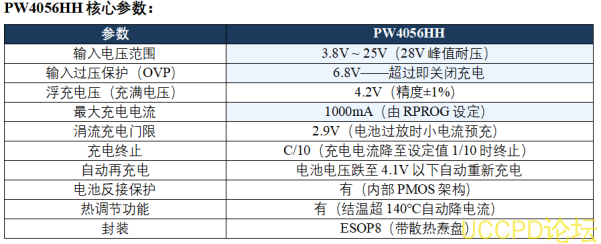

PW4056HH是平芯微半导体推出的4056增强型，在保持经典4056全部功能的基础上，增加了多项安全保护功能：

• 28V峰值输入耐压（普通4056仅6~7V）——防止异常高压损坏电路

• 6.8V输入过压保护（OVP）——超覄6.8V自动关闭充电

• 电池反接保护——防止电池正负极接反损坏芯片

• 电池端耐压20V——防止BAT引脚异常高压

• 热调节功能——芯片温度过高时自动降低充电电流，不会过热

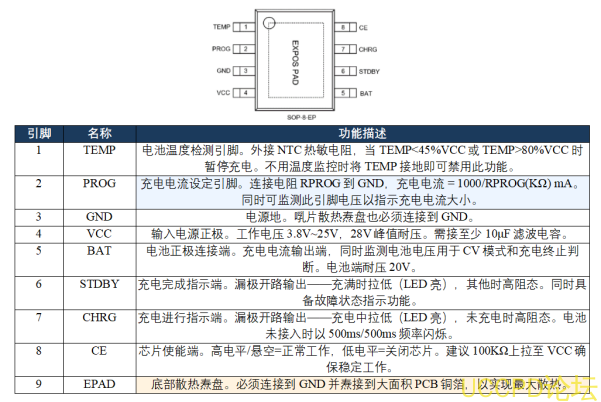

• ESOP8封装——带底部散热焘盘，散热性能优于普通 SOP8

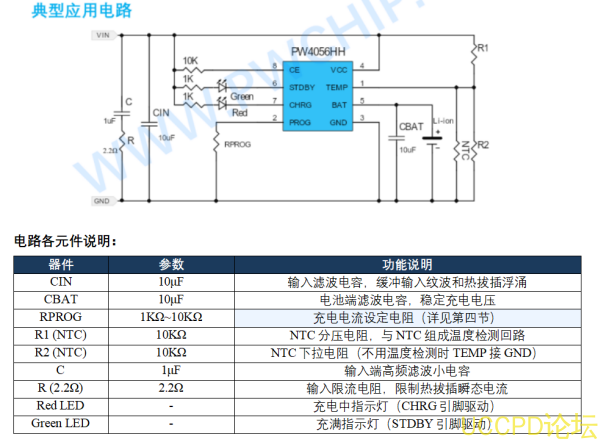

二、4056典型应用电路图

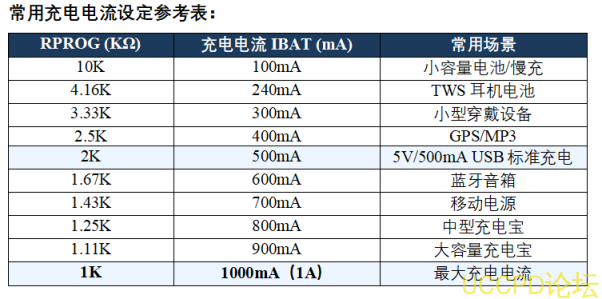

充电电流通过PROG引脚与GND之间的电阻RPROG来设定，计算公式：

IBAT (mA) = 1000 / RPROG (KΩ)

换算：RPROG (KΩ) = 1000 / IBAT (mA)

设计注意事项：

2. 充电终止电流 = 设定充电电流 × 1/10（如RPROG=2K设定500mA，则终止电流=50mA）

3. 最大充电电流取决于芯片散热能力：1A充电时芯片功耗P=(VCC-VBAT)×IBAT=(5-3.7)×1=1.3W，需良好散热

4. PROG引脚电压在恒流充电模式下为1.5V，可用万用表测量该引脚电压确认充电状态

ESD（静电放电）是4056类充电IC在实际应用中损坏的主要原因之一。USB插头热插拔、人体触摸、干燥季节的静电积累等都可能导致数千伏的瞬态高压通过USB接口进入VCC引脚，损坏芯片。

ESD防护设计要点：

1. USB接口VBUS引脚并联TVS管

在USB接口的VBUS与GND之间并联单向TVS二极管（如SMAJ5.0A或同等型号），钳位电压5.0V~6.5V，峰值功率400W以上。TVS可在纳秒级内将ESD尖峰钳位至安全电压。

2，5脚的CBAT电容10uF记得加，不加会导致过不了

4. PCB布局防静电

• USB接口GND引脚应尽量多连接到PCB地平面，提供低阻抗放电路径

• TVS管应尽量靠近USB接口放置，缩短放电路径

• CIN电容紧贴芯片VCC引脚，走线短粗

• 避免长走线引入天线效应，特别VCC到IC的走线应尽量短

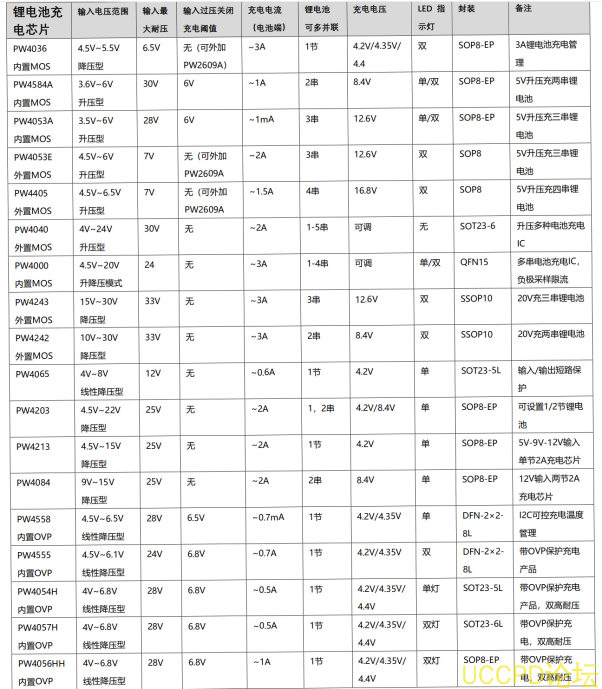

平芯微半导体提供多款4056类型及升级型单节锂电池充电IC，涵盖不同充电电流、耐压、封装需求：

选型建议：

• 最低成本/最简单方案：PW4056（经典型）

• 需要防高压/安全要求高：PW4056HH（28V耐压+OVP+反接保护）

• 空间受限/小型产品：PW4054（SOT23-5）

• 需要2A大电流快充：PW4058

• 所有型号均支持输出4.2V/4.35V充满电压版本（适配不同电池化学体系）
