CM1033 三节锂电池保护 IC

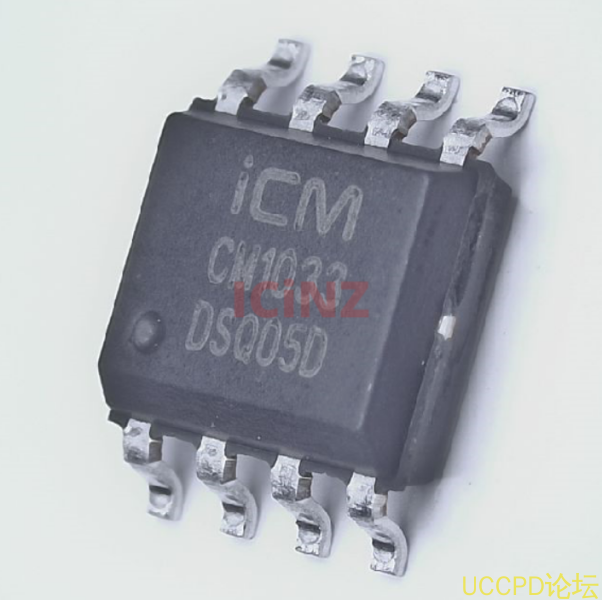

一、CM1033 产品介绍与特点

CM1033 采用 SOP8 封装，是一款专用于三节可充电锂离子 / 锂聚合物电池组的保护 IC 。芯片集 “ 高精度过压充电保护、过压放电保护、过流充电保护、过流放电保护（一级 / 二级）、电池短路保护 ” 多重保护于一体。芯片实时监测三节电池的电压以及充放电电流，当任何一项参数超过阈值时，立即控制外围充放电 MOS 关断，切断充电或放电回路，保护电池安全。

CM1033 核心特点一览：

（1 ）高精度过充阈值 4.250V ±25mV （每节），与 PW7126 完全一致；

（2 ）高精度过放阈值 2.700V ±50mV （每节）；

（3 ）两级过流放电保护（一级 0.1V 延迟 1.0s ，二级 0.2V 延迟 128ms ）；

（4 ）过流充电保护阈值 -0.050V ±10mV ；

（5 ）支持电池短路保护；

（6 ）低功耗设计：供电电流仅 8μA ，低功耗待机仅 3.2μA ；

（7 ）支持内建 MOS 驱动能力，可并联多颗 MOS 提升过流阈值；

（8 ）高静电 ESD 保护 8kV 以上（ HBM ），工业环境可靠性强；

（9 ） SOP8 封装，与 PW7126 引脚共容，支持 0V 充电禁止；

（10 ）支持 3.5V~25V 宽工作电压范围。

CM1033 典型应用场景：

电动工具、3S 便携吸尘器、玩具遡控飞机、小型充电宝、 3S 便携医疗仪器、小型充电醒适器、手电钻 / 电动螺丝刀、 3S 头箱、照明手电筒、小型无频处理器、行车记录仪后备、 UPS 后备供电等。

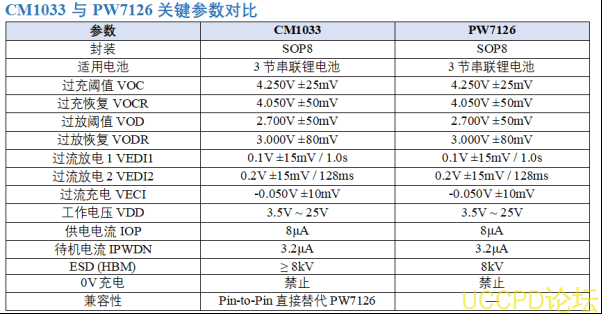

二、CM1033 与 PW7126 pin-to-pin 兼容对比

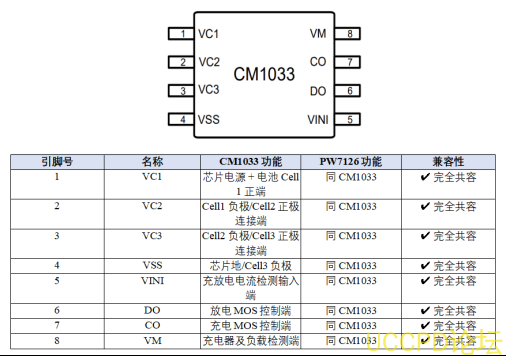

CM1033 采用 SOP8 封装，引脚定义与 PW7126 完全一致，可实现 Pin-to-Pin 无缝替代。已有的 PW7126 方案 PCB 无需任何修改即可直接插上 CM1033 ，降低升级成本、缩短产品升级周期。

PW7126 典型电路方案

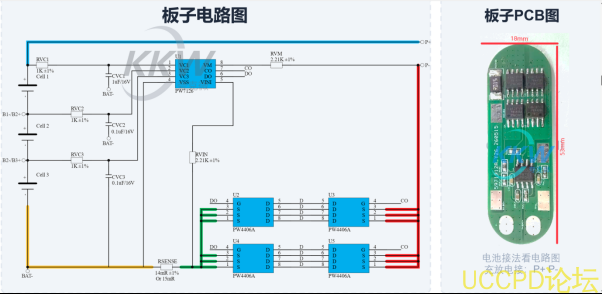

方案一： 过流电流: 4A ，持续电流 3A 保护板

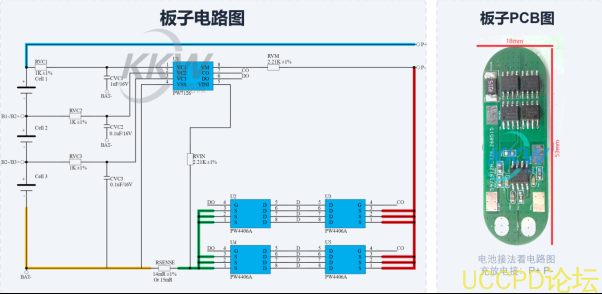

方案二： 过流电流: 7 A ，持续电流 6A 保护板

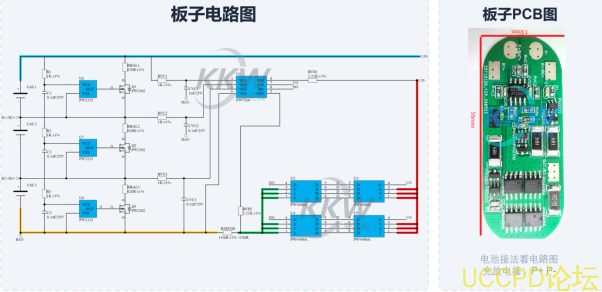

方案三： 过流电流: 7 A ，持续电流 6A 保护板，带被动均衡

三、PW7126/CM1033 与充电电路方案典型电路

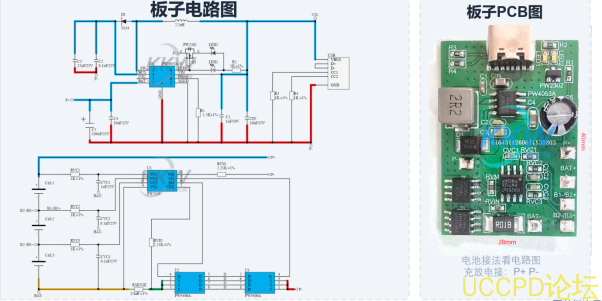

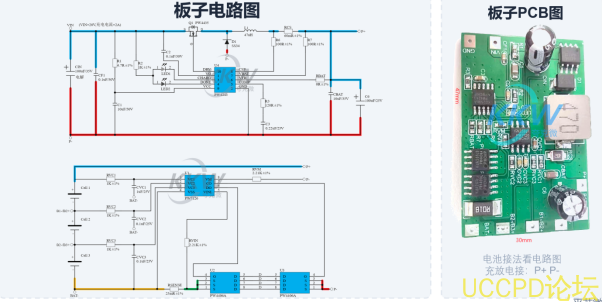

锂电池充放电保护电路PW7126    + 5V2A 异步升压 充电管理电路二合一 PW4053A-N

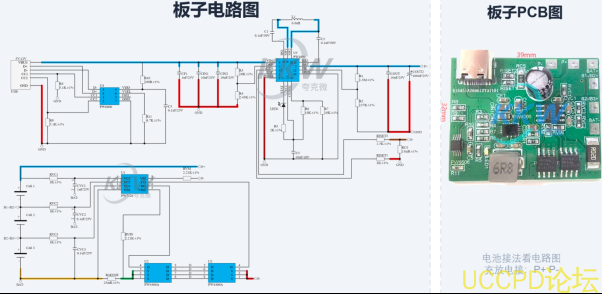

锂电池充放电保护电路PW7126    + 5V3A 异步升压 充电管理电路二合一 PW4053A

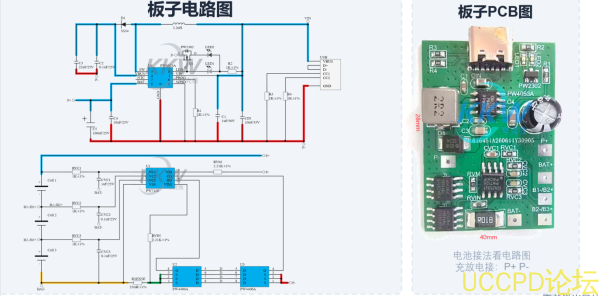

锂电池充放电保护电路PW7126    + 5V2A 和 9V2A 和 12V2A 输入同步升降压 充电管理电路二合一 PW4000

锂电池充放电保护电路PW7126    + 15V-24V 异步降压 充电管理电路二合一 PW4243
