平芯微HY2120-CB锂电池保护IC应用指南
保护原理+MOS选型+充电二合一设计,电路图BOM全公开
概述
HY2120 采用 SOT23-6L 的封装形式, HY2120 是一款基于 CMOS 的双节可充电锂电池保护电路,它集高精度过电压充电保护、过电压放电保护、过电流充电保护、过电流放电保护、电池短路保护等性能于一身。
特点
• 两节锂离子或锂聚合物电池的理想保护电路
• 高精度的保护电压(过充/过放) 检测
• 高精度过电流充电/放电保护检测
• 低供电电流
• 在低功耗模式, 不接充电器情况下, 可自动恢复状态
• 电池短路保护
• 平芯微产品有多种检测电压和延迟时间
• 支持 0V 电池充电功能
• 极少的外围元器件
• SOT23-6 封装
一、平芯微HY2120-CB介绍
封装:SOT23-6
适用电池:2节串联锂电池(7.4V/8.4V)
保护功能:过充 / 过放 / 过流 / 短路
NTC保护:无
工作电流:微安级(极低功耗)
外围:极简,只需几颗电容电阻 + 外置MOS管
平芯微HY2120-CB保护IC,集成过充、过放、过流、短路四重保护,广泛应用于蓝牙音箱、小风扇、电动工具、LED灯具等产品。本文从工作原理到应用设计全面解析,并提供可直接替代的升级方案。
平芯微HY2120-CB内部集成高精度电压检测比较器,通过监测每节电芯的电压来决定是否触发保护。
• 当任意一节电芯电压 ≥ 过充检测阈值(典型4.28V),且持续超过延时时间
• 芯片关断充电控制MOS(CO引脚拉低),切断充电电流
• 当电压回落到过充释放阈值(典型4.08V)时,自动恢复充电
• 过充延时一般为1秒左右,避免电压波动误触发
• 当任意一节电芯电压 ≤ 过放检测阈值(典型2.9V),且持续超过延时时间
• 芯片关断放电控制MOS(DO引脚拉低),切断负载电流
• 当电压回升到过放释放阈值(典型3.0V)时,自动恢复放电
• 过放后芯片进入低功耗休眠,避免电芯被彻底放空损坏
HY2120-CB的过流保护是通过检测MOS管源极和漏极之间的电压降(VDS)来实现的,不需要外部采样电阻,简化了外围设计。
• MOS管导通时,电流在MOS内阻RDS(on)上产生电压降
• HY2120-CB内部比较器实时监测这个电压降
• 当VDS > 过流检测阈值VOCP时,触发过流保护
• 实际过流点 = VOCP / RDS(on)总
过流保护电流 = VOCP / (RDS(on)单颗 / 并联数)
• 负载电流过大 → MOS VDS超过放电过流阈值 → 关断放电MOS
• 延时一般为毫秒级,避免启动琬流误触发
• 解除条件:断开负载后自动恢复
• 充电电流过大 → 同样通过MOS VDS检测触发 → 关断充电MOS
• 充电过流阈值与放电过流阈值由同MOS决定
二、平芯微HY2120-CB充电电压和放电电压保护原理
过充保护(充电电压保护)
过放保护(放电电压保护)
平芯微HY2120-CB的过放/过充电流保护原理
检测原理
放电过流
充电过流
由于HY2120-CB的过流保护直接依赖MOS管的RDS(on),所以MOS选型直接决定保护板的持续电流和过流保护点。
• VDS耐压 ≥ 10V(双节电池满充电压8.4V,建议耐压∕20V)
• RDS(on)根据目标过流保护点选择
• ID(持续电流)满足产品最大工作电流

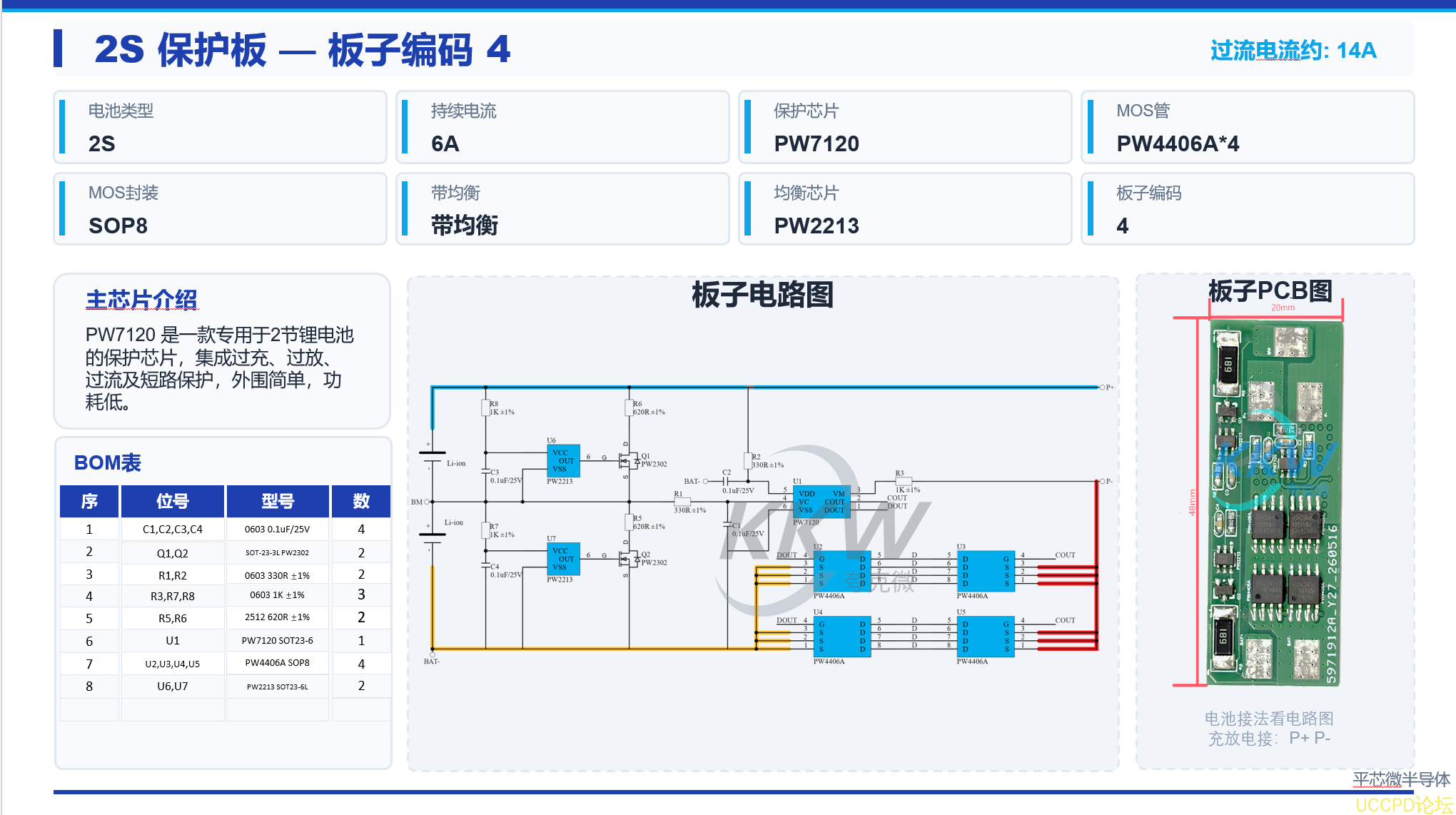

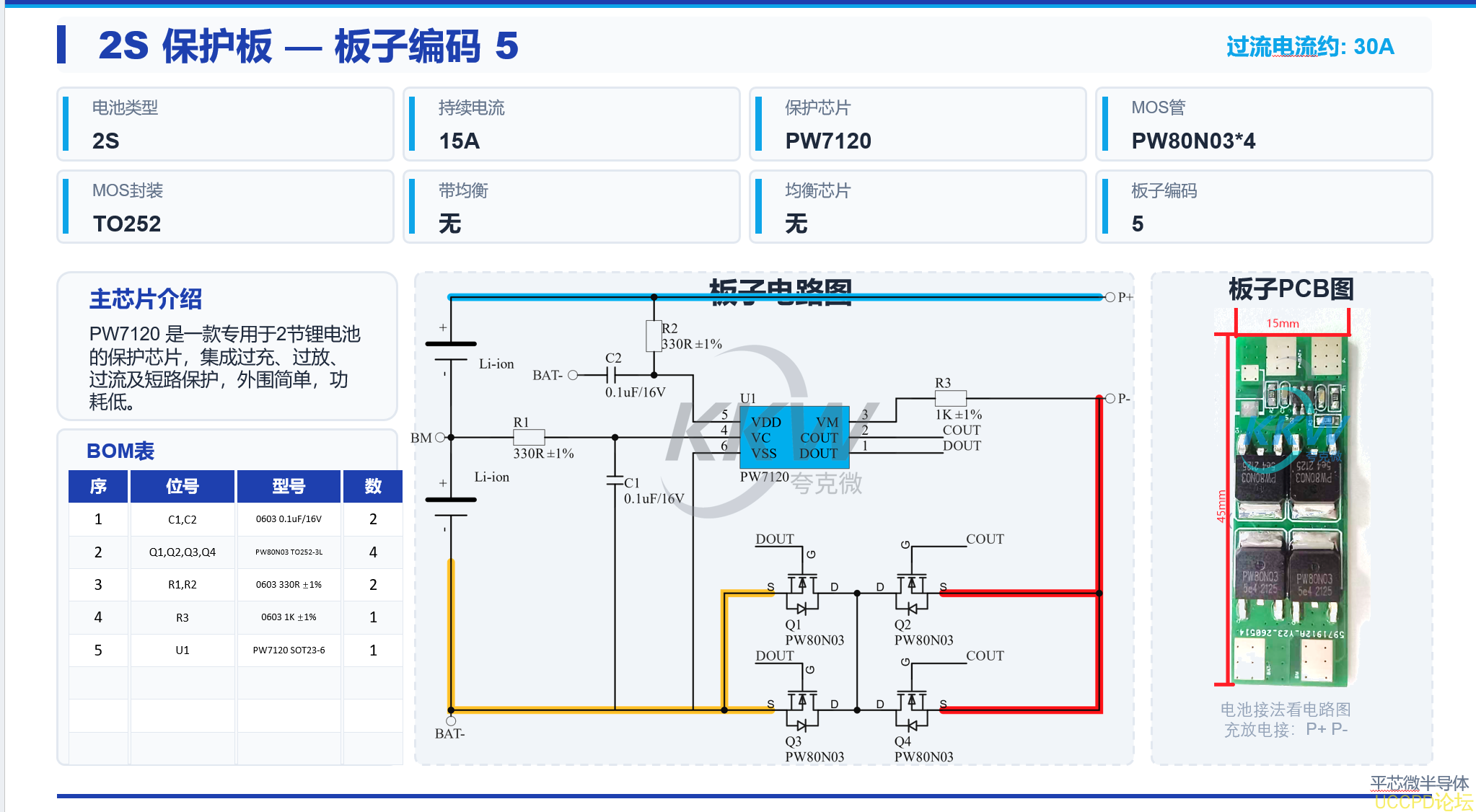

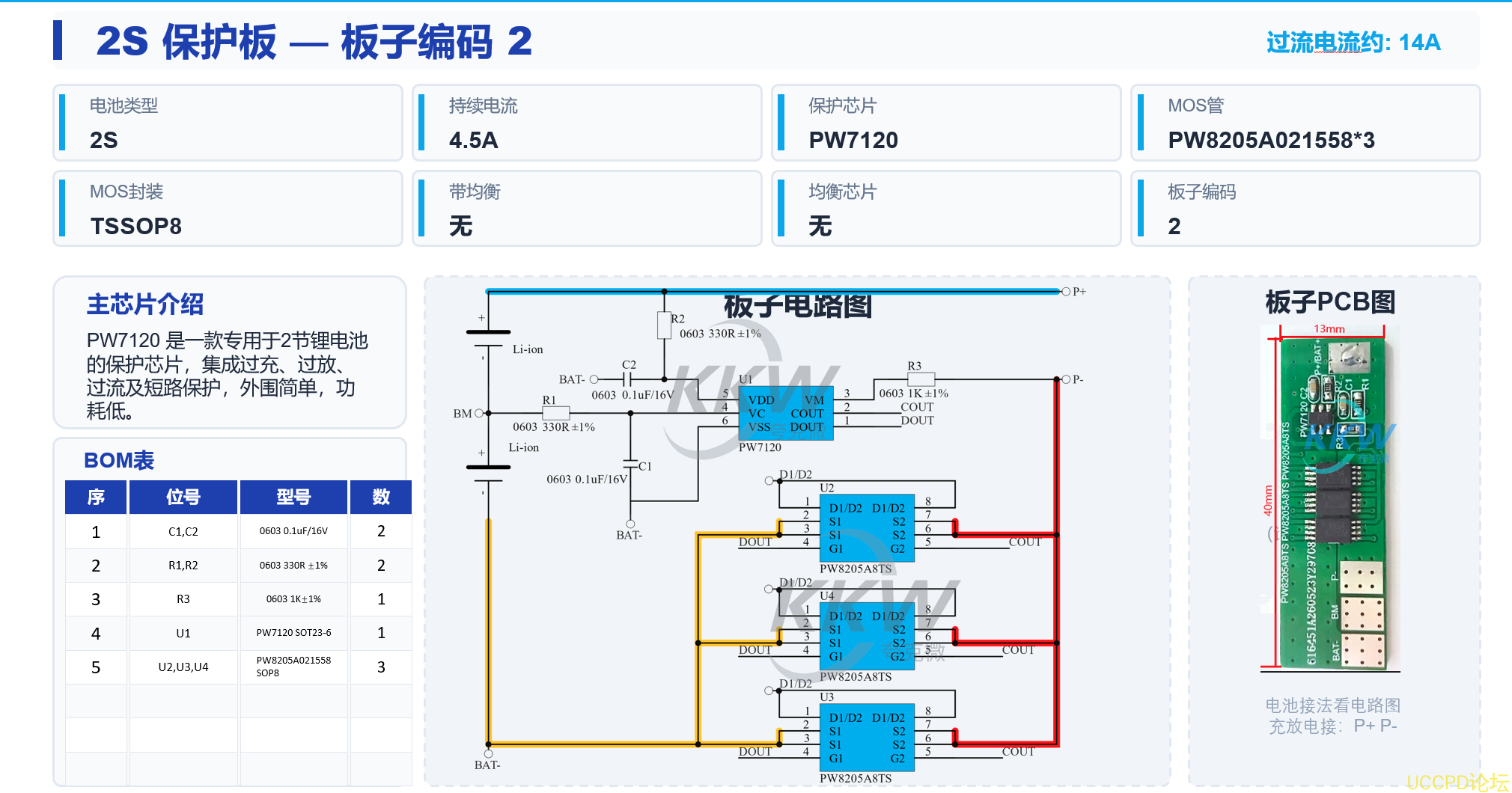

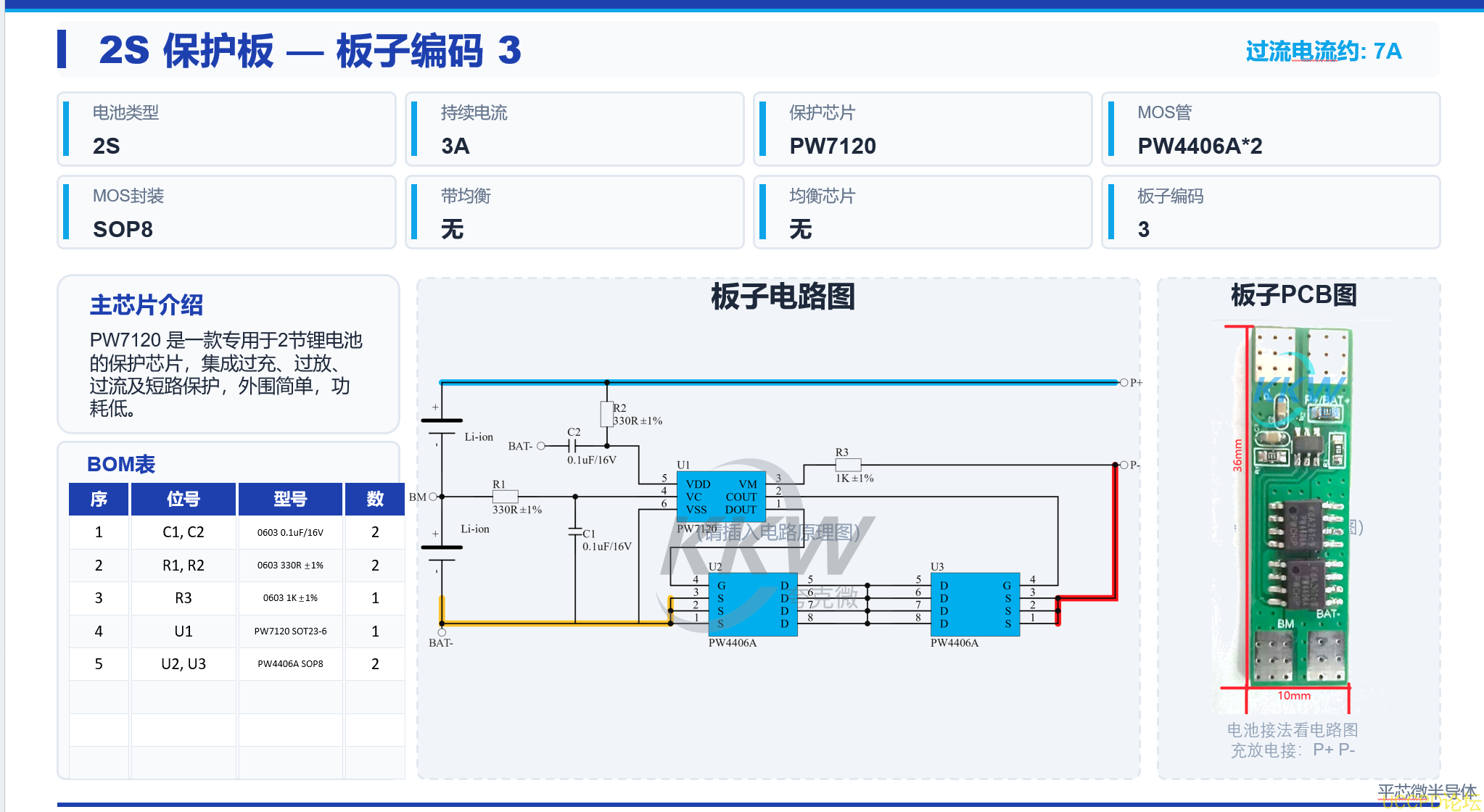

• 并联多颗可降低RDS(on)总,提升持续电流和过流保护点

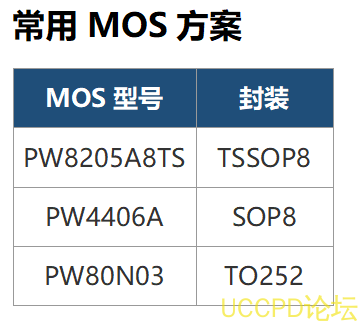

四、MOS管选择
MOS选型要求
平芯微HY2120-CB保护IC可以与多款充电IC搭配,实现充电+保护二合一设计。以下是经过实测的参考方案:

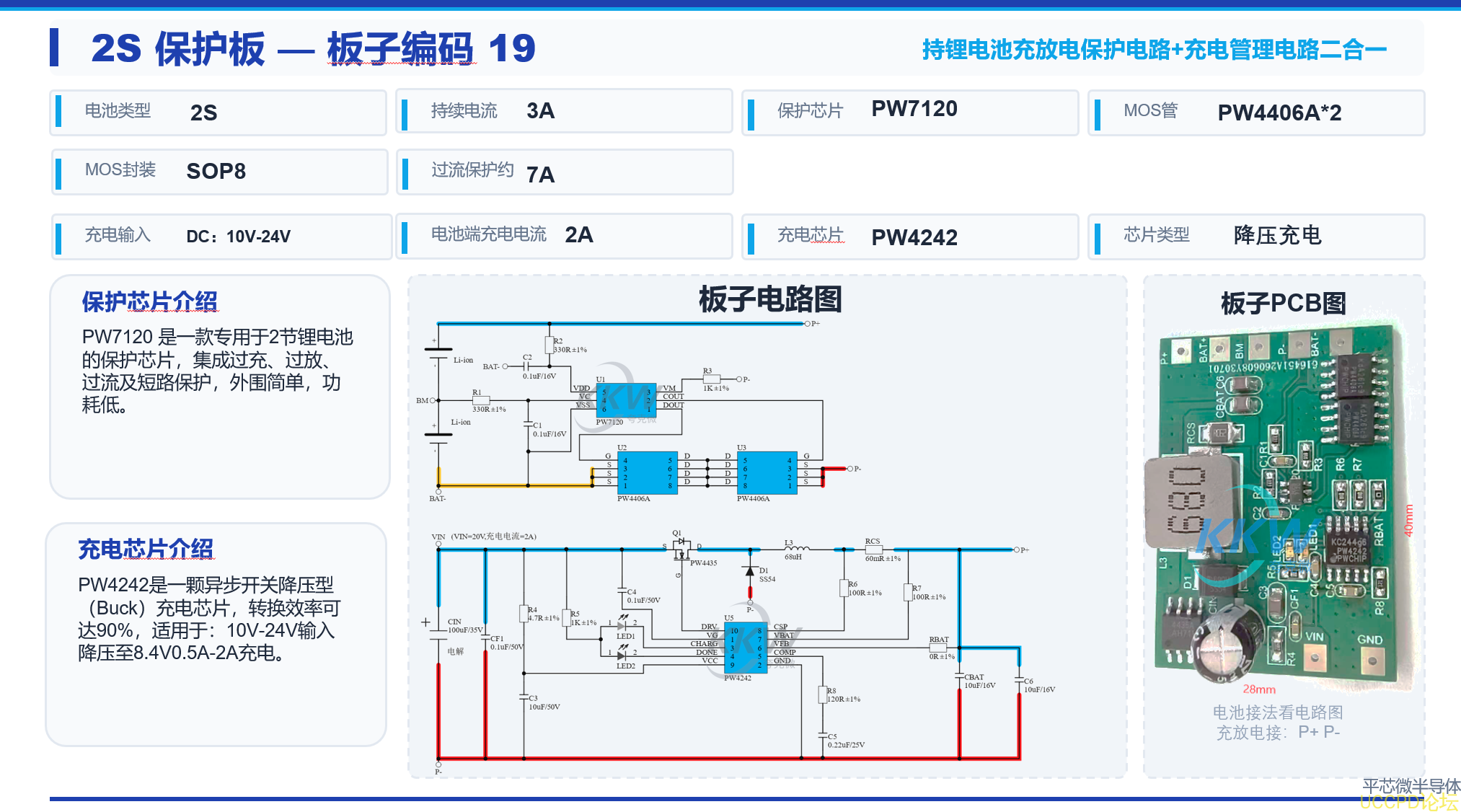

五、与充电电路二合一参考设计

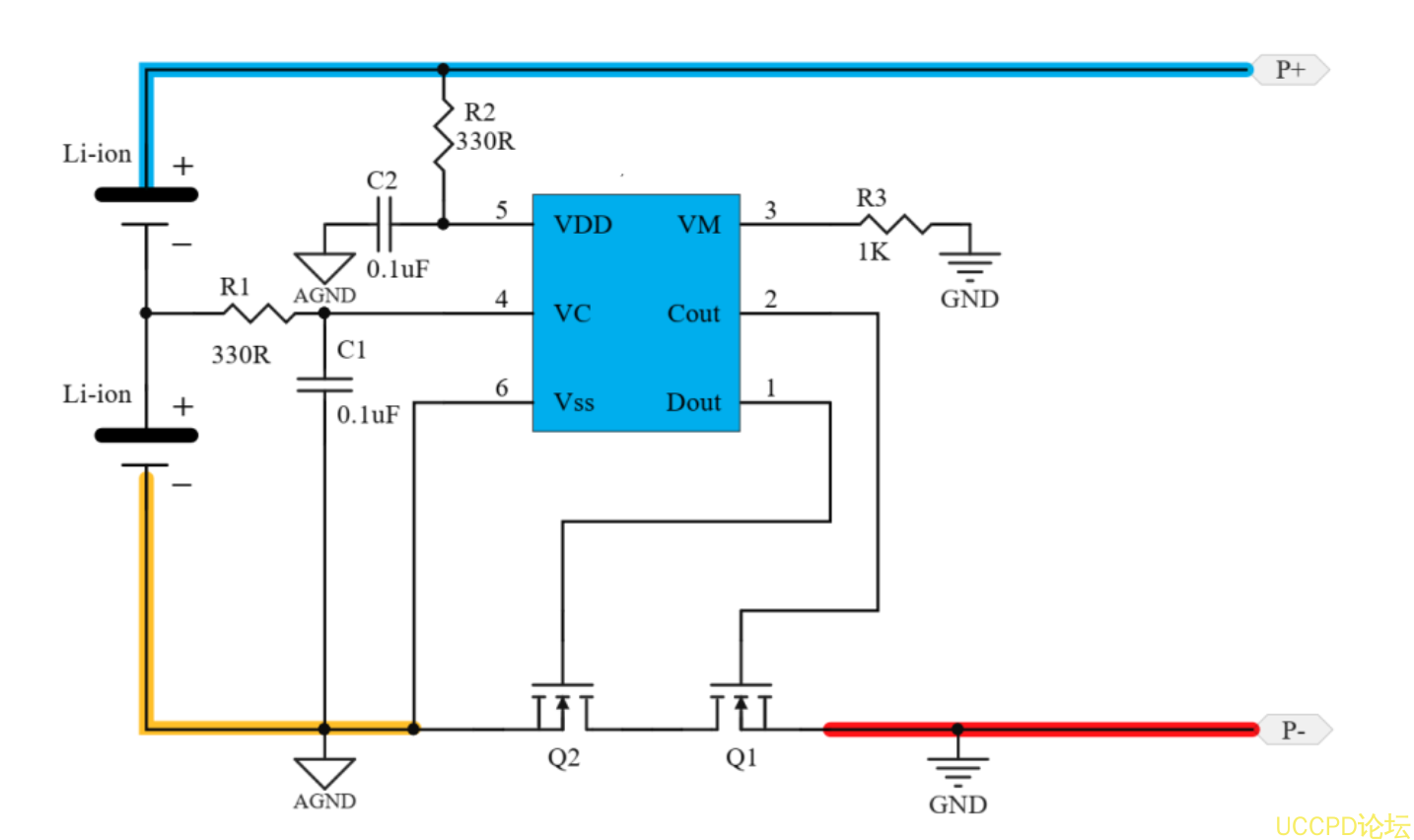

• 充电IC输出接保护板P+、P-(充放电共用端口)
• 保护板B+、B-、VM分别接电芯正极、负极、中点
• 充电时电流经过保护板MOS管,HY2120-CB实时监测,过充时自动切断
• 所有充电方案的完整电路图和BOM表都可以提供

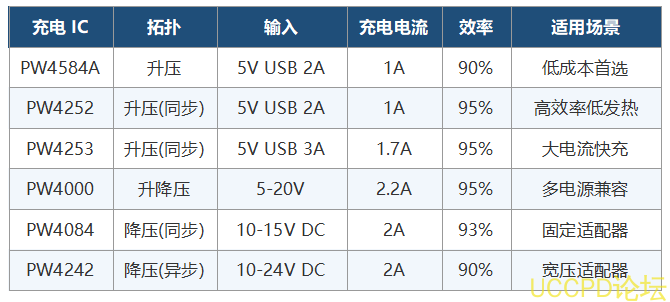

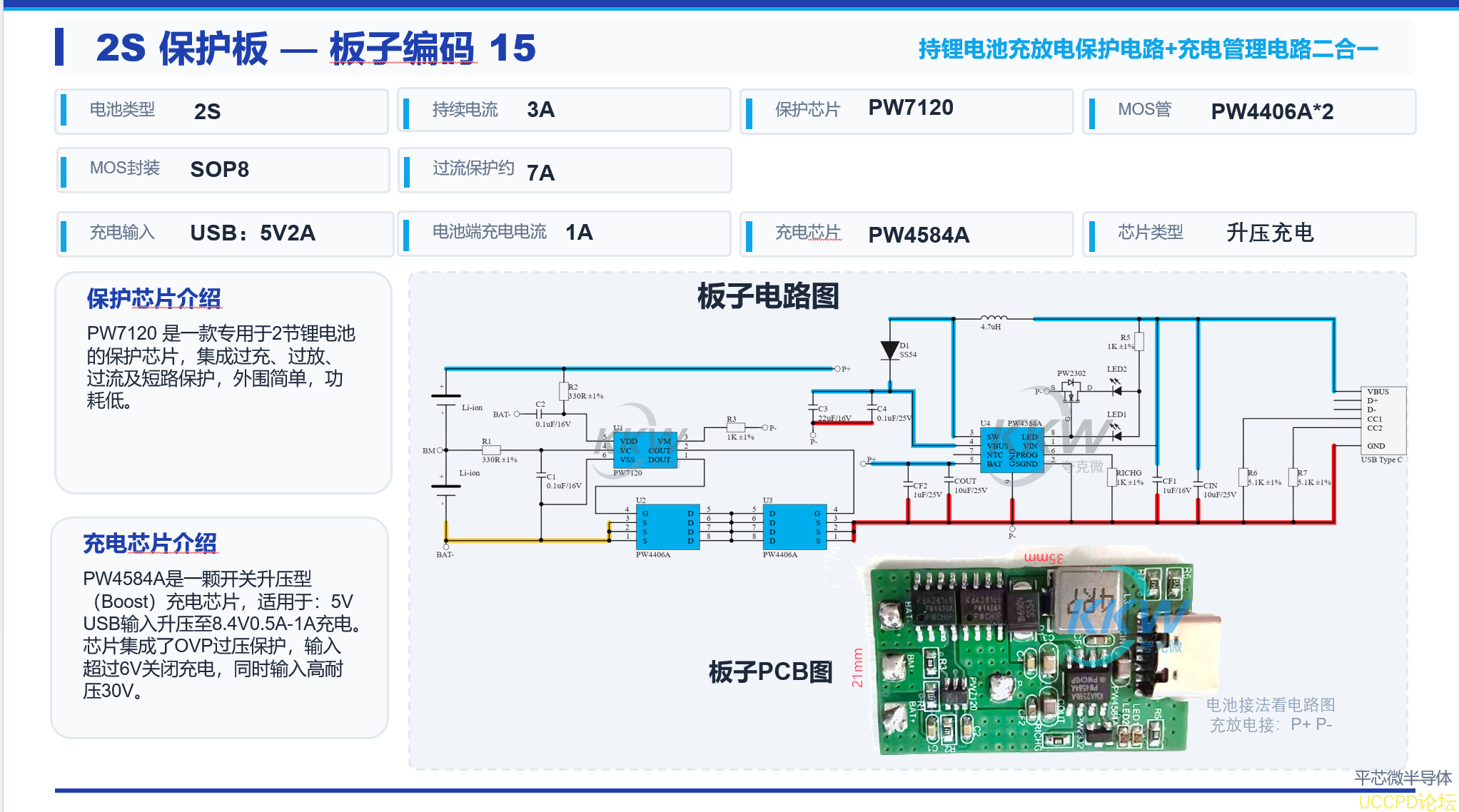

• 只有USB 5V输入、成本敏感 → PW4584A
• USB 5V输入、要高效率 → PW4252

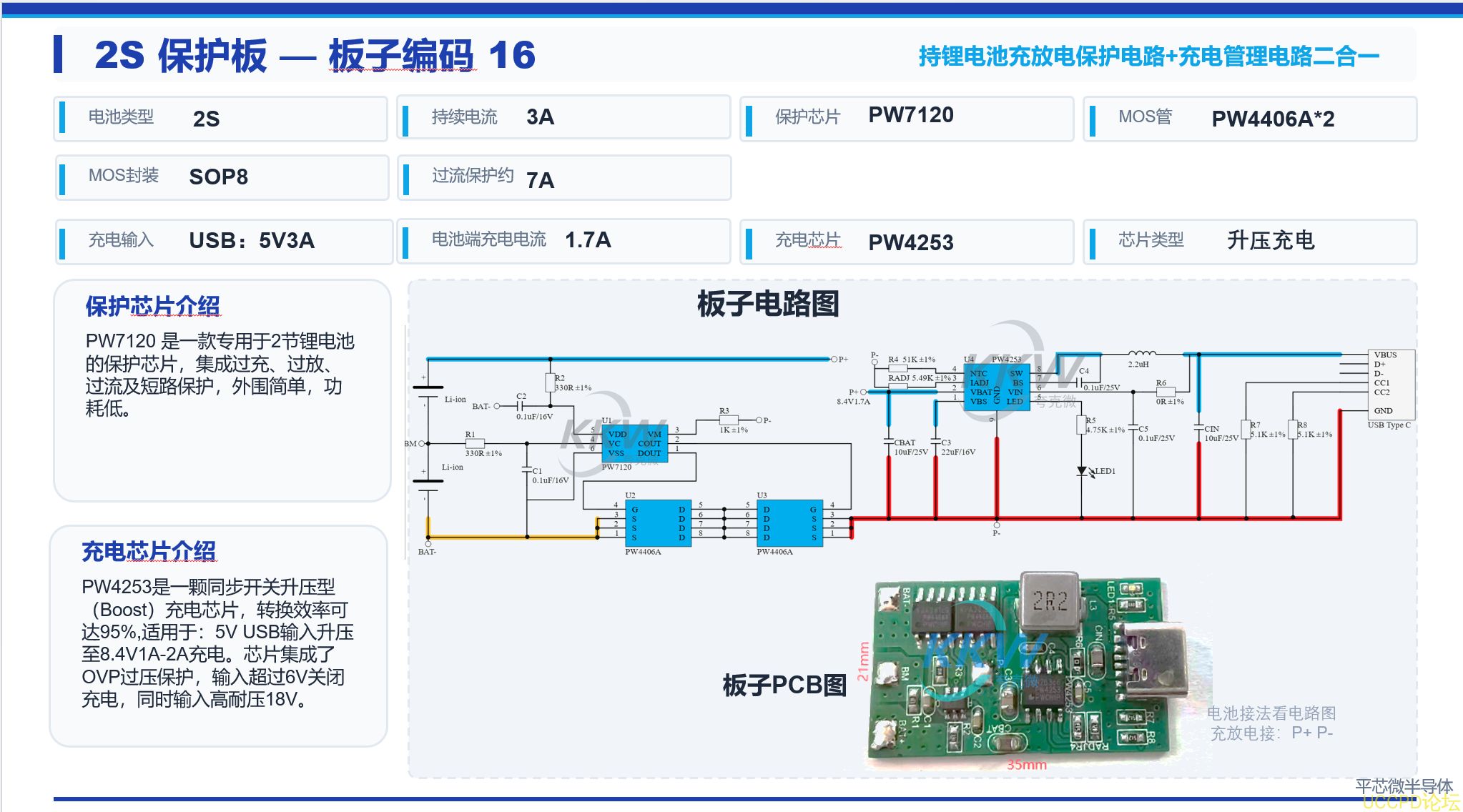

• USB 5V输入、要大电流2A → PW4253

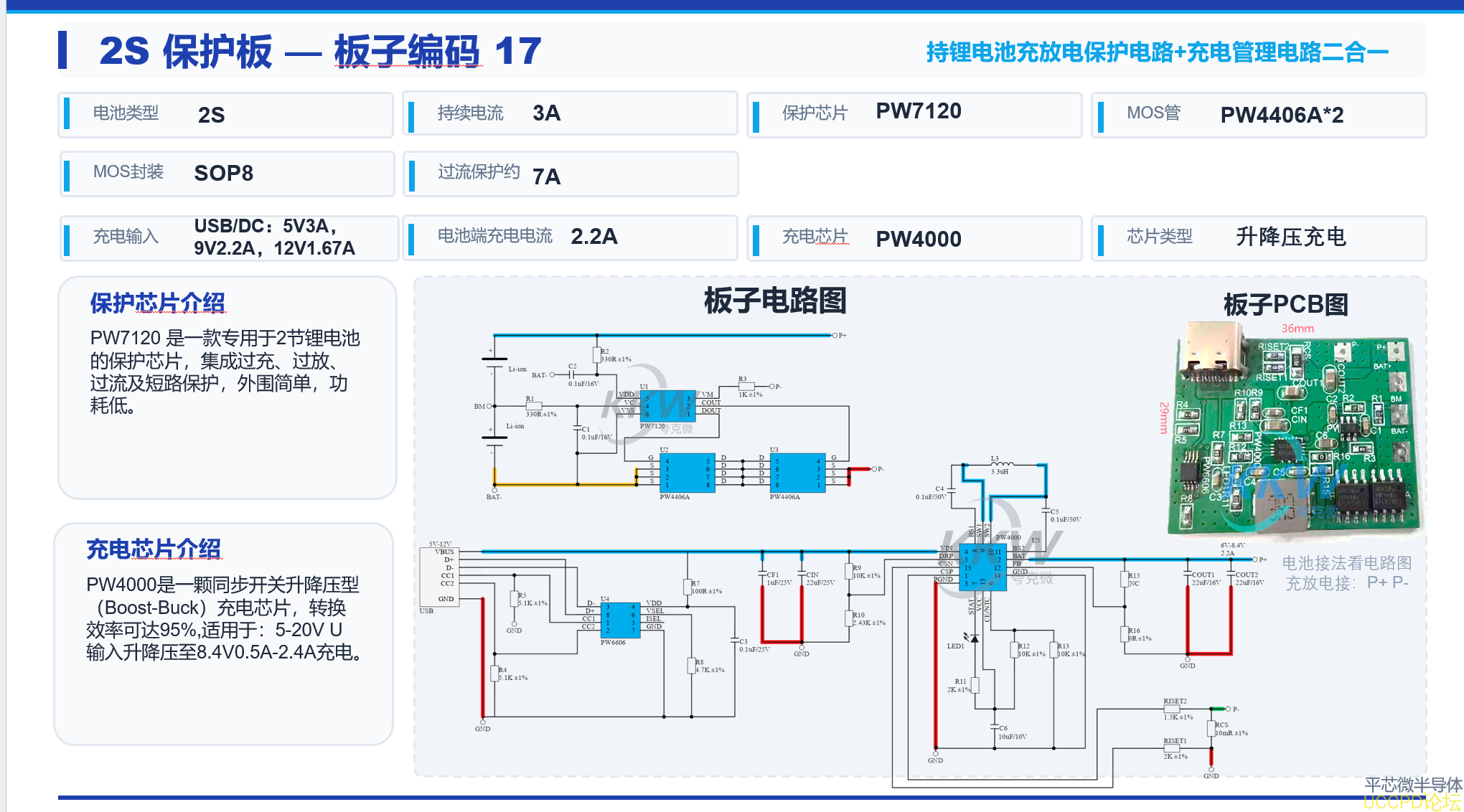

• 多种电源兼容(5V/9V/12V)→ PW4000
• 固定12V适配器 → PW4084
• 适配器电压不确定(10-24V)→ PW4242
二合一连接方式
选型建议
