两节锂电池充电管理芯片选型手册：充电电流1A/1.2A/1.7A/2.2A四档完整方案

两节串联锂电池充电管理芯片模块方案

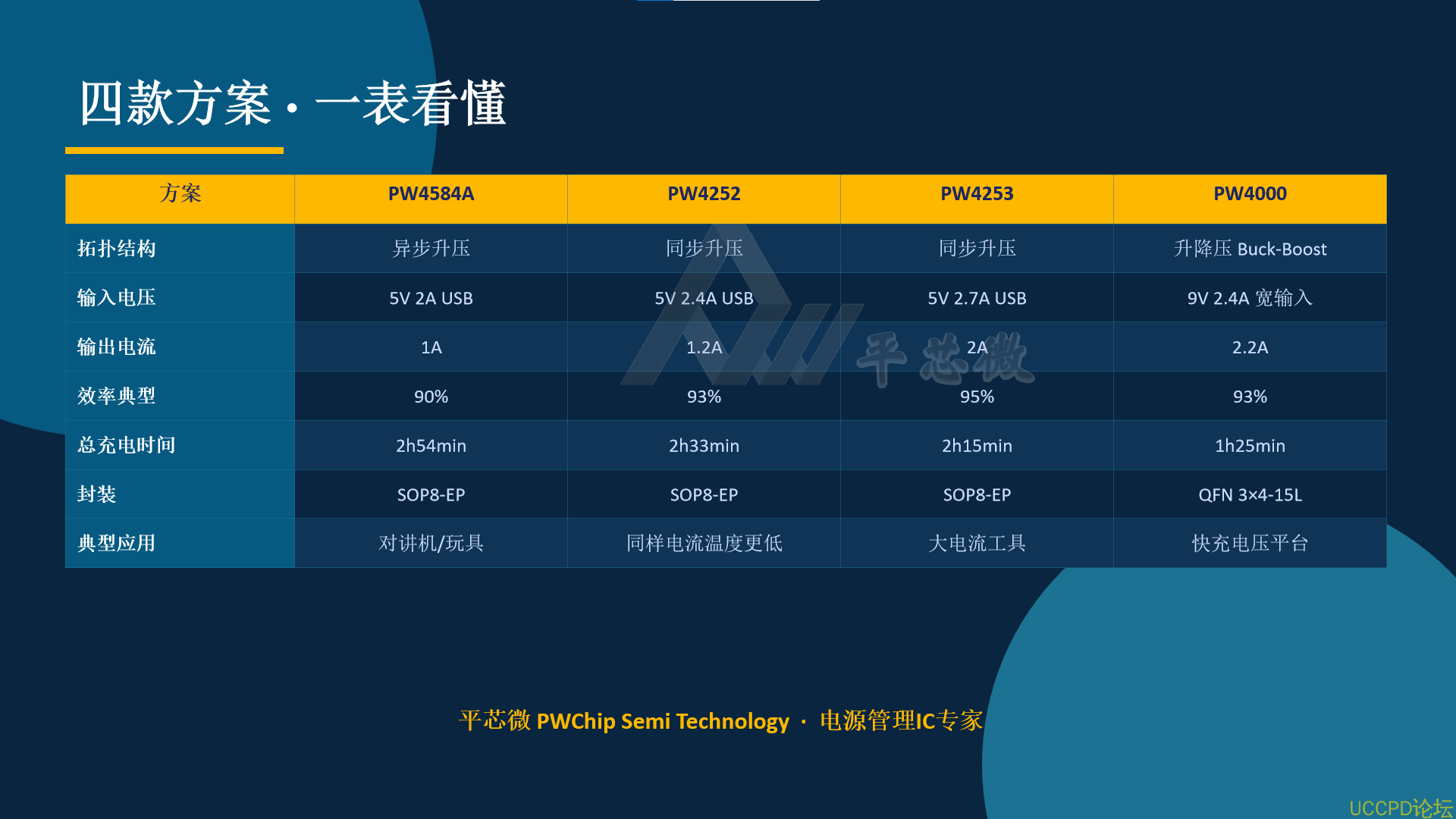

PW4584A·PW4252·PW4253·PW4000四款方案完整实测报告

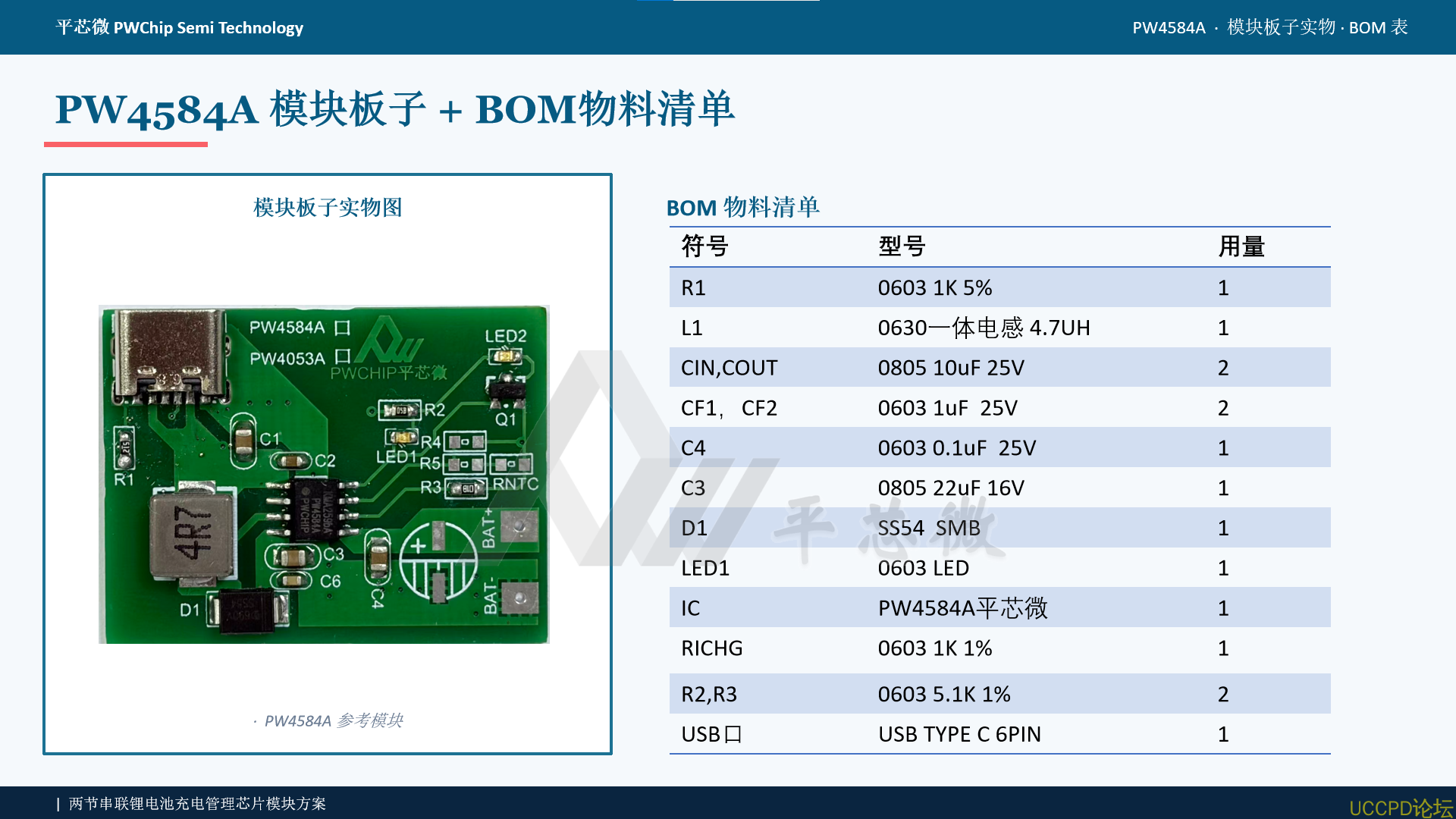

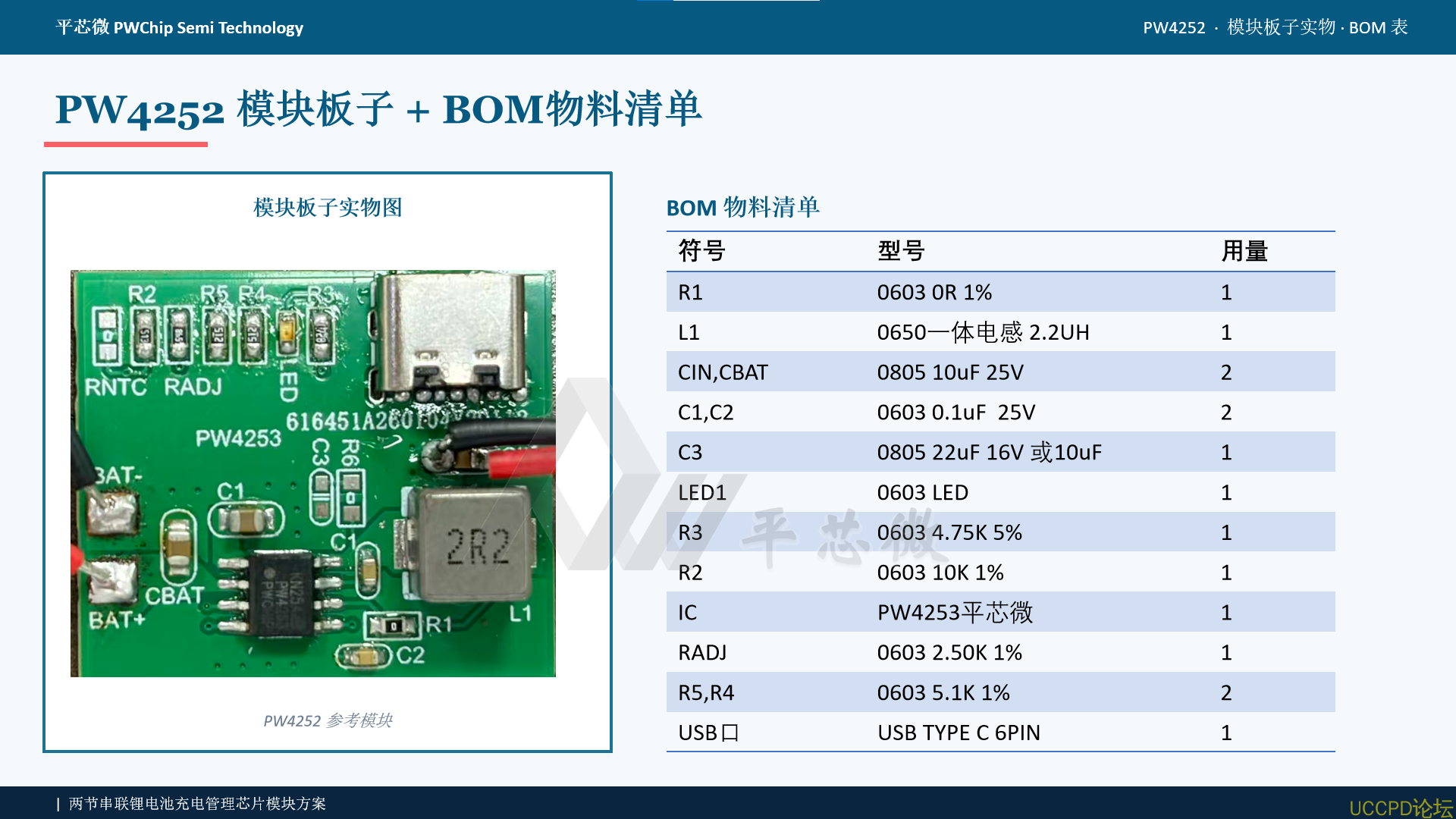

2500mAh 电池充电实测数据·板子实物·BOM 表·典型电路

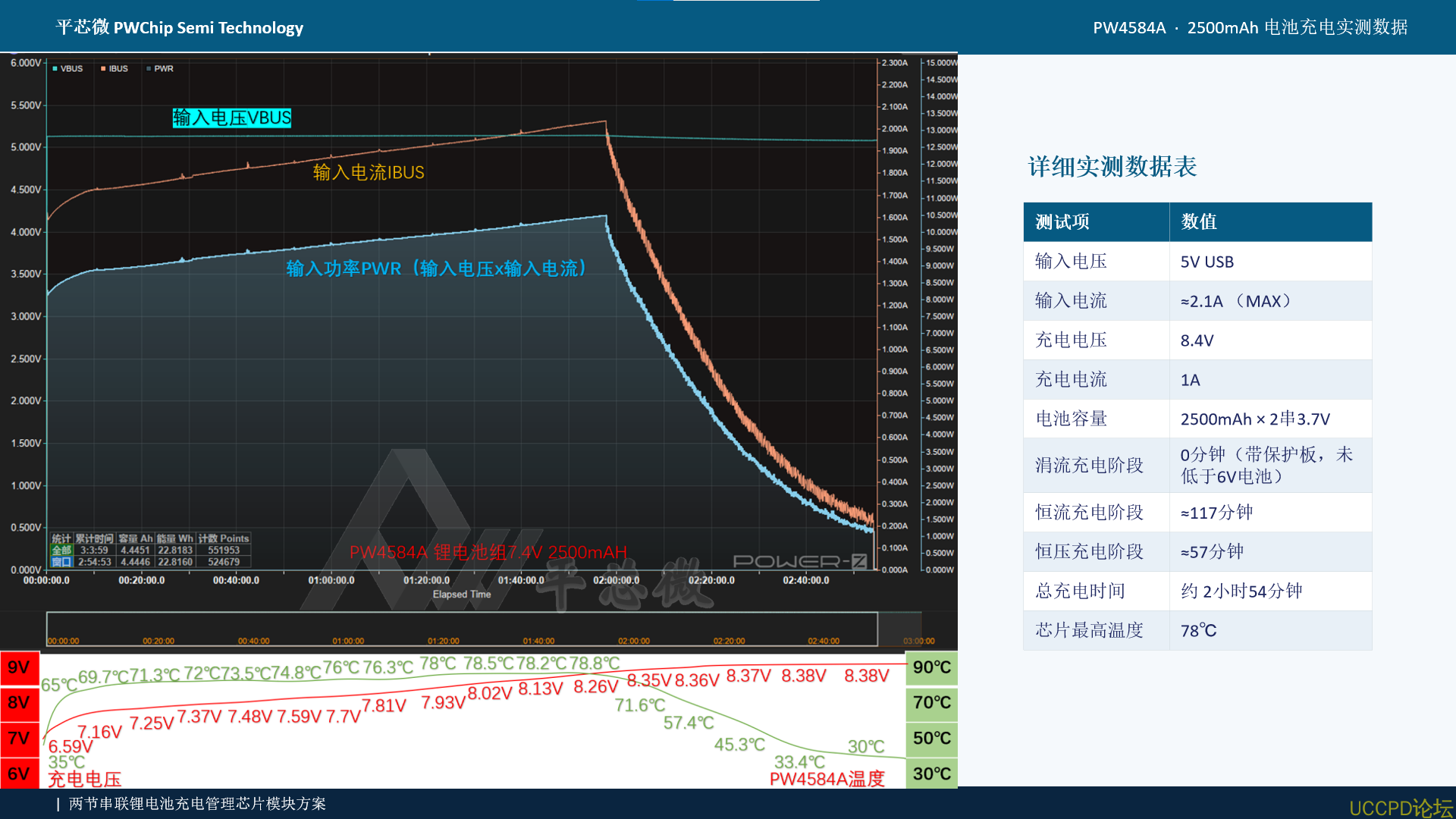

PW4584A     PW4584A·产品介绍·特点·电路

5V输入内置升压·两节锂电池充电管理IC异步升压

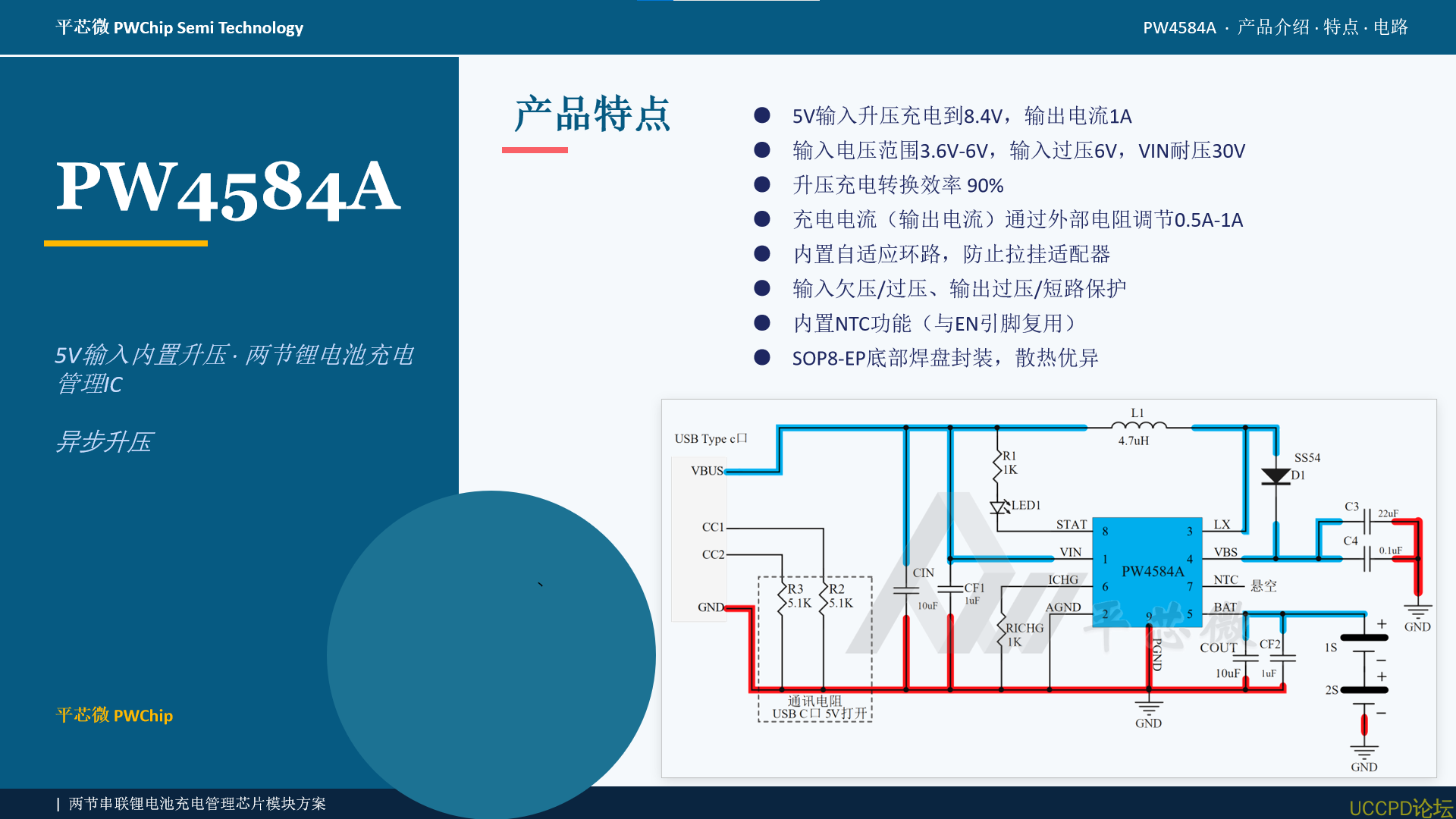

产品特点

5V输入升压充电到8.4V，输出电流1A

输入电压范围3.6V-6V，输入过压6V，VIN耐压30V

升压充电转换效率 90%

充电电流（输出电流）通过外部电阻调节0.5A-1A

内置自适应环路，防止拉挂适配器

输入欠压/过压、输出过压/短路保护

内置NTC功能（与EN引脚复用）

SOP8-EP底部焊盘封装，散热优异

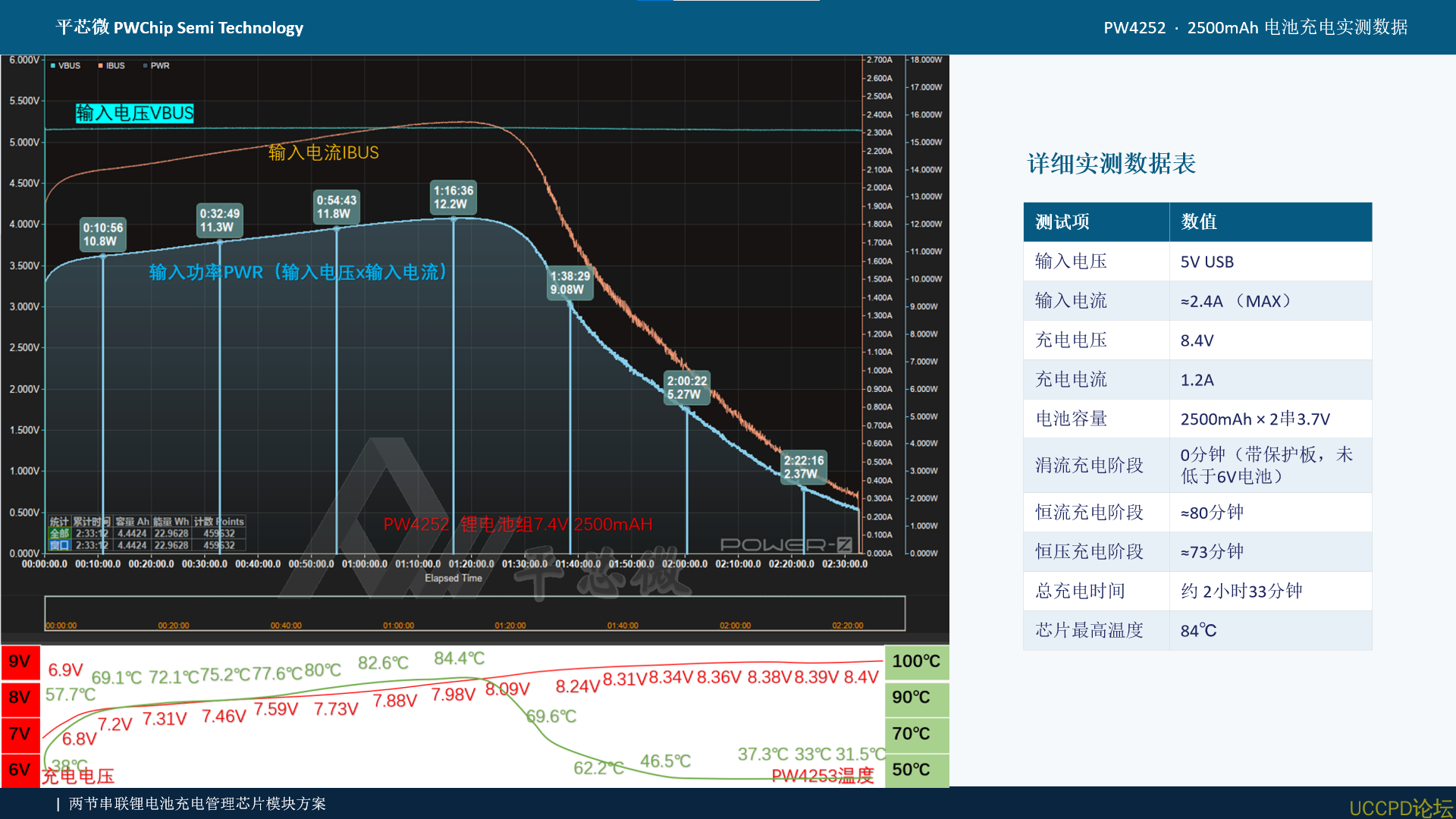

PW4252    PW4252·产品介绍·特点·电路

5V输入同步升压·两节锂电池充电管理IC同步升压

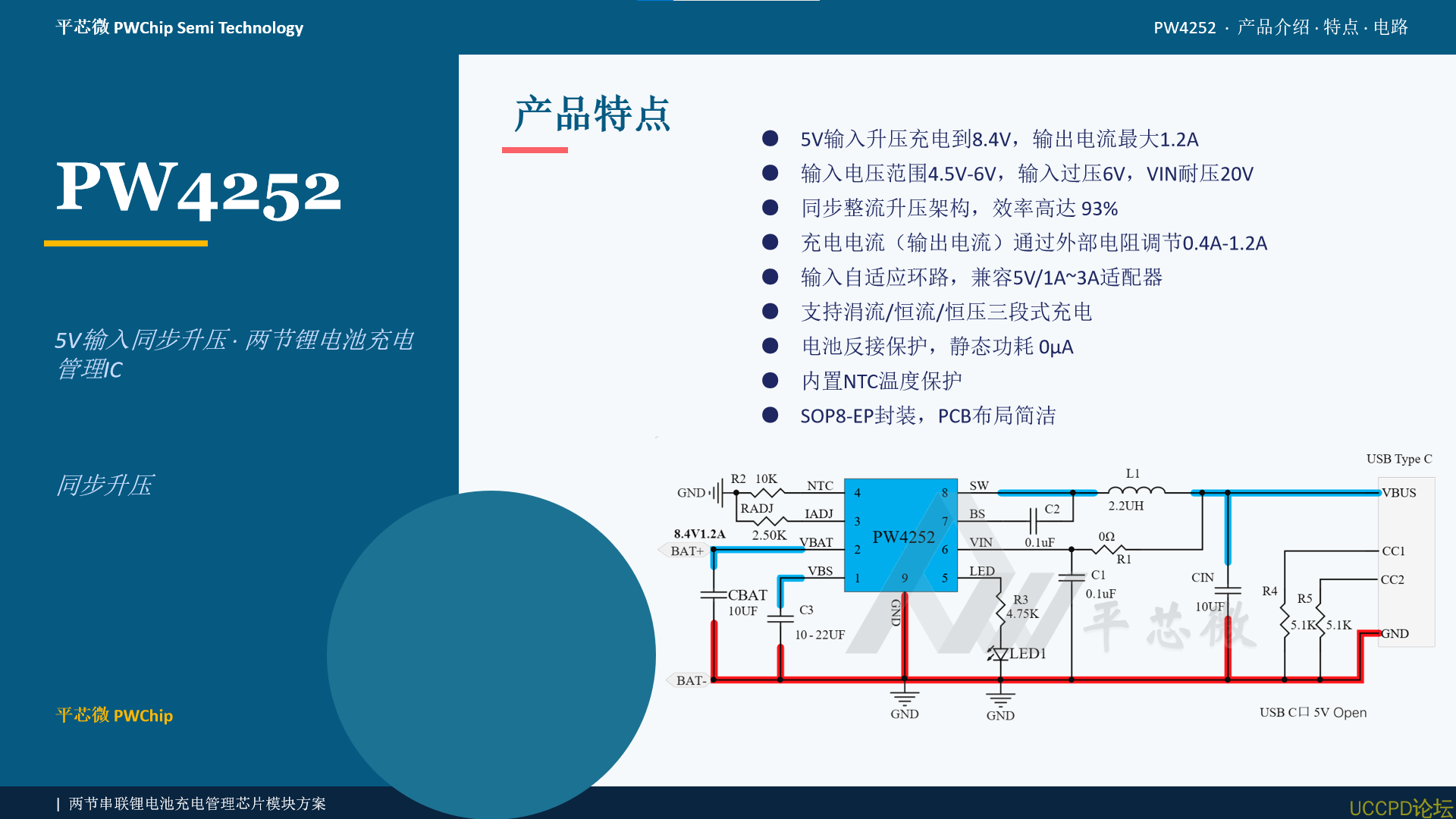

产品特点

5V输入升压充电到8.4V，输出电流最大1.2A

输入电压范围4.5V-6V，输入过压6V，VIN耐压20V

同步整流升压架构，效率高达 93%

充电电流（输出电流）通过外部电阻调节0.4A-1.2A

输入自适应环路，兼容5V/1A~3A适配器

支持涓流/恒流/恒压三段式充电

电池反接保护，静态功耗 0μA

内置NTC温度保护

SOP8-EP封装，PCB布局简洁

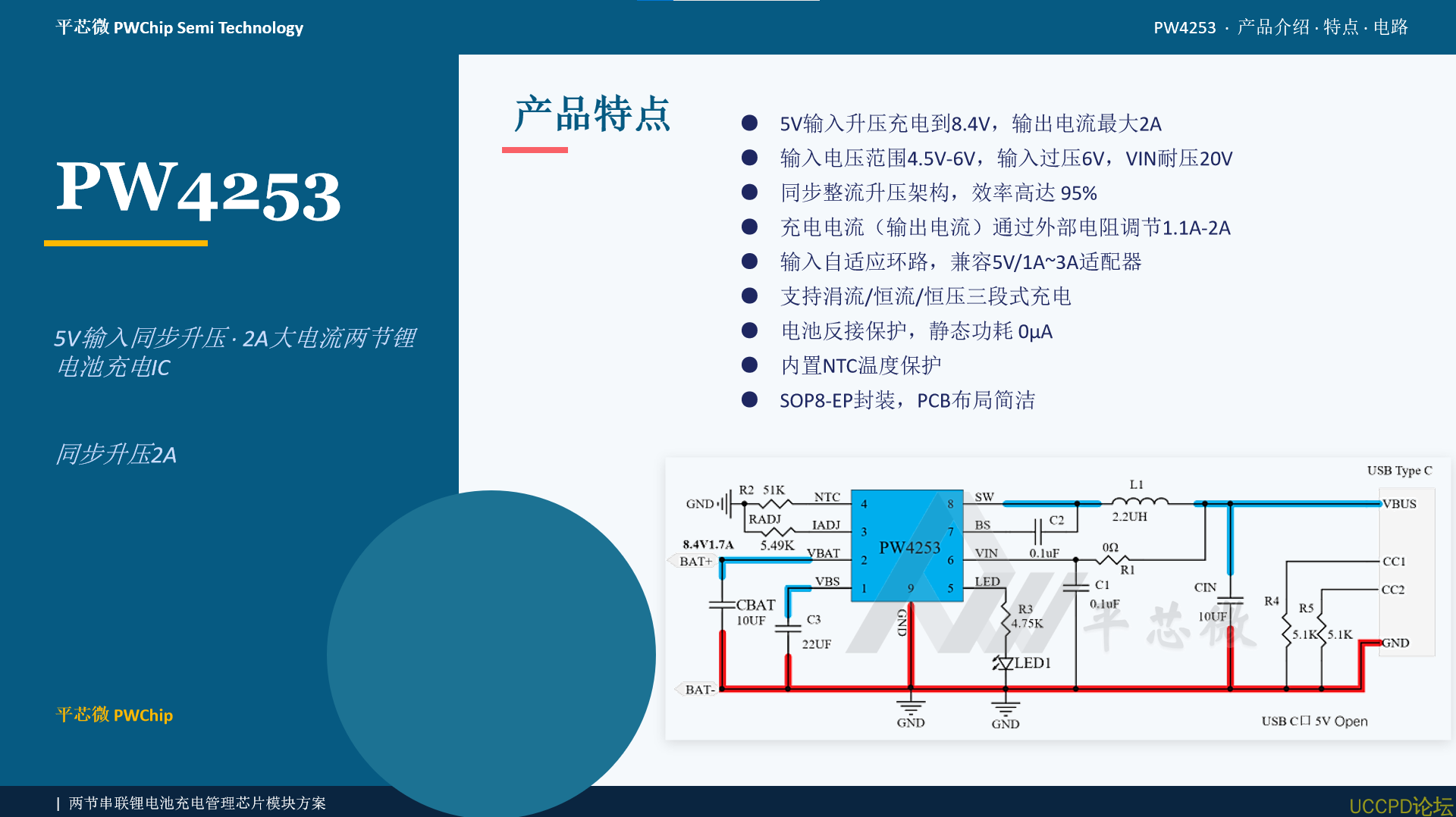

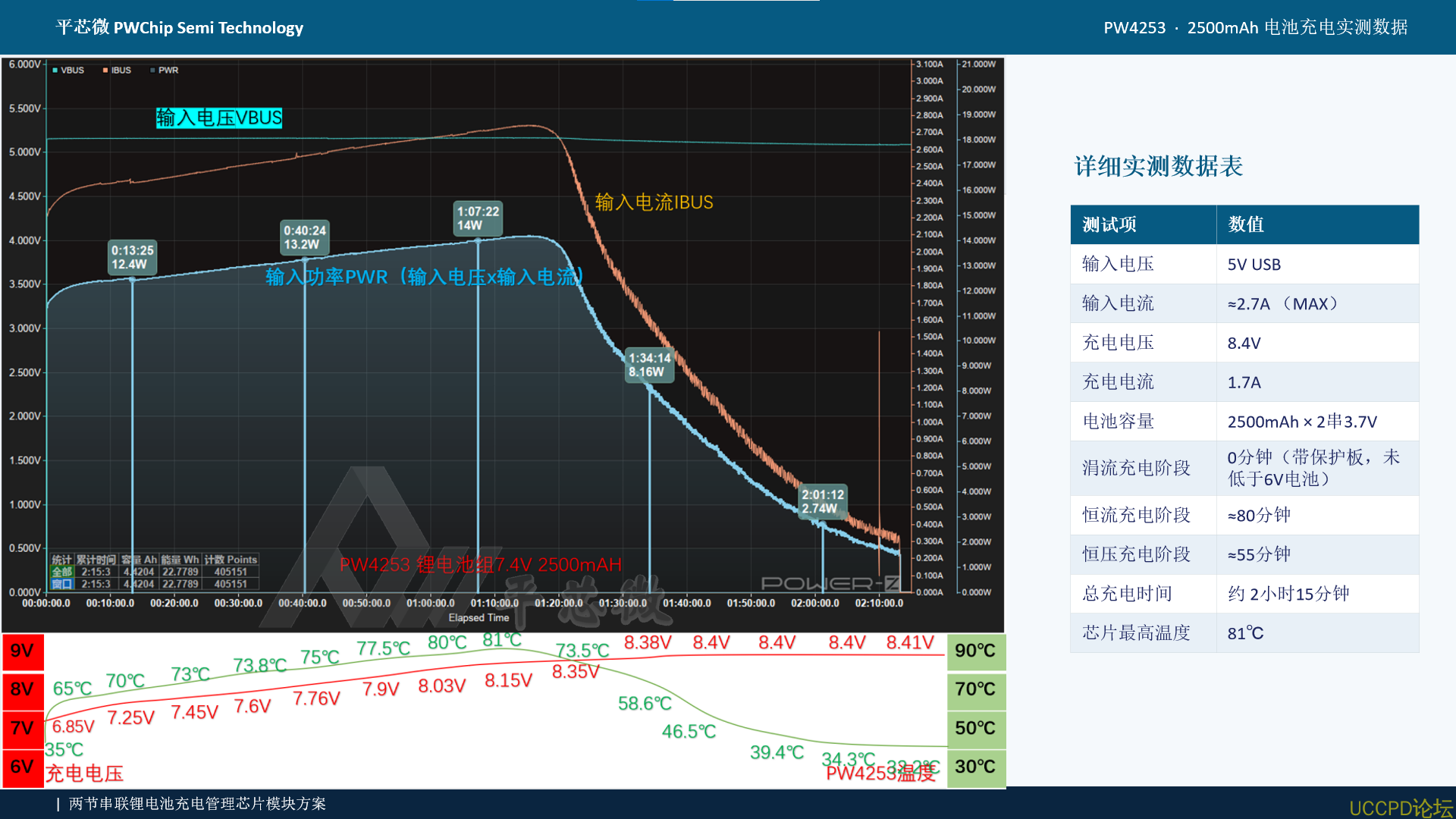

PW4253    PW4253·产品介绍·特点·电路

5V输入同步升压· 2A大电流两节锂电池充电IC

产品特点

5V输入升压充电到8.4V，输出电流最大2A

输入电压范围4.5V-6V，输入过压6V，VIN耐压20V

同步整流升压架构，效率高达 95%

充电电流（输出电流）通过外部电阻调节1.1A-2A

输入自适应环路，兼容5V/1A~3A适配器

支持涓流/恒流/恒压三段式充电

电池反接保护，静态功耗 0μA

内置NTC温度保护

SOP8-EP封装，PCB布局简洁

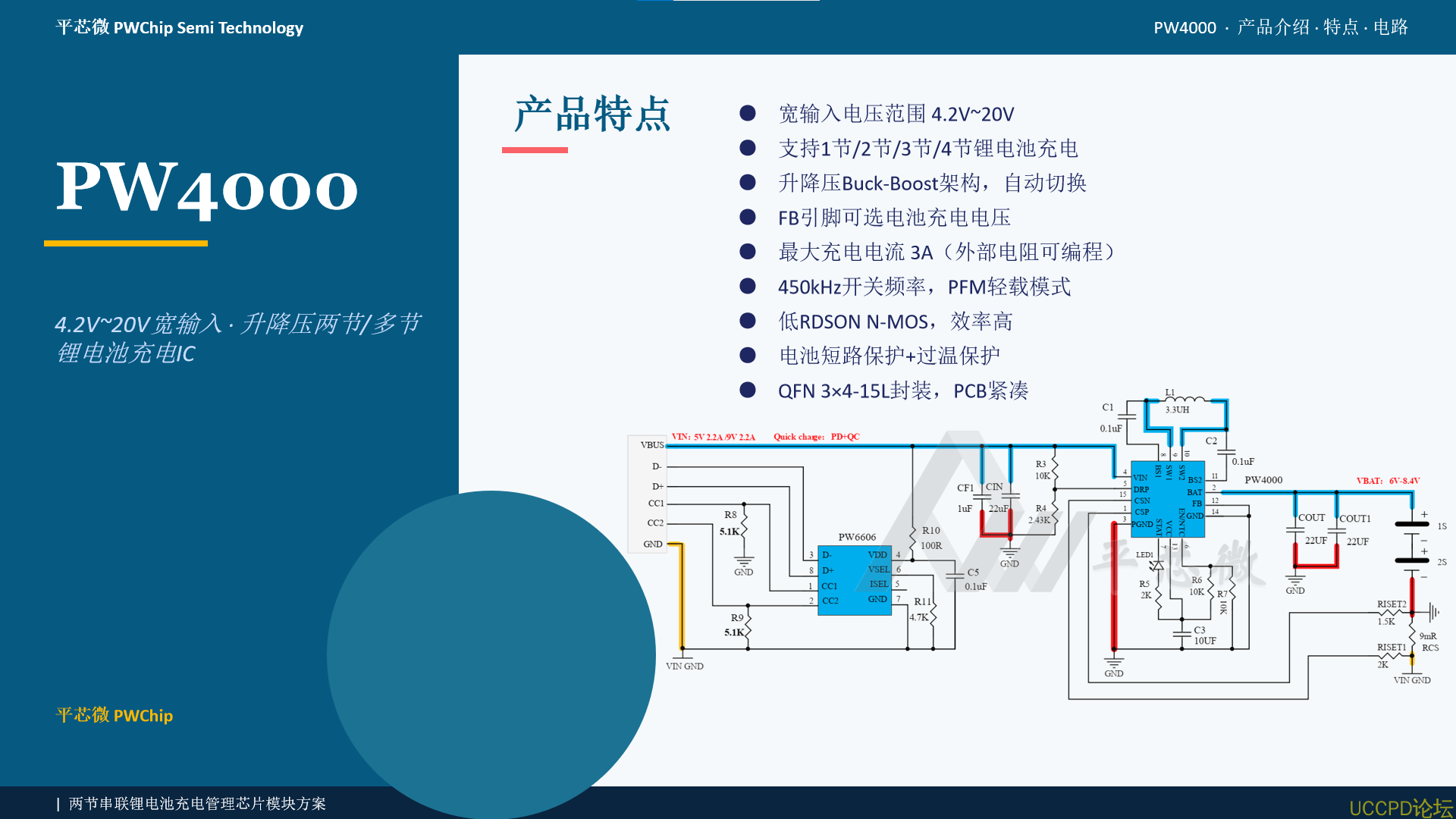

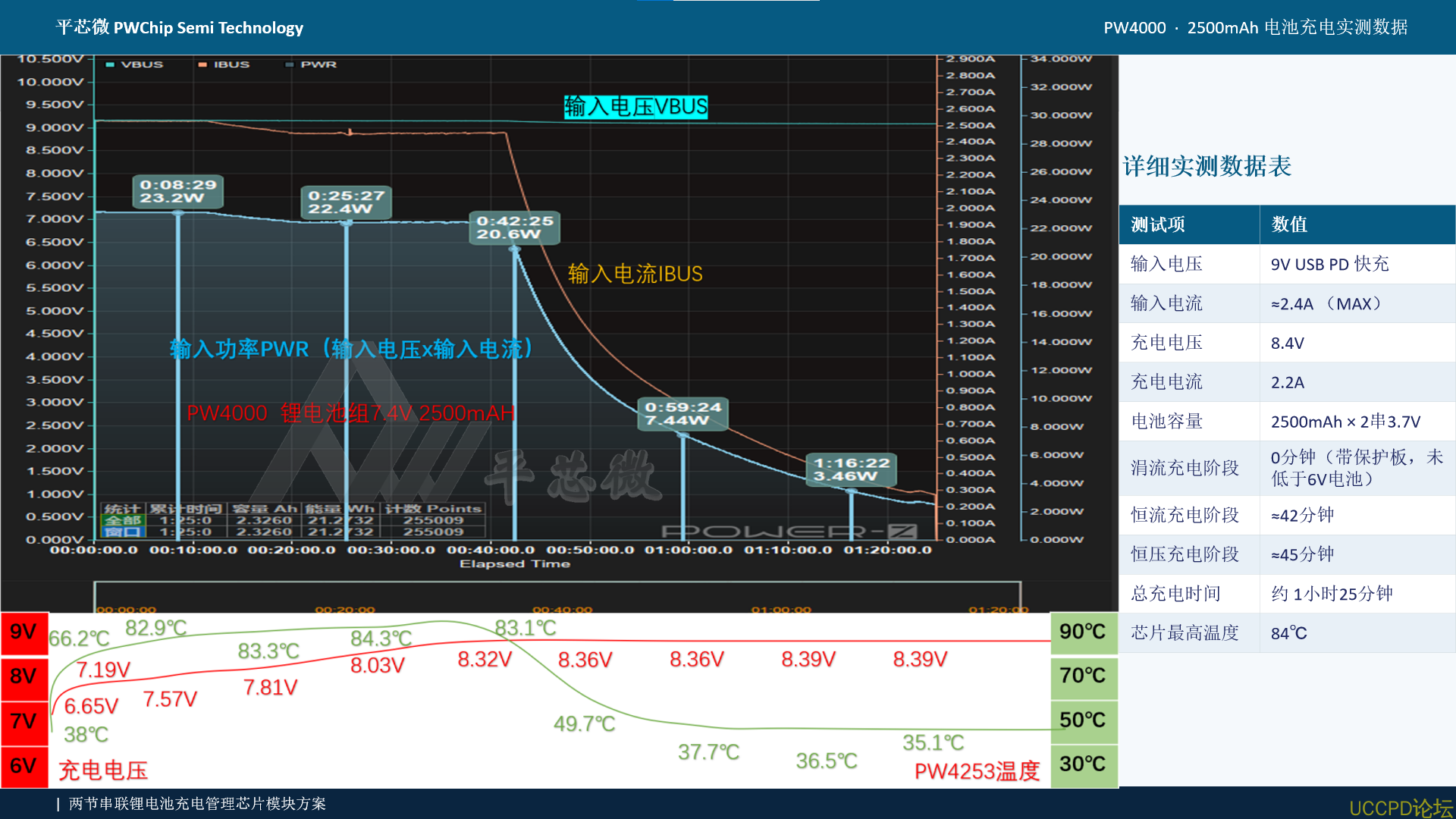

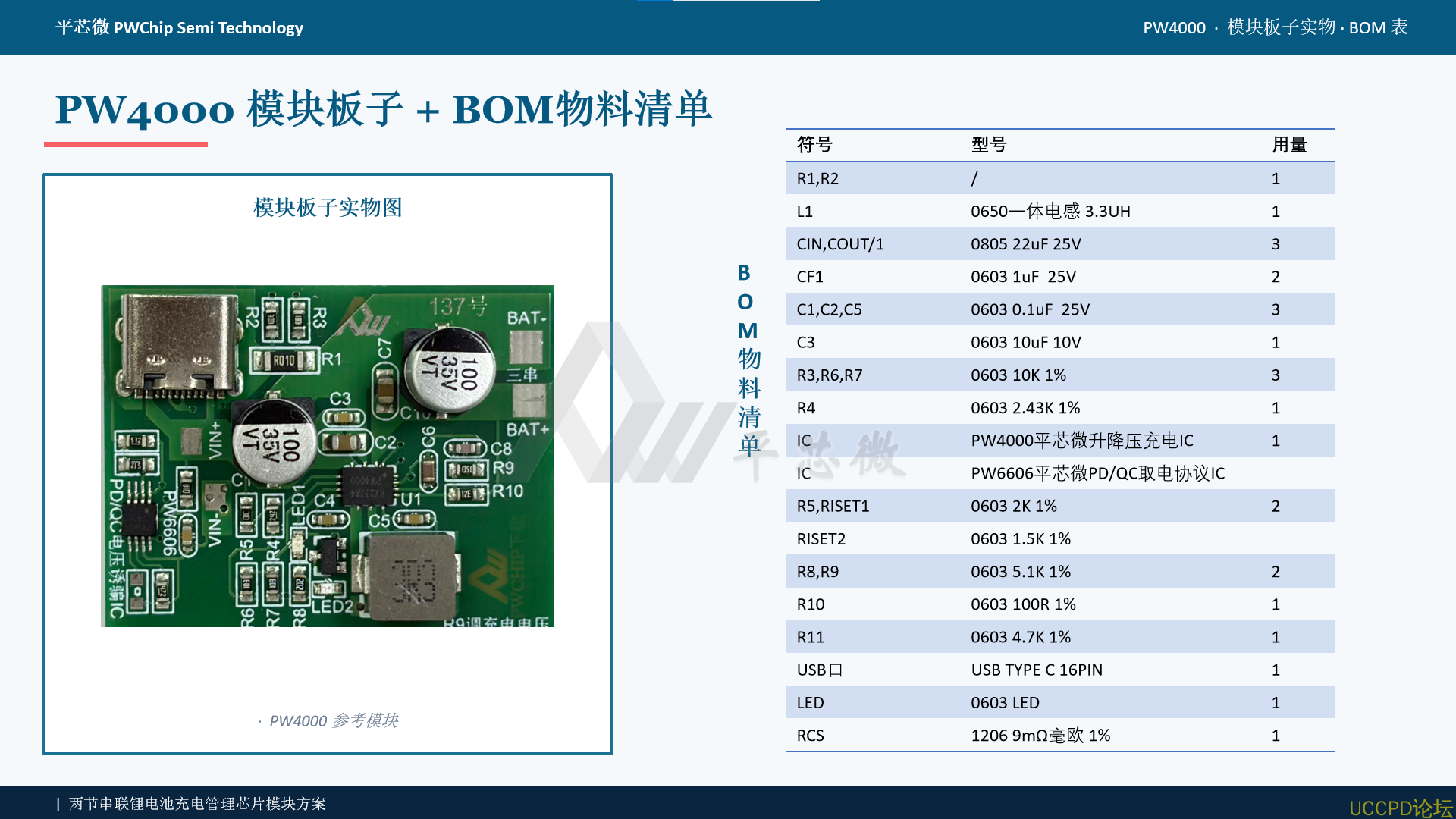

PW4000    PW4000·产品介绍·特点·电路

4.2V~20V宽输入·升降压两节/多节锂电池充电IC

产品特点

宽输入电压范围 4.2V~20V

支持1节/2节/3节/4节锂电池充电

升降压Buck-Boost架构，自动切换

FB引脚可选电池充电电压

最大充电电流 3A（外部电阻可编程）

450kHz开关频率，PFM轻载模式

低RDSON N-MOS，效率高

电池短路保护+过温保护

QFN 3×4-15L封装，PCB紧凑
