平芯微 HY2120-CB保护IC应用指南
一、

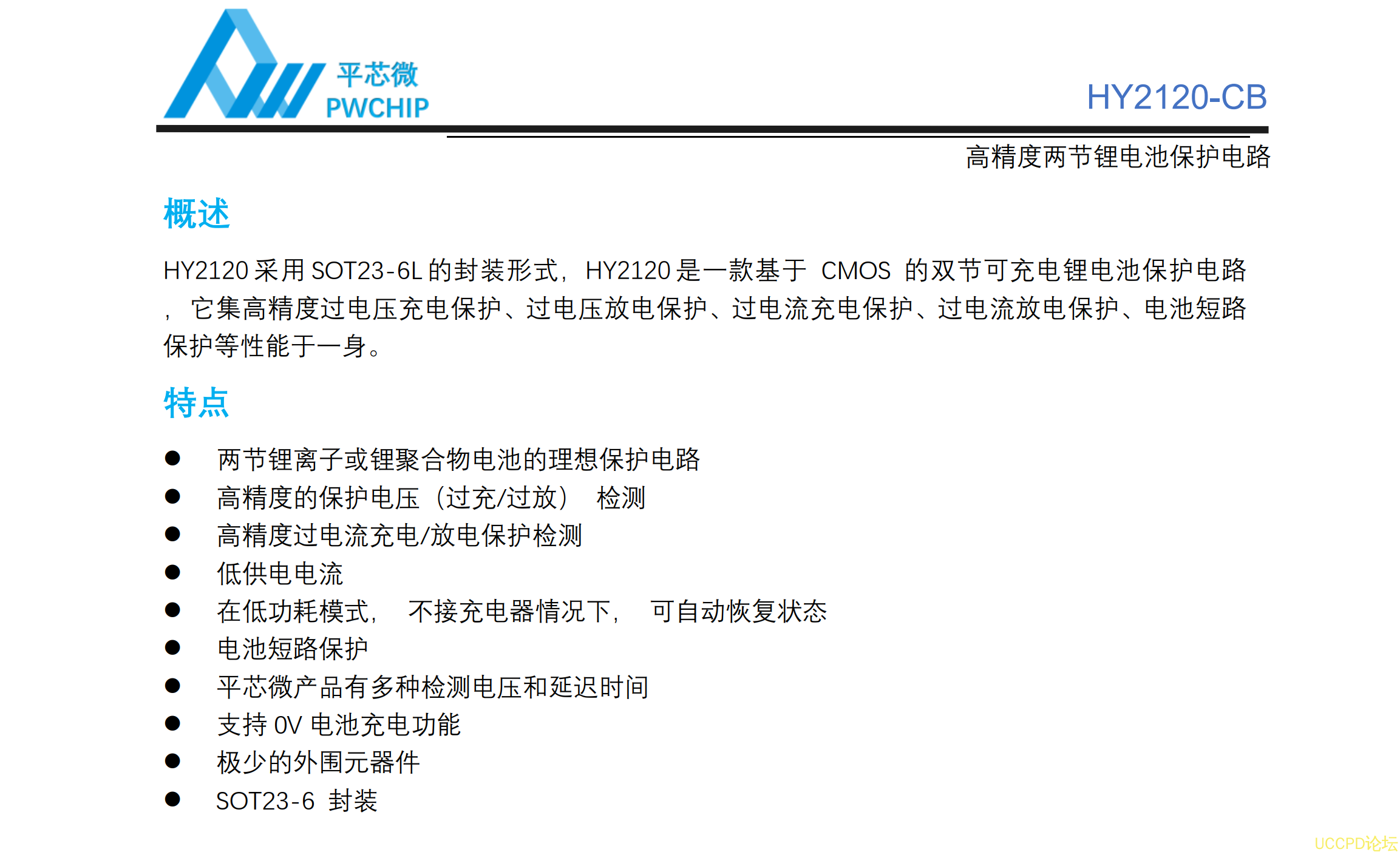

平芯微HY2120-CB介绍
封装：SOT23-6
适用电池：2 节串联锂电池（ 7.4V/8.4V ）
保护功能： 过充 / 过放 / 过流 / 短路
NTC 保护： 无
工作电流： 微安级（极低功耗）

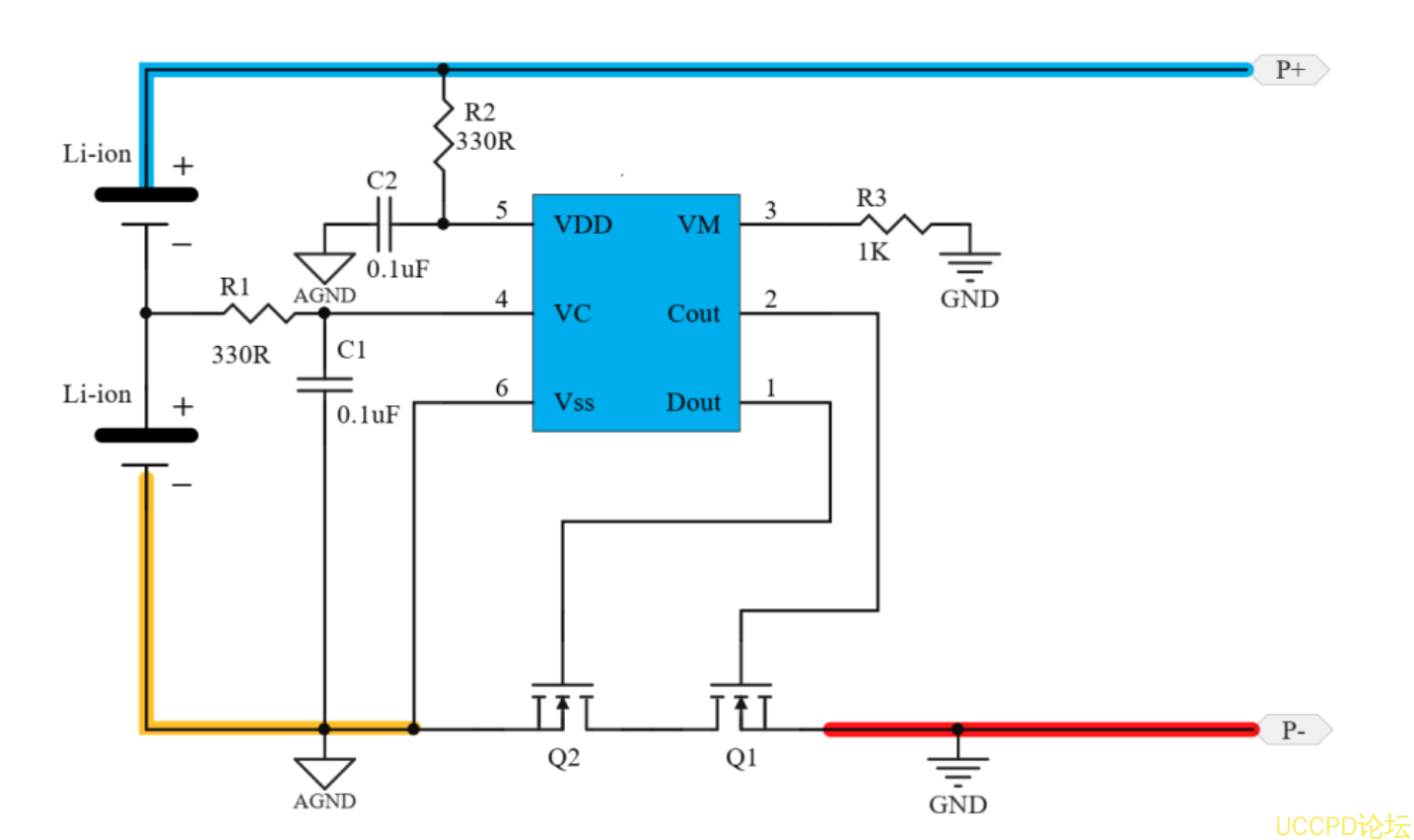

外围： 极简，只需几颗电容电阻 + 外置 MOS 管
平芯微HY2120-CB 保护 IC ，集成过充、过放、过流、短路四重保护，广泛应用于蓝牙音箱、小风扇、电动工具、 LED 灯具等产品。本文从工作原理到应用设计全面解析，并提供可直接替代的升级方案。

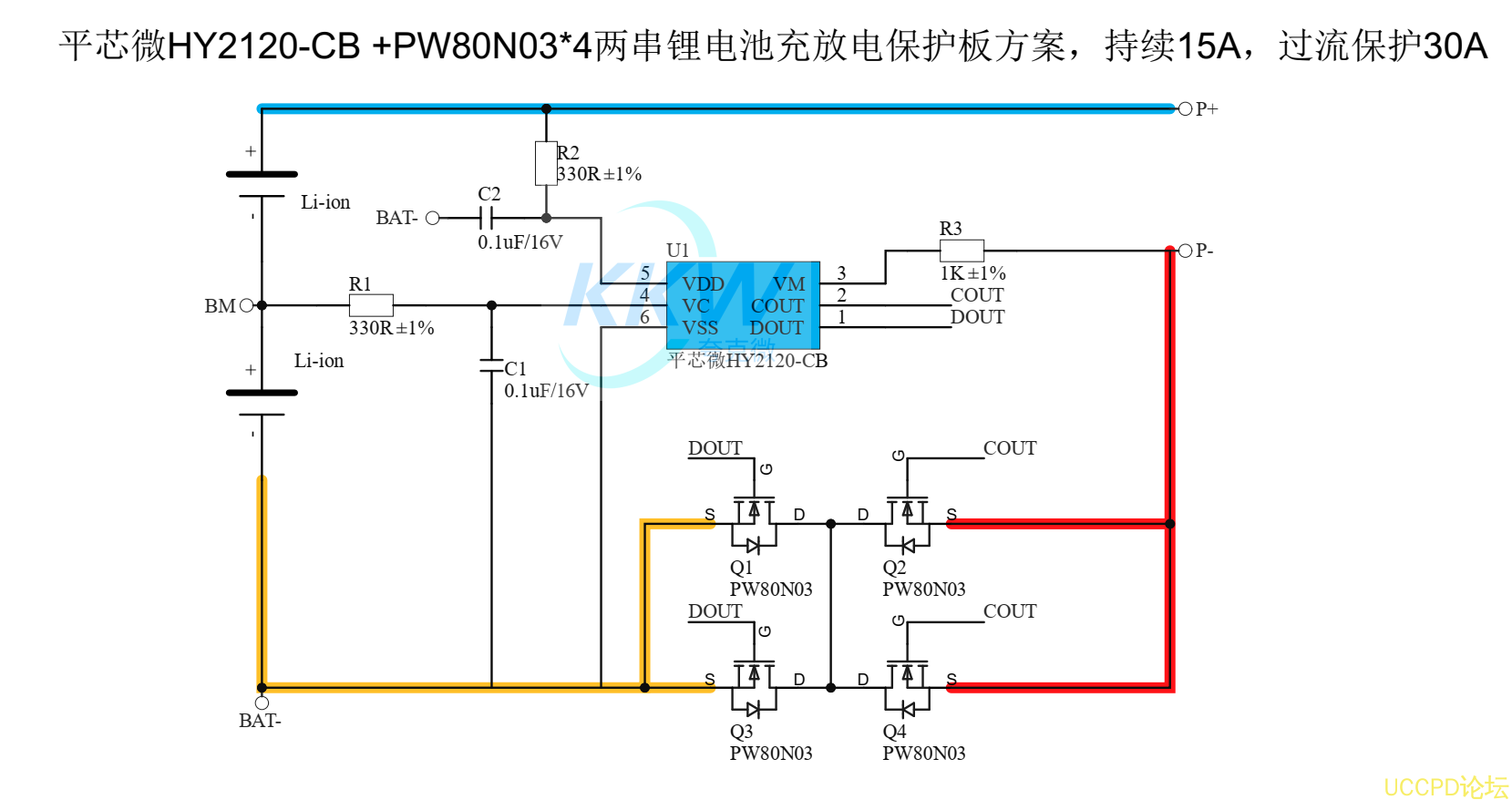

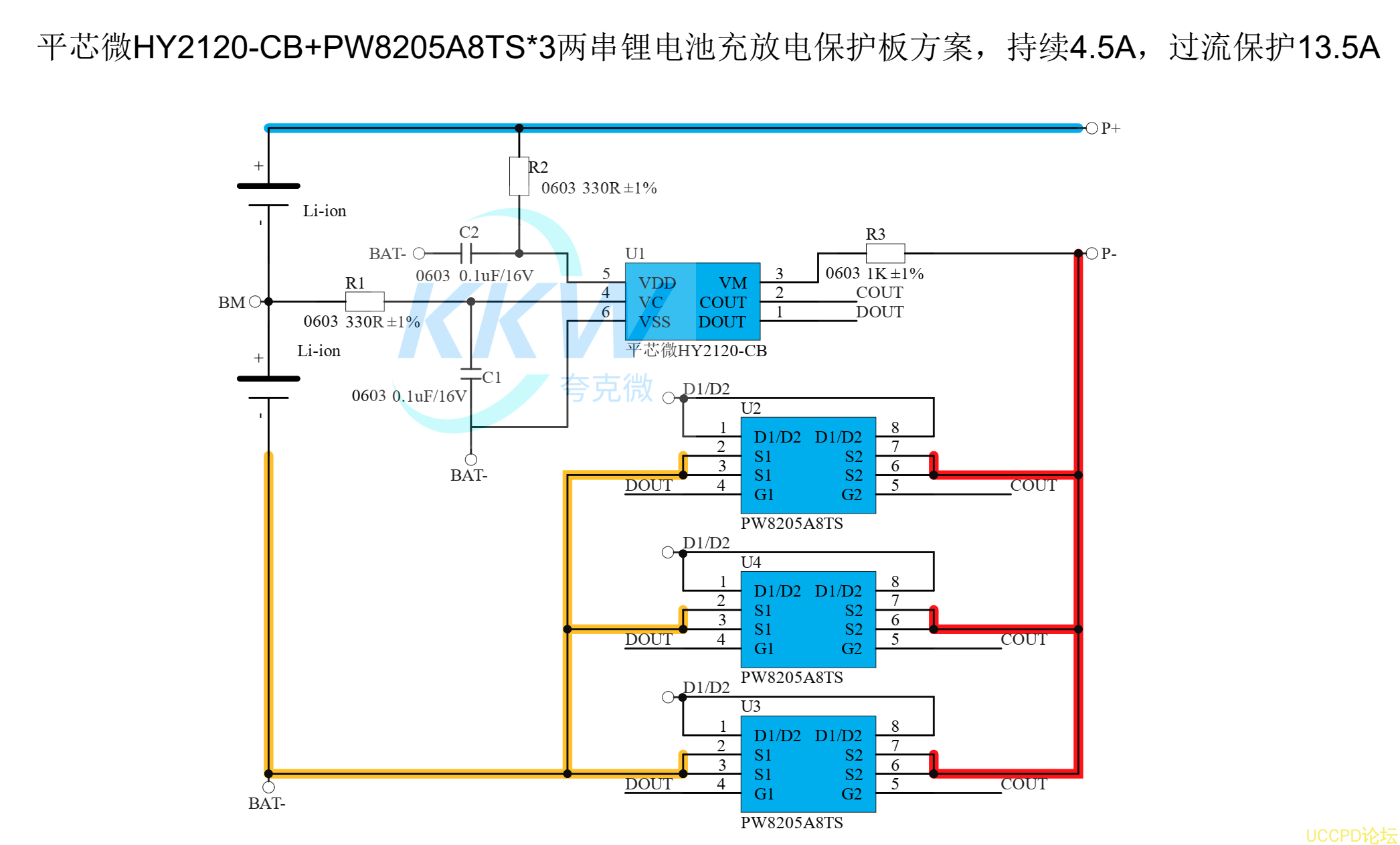

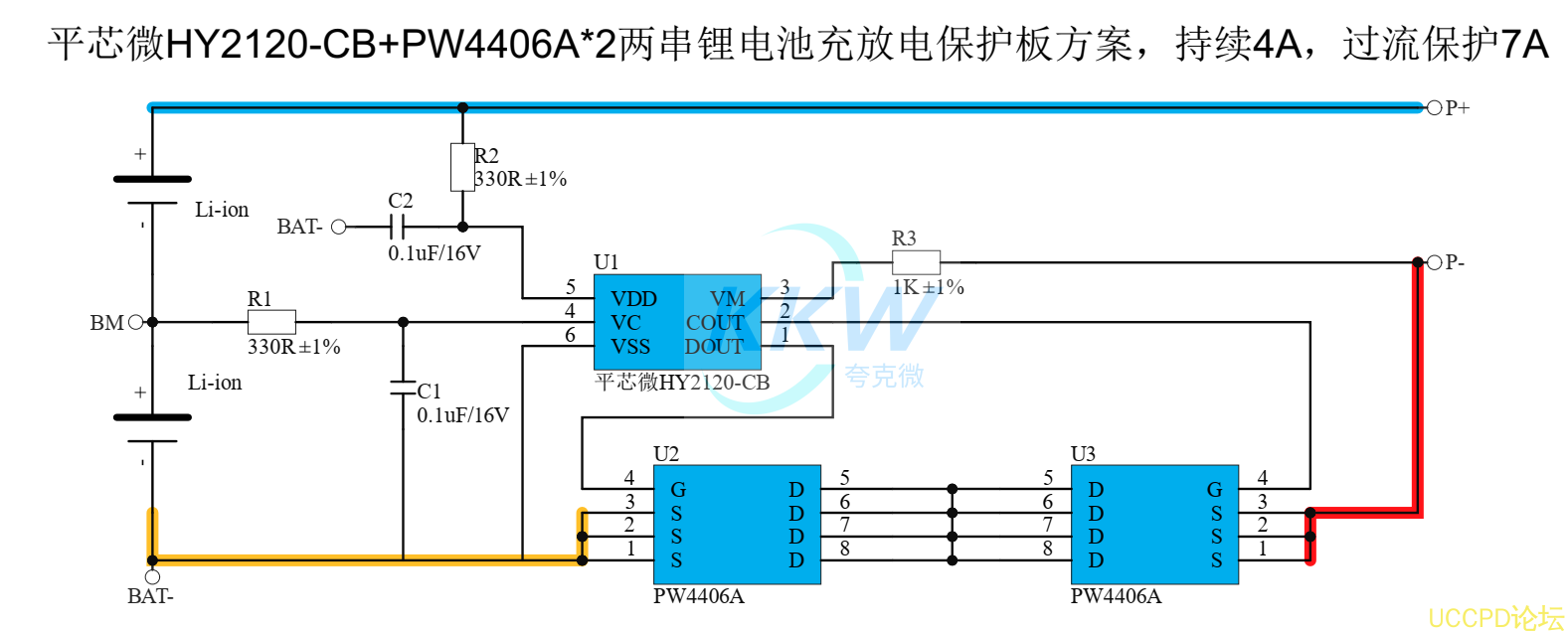

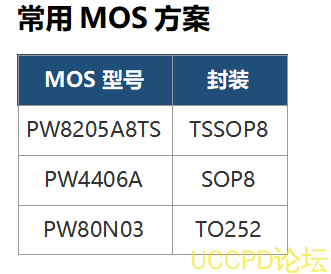

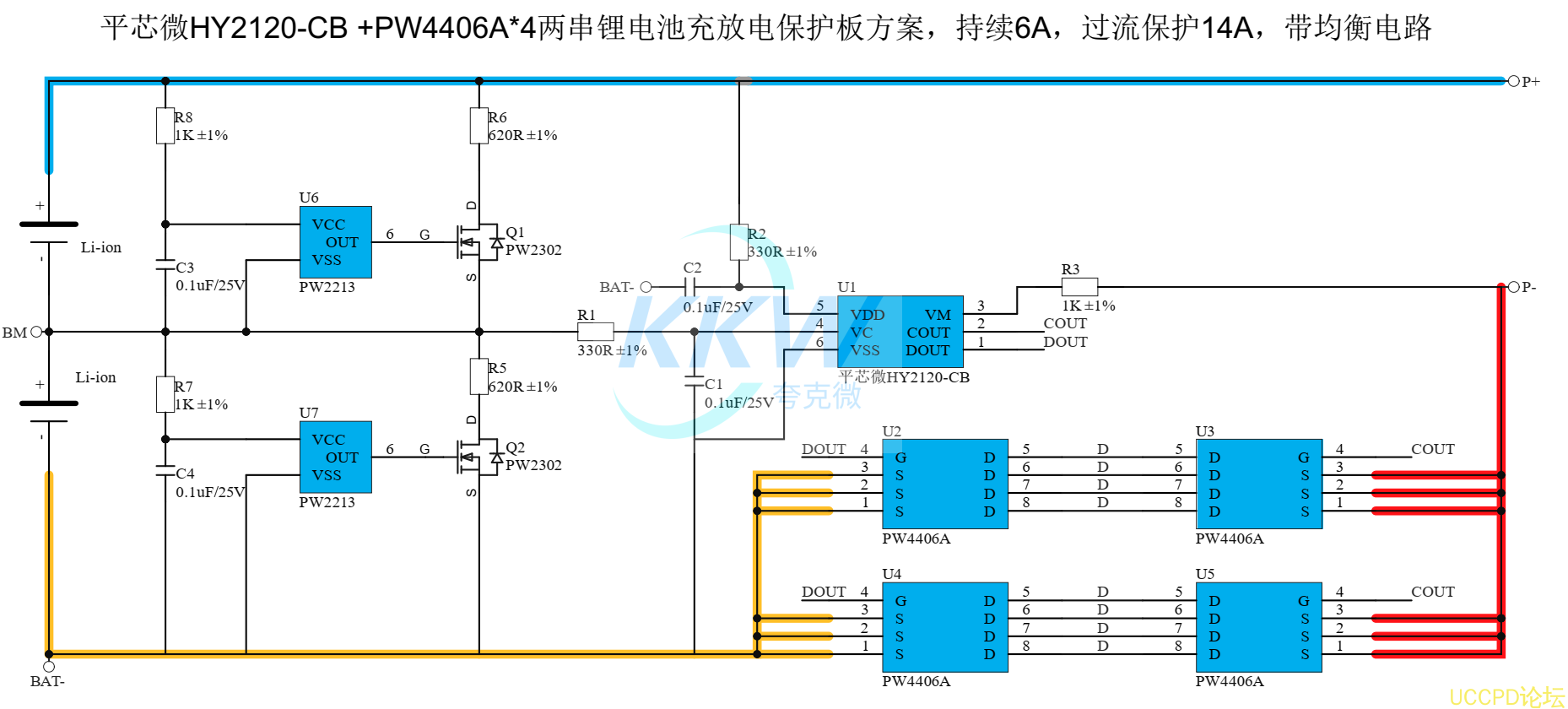

MOS 管选择
由于HY2120-CB 的过流保护直接依赖 MOS 管的 RDS(on) ，所以 MOS 选型直接决

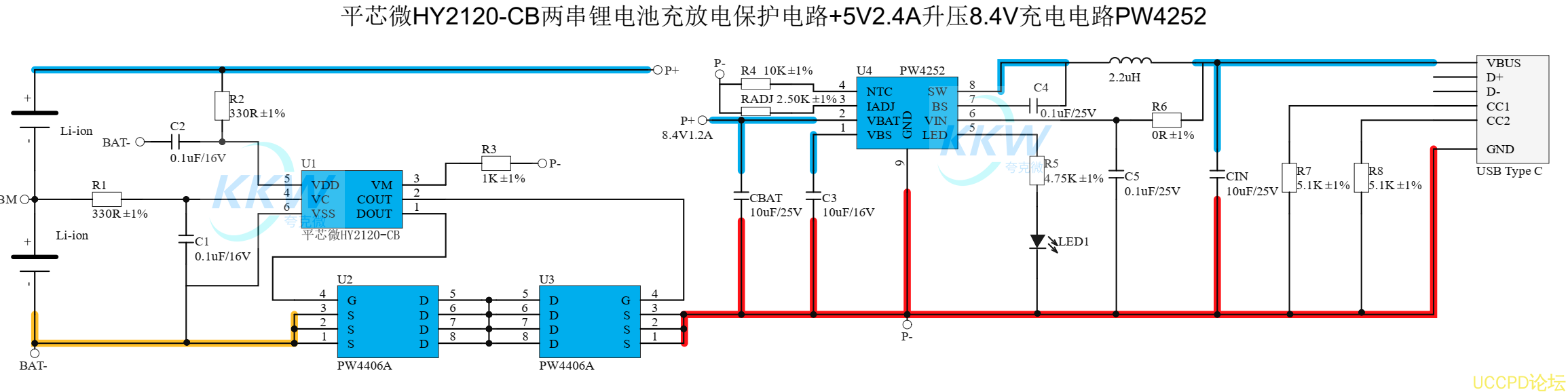

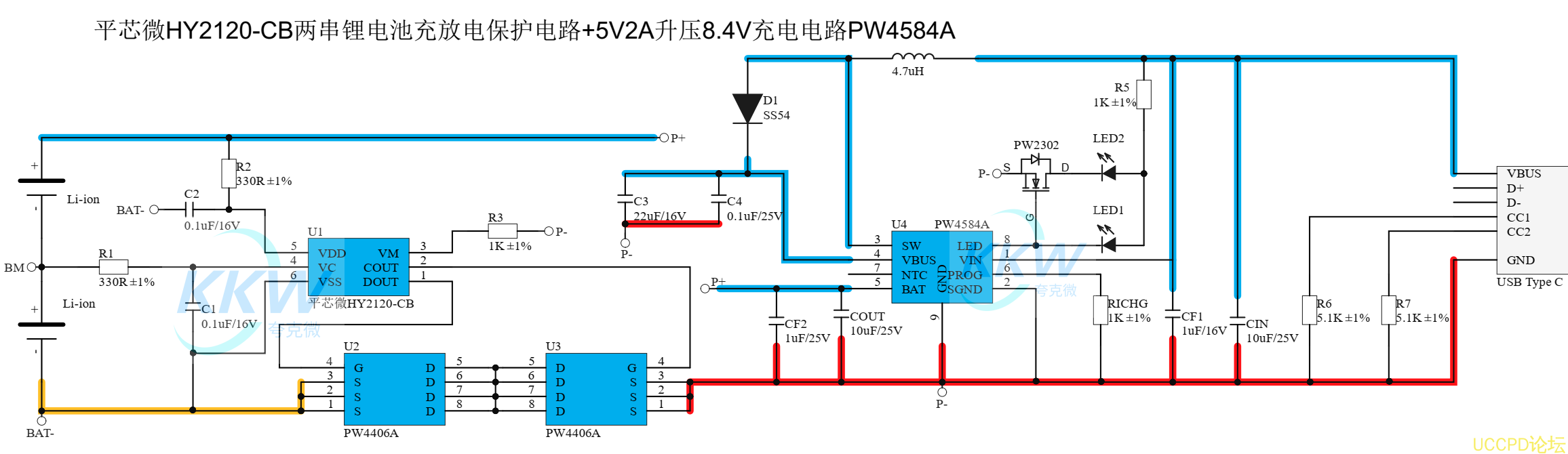

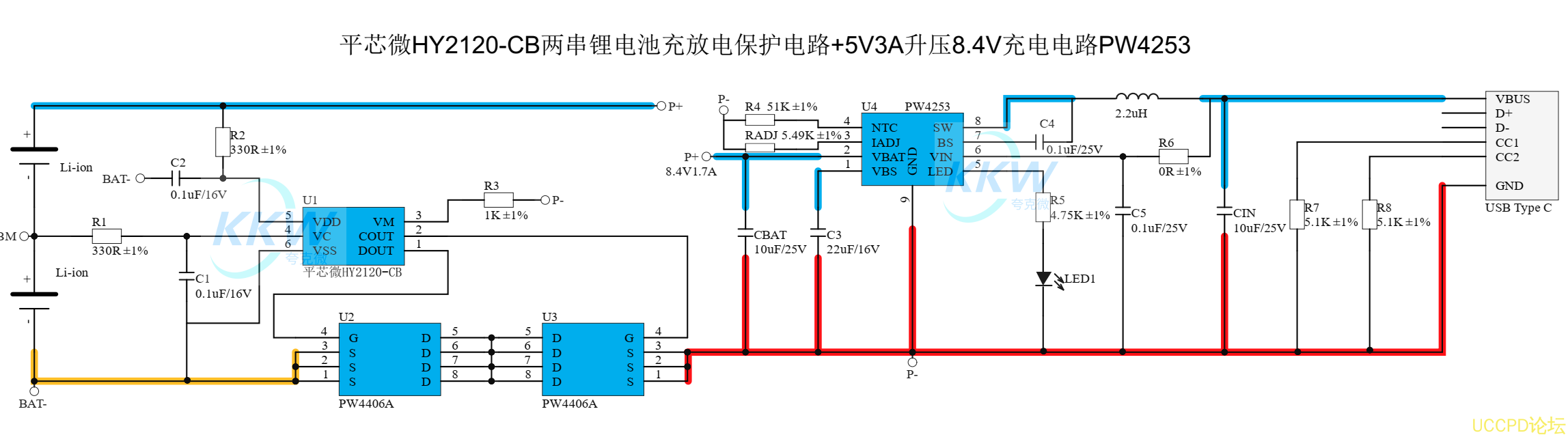

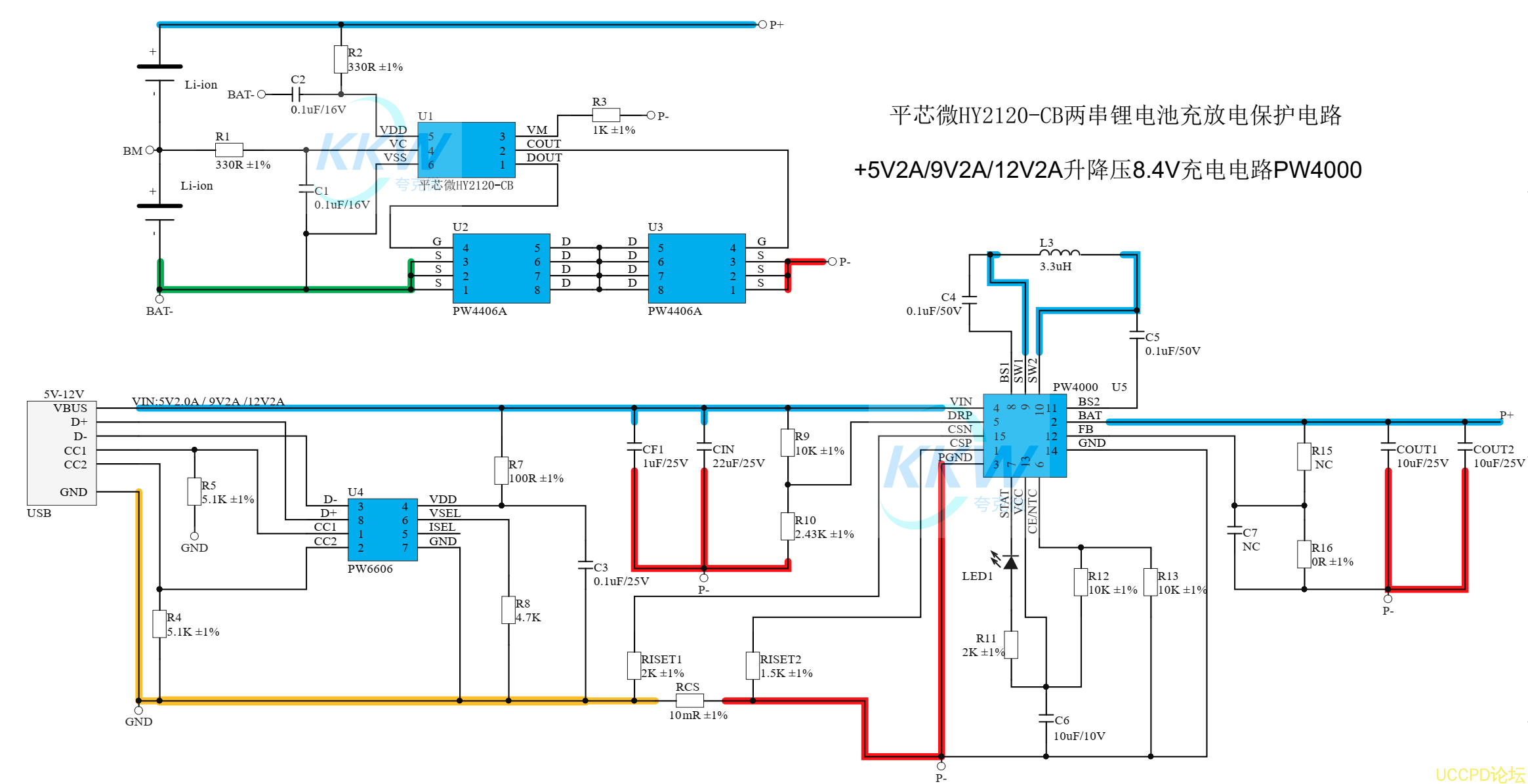

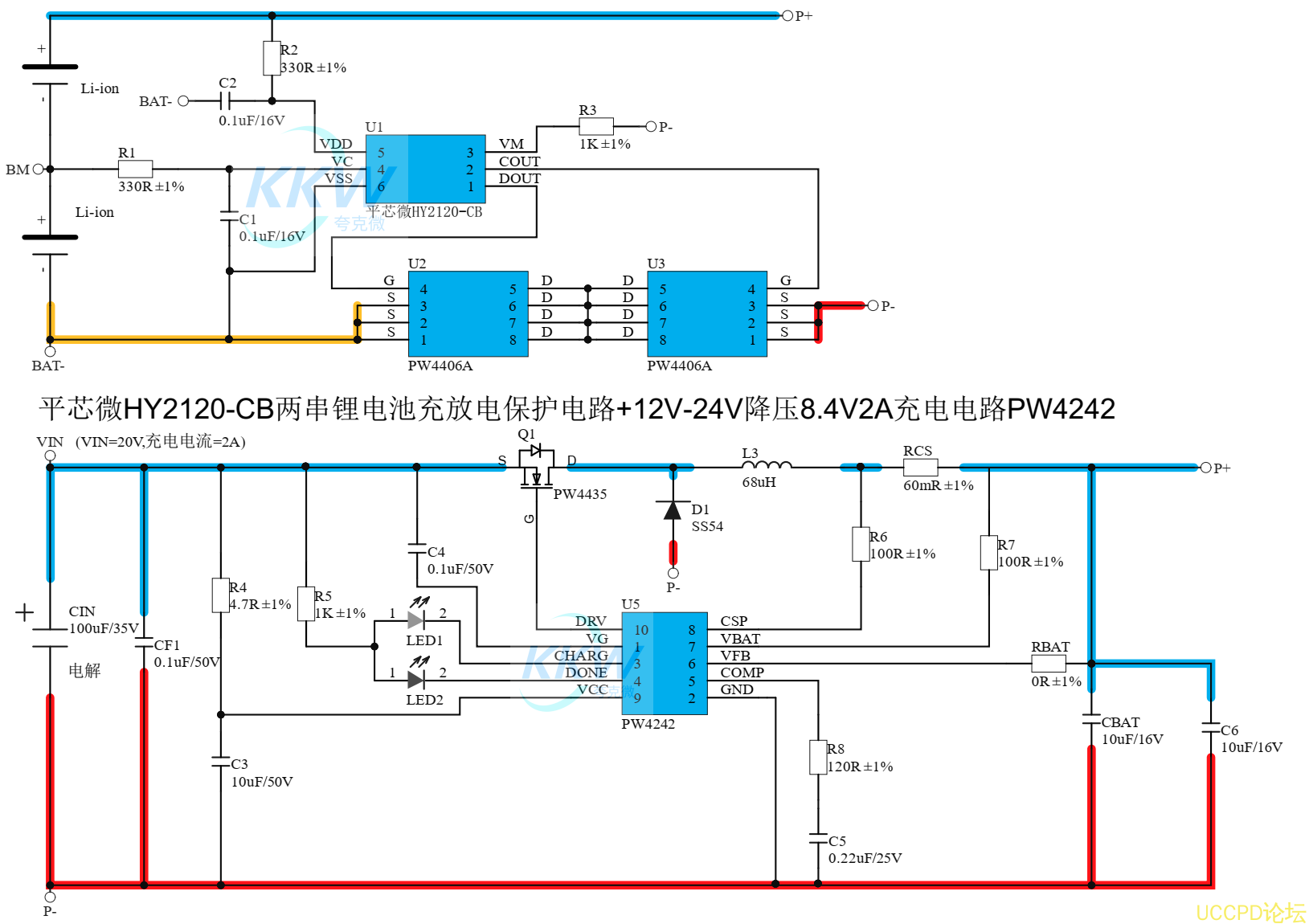

与充电电路二合一参考设计

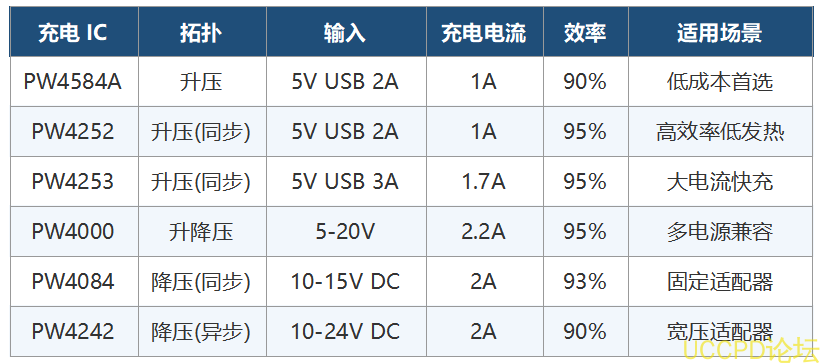

平芯微HY2120-CB 保护 IC 可以与多款充电 IC 搭配，实现充电 + 保护二合一设计。以下是经过实测的参考方案：
