新手开发usb type c快充PD充电产品,必需增加的知识

2019-10-16 11:05:41
技术管理员
原创
2269

USB type C带来的便利这些就不说了,不是我们的主题。

现在就讲讲我们USB type C设计充电产品的入门新手,需要了解,和更新换代的一些知识。

1,USB type C 充电必备通讯引脚:CC,D+,D-

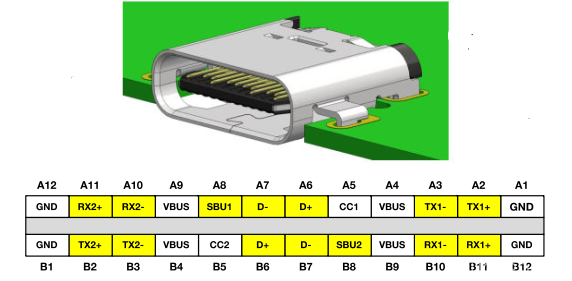

      我们都知道,一个标准的USB type C接口 是有24 pIN脚的,正反面各12 PIN.,如下图。

      在供电充电产品中,我们只需要用到VBUS,GND,CC1,CC2,D+1,D+2 ,D-1,D+2。这些引脚即可,其他RX,TX,SBU引脚无需用到,悬空即可。既然我们供电充电产品,有很多引脚没有用到,作为USB接口厂家,也迅速推出了,16脚,14脚等的USB TYPE C接口。

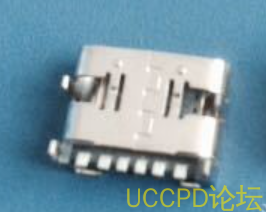

     有的USB TYPE C接口只有6个PIN脚,和5个等,有的甚至不带CC pin脚,不带CC pin脚的 USB接口,我们一般脚假TYPE C,就是一个USB TYPE C外壳的USB接口,这种功能就跟传统的TYPE A和MICRO B接口一样功能。






2,你需要知道USB type C PD充电产品,它是由MOS开关的,没有空载电压。

     如果你的是像我们上面说的,是没有CC pin脚的假USB TYPE C做的充电器,移动电源,车充的话,这个就不属于范围内。

     PD充电协议它需要CC引脚来通讯,PD芯片跟手机的通讯通道,就是CC pin脚。还有一个就是PD充电器,车充,移动电源类等,PD充电协议要求输出是有一个MOS,通过CC通讯后,才打开MOS,让输出导通,这才有电压和电流的。所以不接任何东西时,USB TYPE C接口时无电压状况,因为MOS还没有打开。需要通过PD芯片跟手机/设备通讯,握手成功后,才打开导通输出。


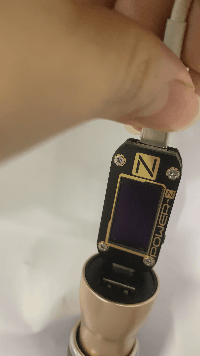

3,usb type c快充PD充电产品需要如何测试,每次都拿手机吗?

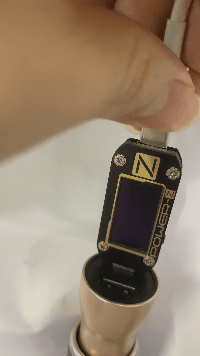

     这个其实不是的,就像QC快充一样,大批量生产时,都是采用了 QC快充测试板,或者QC测试仪器。

      PD快充当然也是有自己的测试工具的,淘宝:搜索:PD快充测试板。即可有很多推荐给你选择。




4,你需要知道DFP和DRP时什么意思.

    DFP(Downstream Facing Port): 下行端口,可以理解为Host,DFP提供VBUS,也可以提供数据。典型的DFP设备是电源适配器和车充,因为它永远都只是提供电源。

    DRP(Dual Role Port): 双角色端口,DRP既可以做DFP(Host),也可以做UFP(Device),也可以在DFP与UFP间动态切换。典型的DRP设备是电脑(电脑可以作为USB的主机,也可以作为被充电的设备(苹果新推出的MAC Book Air)),具OTG功能的手机(手机可以作为被充电和被读数据的设备,也可以作为主机为其他设备提供电源或者读取U盘数据),移动电源(放电和充电可通过一个USB Type-C,即此口可以放电也可以充电)。
