1V升压3V模块芯片，大电流，PW5100代理

2020-10-26 16:48:00
夸克微
原创
1975

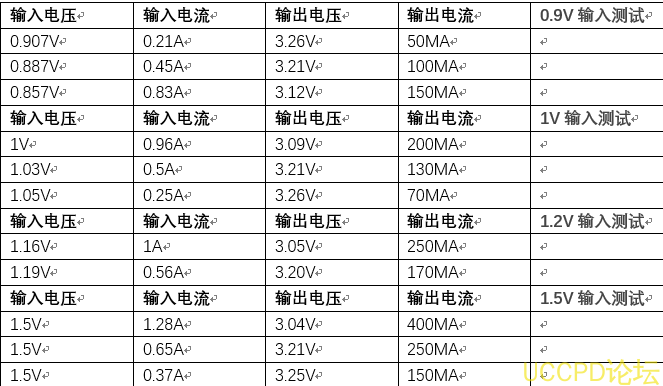

1V升 3V，输出 100MA升压 IC

1V升 3V芯片， IC外围简单

1V升 3V模块芯片，功耗低

1V升压 3V芯片，外围仅 3个元件

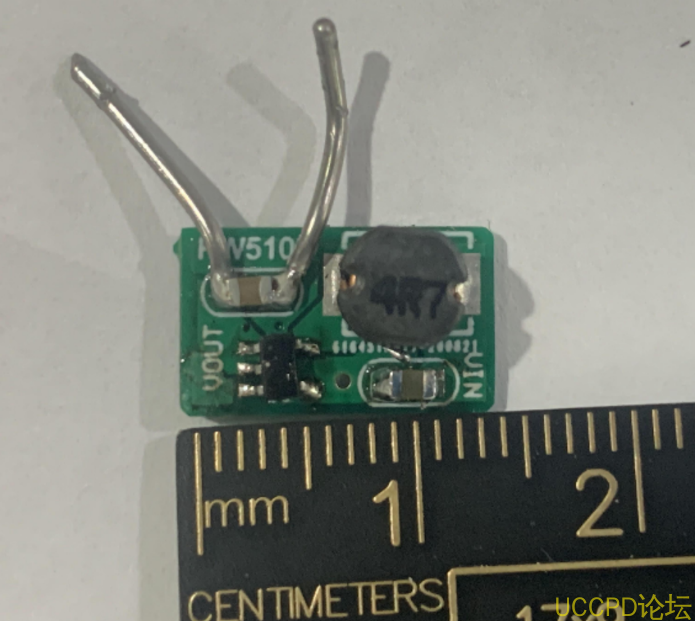

1V升压 3V模块芯片，大电流

1V升压 3V，稳压芯片

1V转 3V芯片，功耗低，电流大

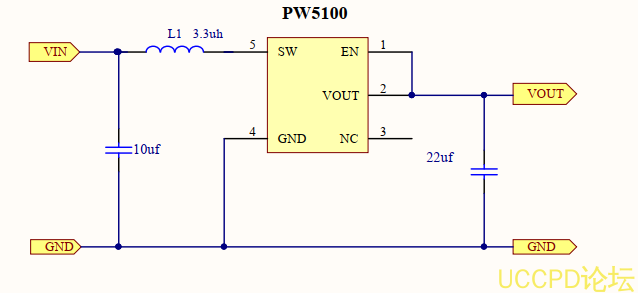

1V转 3V电路图， 100MA输出

 PW5100 是一款低静态电流、高效率、 PFM 模式控制的同步升压变换器。 PW5100 所需的外部元件非常少，只需要一个电感和输入、输出电容就可以提供 3.0V~5.0V 的稳定的低噪声输出电压。 芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、 PFM 控制电路、过流保护电路、同步管控制以及功率管等。振荡电路提供基准震荡频率和固定的脉宽；参考电压电路提供稳定的参考电平；并且由于采用内部的修正技术，保证了输出电压可达到± 2.5%精度。

PW5100输入电压范围 0.7V-5V，输出固定电压： 3V， 3.3V， 5V，效率最高 95%，低功耗 10Ua,芯片开关电路 1.5A，封装 SOT23-5，电感采用 1uh-10uh。

代理商：
深圳市夸克微科技
郑先生 ：13528458039
QQ      2867714804
