1V转3V电路图,200MA输出,PW5100代理
- 2020-10-26 17:18:00
- 夸克微 原创
- 2092
1V升
3V,输出
100MA升压
IC
1V升
3V芯片,
IC外围简单
1V升
3V模块芯片,功耗低
1V升压
3V芯片,外围仅
3个元件
1V升压
3V模块芯片,大电流
1V升压
3V,稳压芯片
1V转
3V芯片,功耗低,电流大

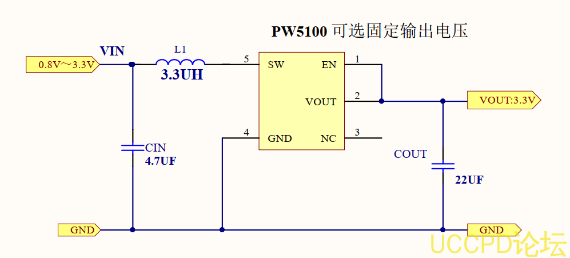

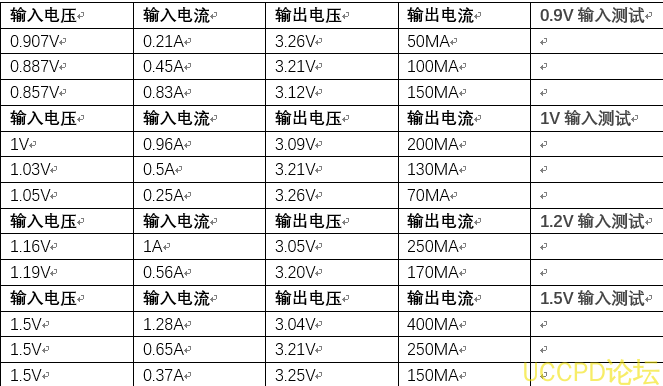

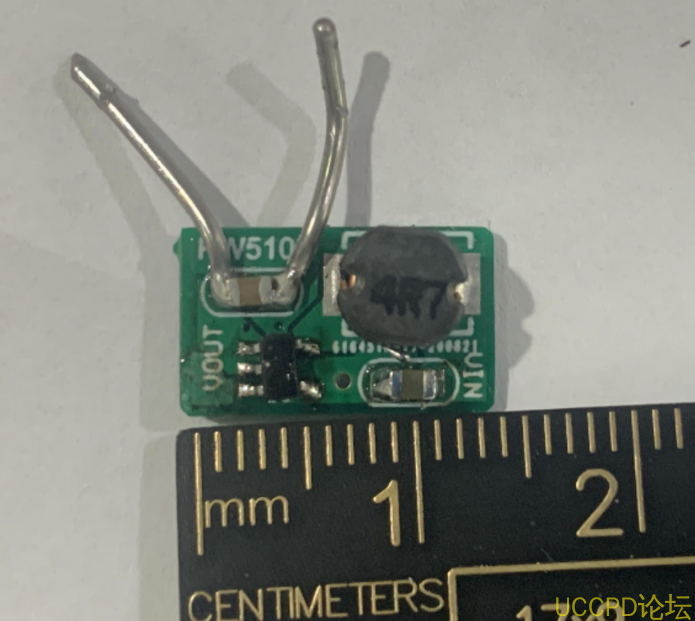

PW5100 是一款低静态电流、高效率、 PFM 模式控制的同步升压变换器。 PW5100 所需的外部元件非常少,只需要一个电感和输入、输出电容就可以提供 3.0V~5.0V 的稳定的低噪声输出电压。 芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、 PFM 控制电路、过流保护电路、同步管控制以及功率管等。振荡电路提供基准震荡频率和固定的脉宽;参考电压电路提供稳定的参考电平;并且由于采用内部的修正技术,保证了输出电压可达到± 2.5%精度。
PW5100输入电压范围 0.7V-5V,输出固定电压: 3V, 3.3V, 5V,效率最高 95%,低功耗 10Ua,芯片开关电路 1.5A,封装 SOT23-5,电感采用 1uh-10uh。
PW5100 是一款高效率、 10uA低功耗、低纹波、高工作频率 1.2MHZ的 PFM 同步升压 DC/DC 变换器。输入电压最低 0.7V,输入电压范围 0.7V-5V之间,输出电压可选固定输出值,从 3.0V 至 5.0V 的固定输出电压 .最大开关电流 1.5A.
