1.5V升压3.3V电路图

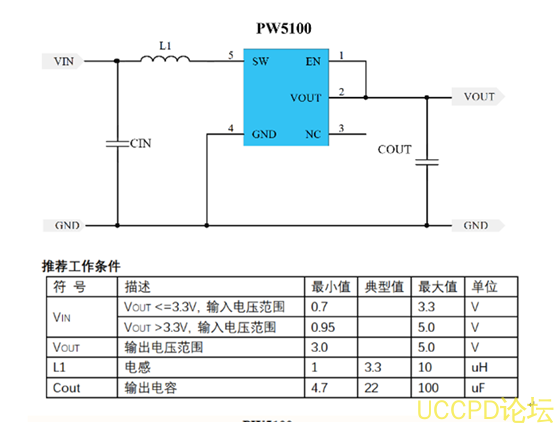

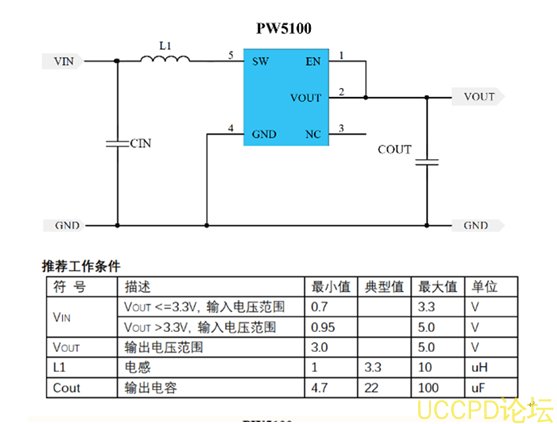

PW5100 是一款低静态电流、高效率、 PFM 模式控制的同步升压变换器。 PW5100 所需的外部元件非常少，只需要一个电感和输入、输出电容就可以提供 3.0V~5.0V 的稳定的低噪声输出电压。 芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、 PFM 控制电路、过流保护电路、同步管控制以及功率管等。振荡电路提供基准震荡频率和固定的脉宽；参考电压电路提供稳定的参考电平；并且由于采用内部的修正技术，保证了输出电压可达到± 2.5%精度。

PW5100输入电压范围 0.7V-5V，输出固定电压： 3V， 3.3V， 5V，效率最高 95%，低功耗 10Ua,芯片开关电路 1.5A，封装 SOT23-5，电感采用 1uh-10uh。

PW5100 是一款高效率、 10uA低功耗、低纹波、高工作频率 1.2MHZ的 PFM 同步升压 DC/DC 变换器。输入电压最低 0.7V，输入电压范围 0.7V-5V之间，输出电压可选固定输出值，从 3.0V 至 5.0V 的固定输出电压 .最大开关电流 1.5A.

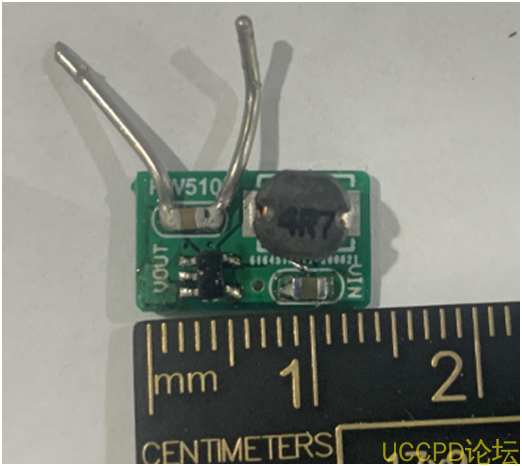

PW5100适用于 1节干电池 1.5V/镍氢电池 1.2V， 2节干电池 /镍氢电池， 3节干电池 /镍氢电池输入，升压稳压芯片。最高效率 95%。
