 充电器的D+,D-为什么常常看到加了电阻?


 其实,这个D+,D-加的电阻是为了给手机,平板等提供信号检测用的。一般叫分压电阻。

 不同的阻值的电阻,D+.D-的电压也是不一样,手机,平板就是通过检测识别D+,D-的电压来检测判断充电器状态的动作。


我们都知道苹果有1A充电器,2A充电器,和2.4A的充电器,那么这些不同电流的充电器,手机是如何来识别判断的呢?

就是靠的D+,D-的分压电阻,的D+,D-电压值来判断的。

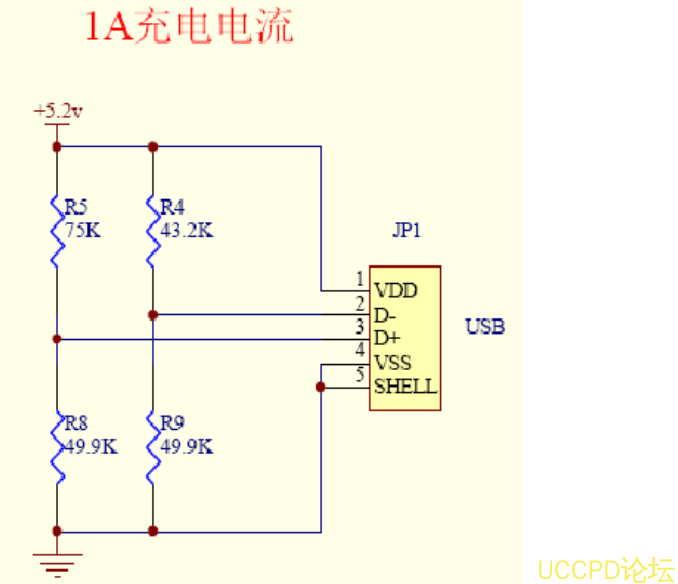

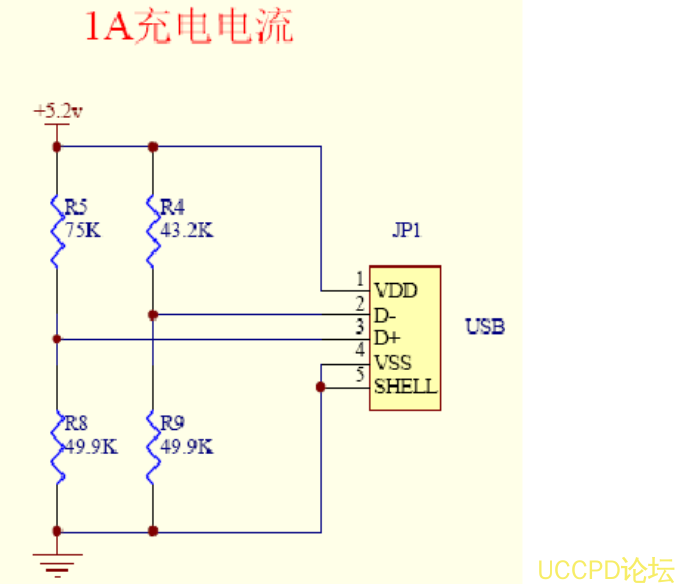

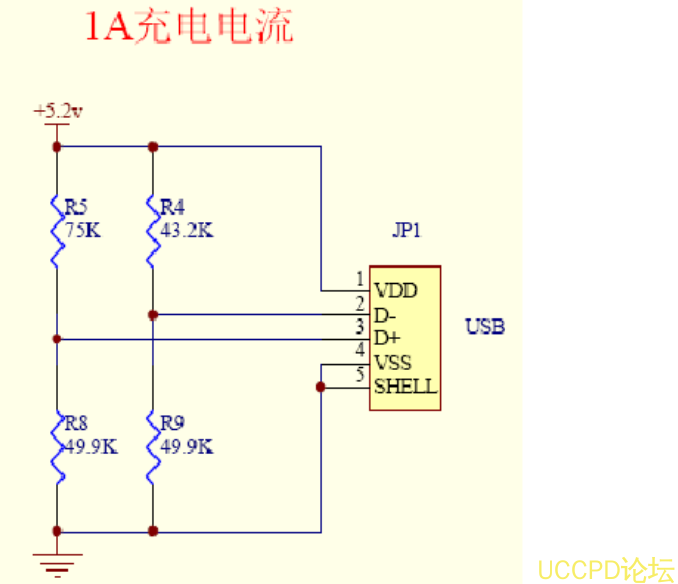

如果苹果手机检测到充电器的D+.D-电压为:2V 和2.7V,手机就通知内部的电源管理芯片,打开1A最大充电电流。

如果苹果手机检测到 充电器的D+.D-电压为:2.7V 和2V,手机就通知内部的电源管理芯片,打开2A最大充电电流。

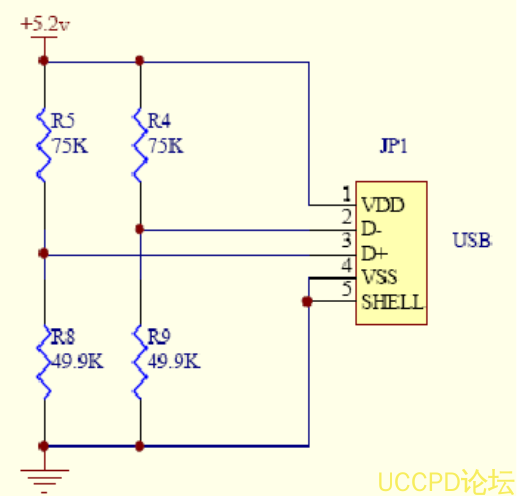

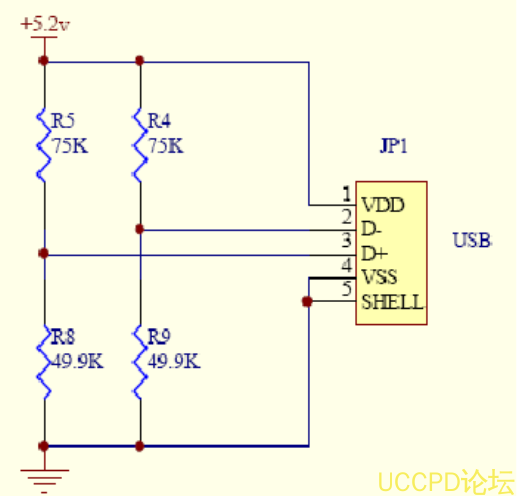

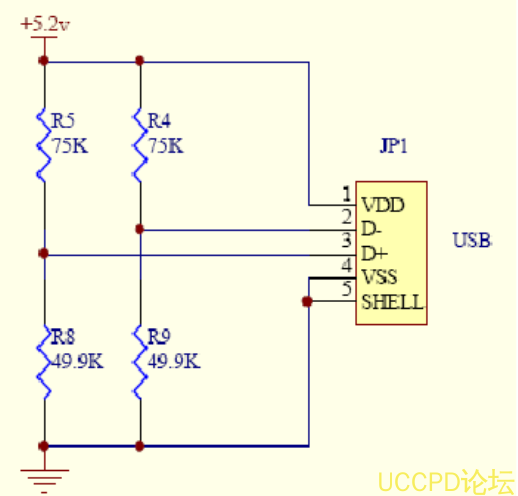

如果苹果手机检测到 充电器的 D+.D-电压为:2.7V 和2.7V,手机就通知内部的电源管理芯片,打开2.4A最大充电电流。


安卓手机和三星手机又是不同的D+.D-电压了

安卓手机都能兼容的模式是:D+,D-短接在一起。这是1A模式

三星手机是:D+,D-电压都是1.2V,这是2A模式。


太多的分压电阻,不但占用了PCB空间,和成本,兼容性等问题。

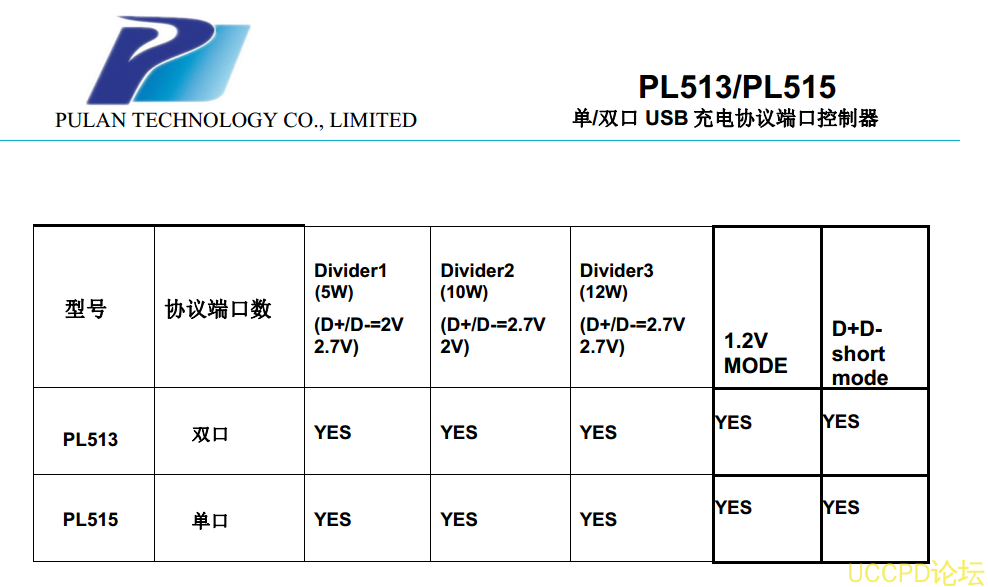

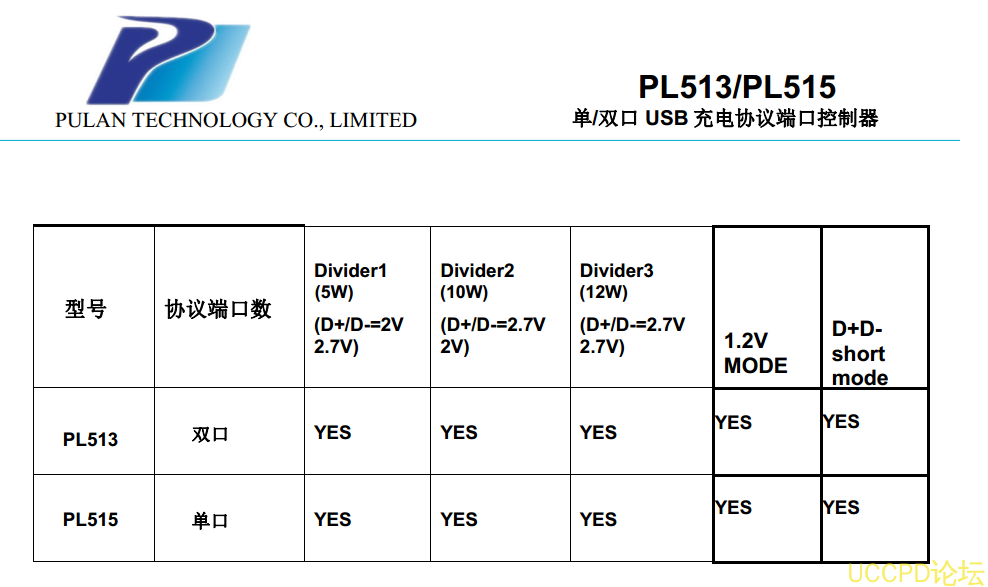

一些芯片厂家也是很快的研发出了兼容上面所有模式的USB 智能识别IC,早上是TI的,后来

中国消费市场大量使用,这些类似芯片也是很多了。如:
