1.2V升压3V电路图
- 2020-11-05 11:56:00
- 夸克微 原创
- 2806
干电池升压芯片，干电池升压 IC：
PW5100是一款高效率、 10uA低功耗、带 EN可关断脚的同步升压 IC，
PW5100输入电压： 0.7V-5V
PW5100输出电压： 3V,3.3V,5V固定值。
两节干电池由于耗电量电压会降低，无法长期稳定的输出3V或者3.3V供电，直接两节干电池会供电电压不稳，影响后面电路稳定。
PW5100 是一款高效率、 10uA低功耗、低纹波、高工作频率 1.2MHZ的 PFM 带 EN关断脚的同步升压 DC/DC 变换器。输入电压最低 0.7V，输入电压范围 0.7V-5V之间，输出电压可选固定输出值，从 3.0V 至 5.0V 的固定输出电压 .最大开关电流 1.5A.
PW5100是一款高效率、 10uA低功耗、低纹波的同步升压 IC，
PW5100输入电压： 0.7V-5V
PW5100输出电压： 3V,3.3V,5V固定值，最大开关电路 1.5A

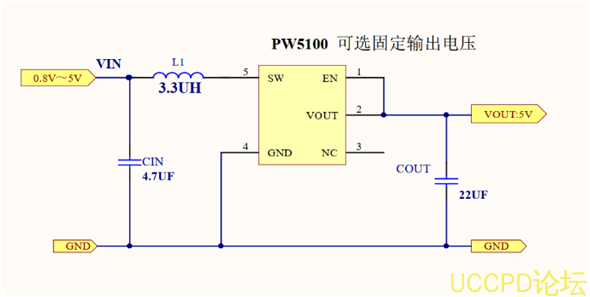

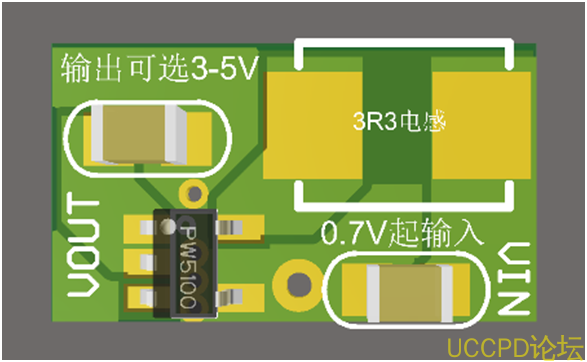

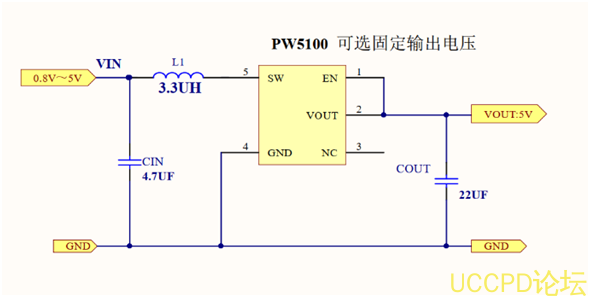

PW5100外围简洁，仅需要 2个贴片电容，一个贴片电感（ 1uh-4.7uh）即可
PW代理商：深圳市夸克微科技
郑生： 13528458039
QQ ： 2867714804
