1.8V升压3.3V电源芯片

2020-11-05 15:20:00
夸克微
原创
630

PW5100 是一款高效率、低功耗、低纹波、高工作频率的 PFM 同步升压 DC/DC 变换器。

输出电压可以进行内部调节,实现从 3.0V 5.0V 的固定输出电压, 调节步进为 0.1V

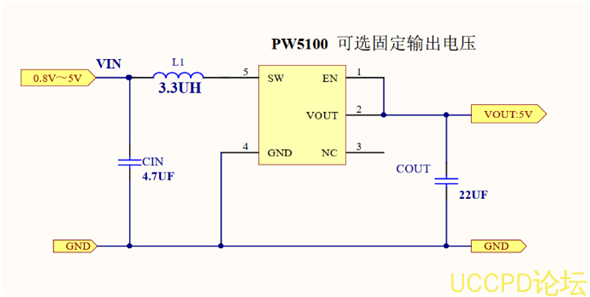

PW5100 仅需要三个外围元件,就可将低输入电压升压到所需的工作电压。系统的工作频

率高达 1.2MHz, 支持小型的外部电感器和输出电容器, 同时又能保持超低的静态电流,实现最高的效率。

产品特点

最大效率可达: 95

最高工作频率: 1.2MHz

超低启动电压: 0.7V@Io=1mA

宽输入电压范围: 0.7V 5.0V

输入静态电流: 10uA@VIN=2.0V

输出电压可选: 3.0V 5.0V@step=0.1V

输出电压精度: ±2.5%

低纹波 ,低噪声: ±10mV@Io=50mA

使能关断控制: ≤ 0.2V(低电平), ≥ 0.4*Vout(高电平)

应用范围

1 3 节碱性电池或镍氢电池供电应用

蓝牙耳机充电仓、数码相机

LED 灯、血压计、遥控玩具

无线耳机、无线鼠标键盘、防丢器

MP3 VCR PDA 等手持电子设备


PW代理商:深圳市夸克微科技
郑生: 13528458039
QQ : 2867714804
