3.7V转3.3V的升降压IC和LDO
- 2020-11-16 15:27:00
- 夸克微 原创
- 2991
3.7V转 3.3V， 5V转 3.3V可选择：1升降压芯片， 2单降压芯片， 3LDO稳压芯片。
1，升降压芯片：
3.7V电压一般都是锂电池多，锂电池的标称电压是 3.7V，锂电池满电电压是达到 4.2V，一般带保护板的话，最低放电电压是 3V，所以锂电池的输入电压是 3V-4.2V直接。
如何将 3V-4.2V的电压稳压成固定 3.3V呢？里面包含了升压 3V转 3.3V和降压 3.3V-4.2V转 3.3V.

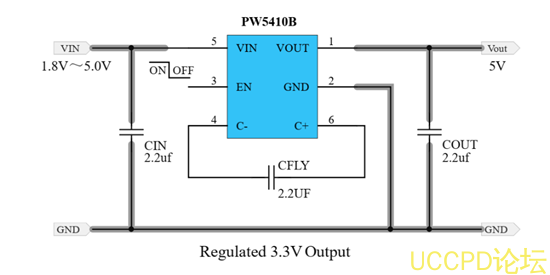

1-1：
PW5410B，输入电压
1.8V-5V之间，宽于并可满足
3V-4.2V的输入电压。
PW5410是电荷升压芯片，外围仅
3个电容，使用于
200MA以下电流应用。
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

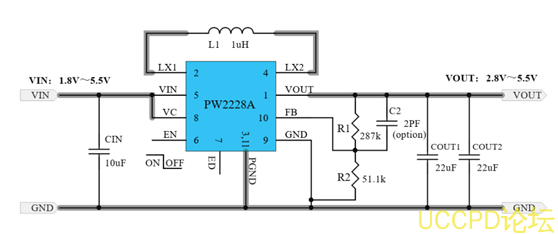

1-2：
PW2228A和
PW2224，输入电压
1.8V-5V之间，宽于并可满足
3V-4.2V的输入电压，可以调节输出电压
2.8V-5V的范围之间。
PW2228A是
1.5A最大规格，
PW2224是
3A最大规格。
2单降压芯片
5V作为一个常见和常用的电压值，他并无固定在那个电池或者产品等。 5V输入，降至到 3.3V比较简单，不需要用到升降压芯片，选择也是很多。如 :PW2057,PW2051,WP2052,PW2053等等。

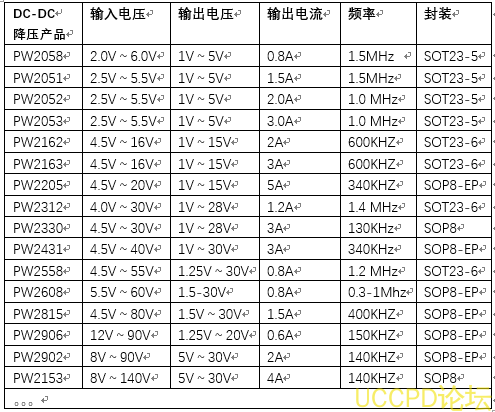

从输入电压范围来选型即可。一般 5V输入电压稳定的话，有多个不同电流和情况有
不同解决方案：

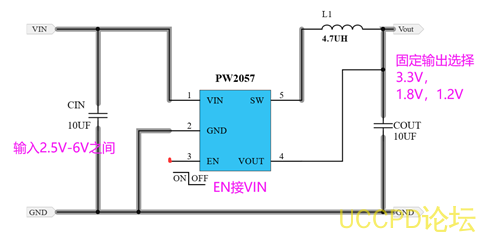

PW2057,输出电压固定 3.3V，最大输出电流 0.7A，可以节省了 2个调压电阻。同步整流效率高。

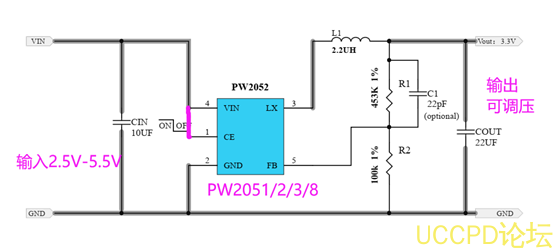

输出电压可调版本，效果高，也是同步整流的
PW2058 最大电流 0.8A
PW2051，最大电流 1.5A
PW2052，最大电流 2A
PW2053，最大电流 3A。
同时，上面 4款芯片的脚位还是 PIN对 PIN的，外围基本一样。输入电压虽然是 5V，但是自己的 5V输入电源不稳定，或者需要经常开关拔插的，输入有时会比 5V更高的。

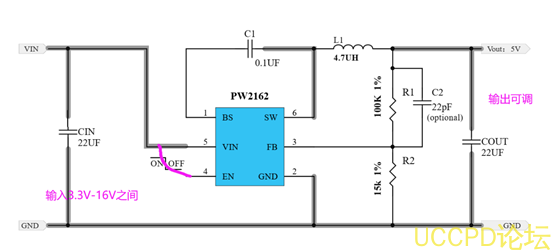

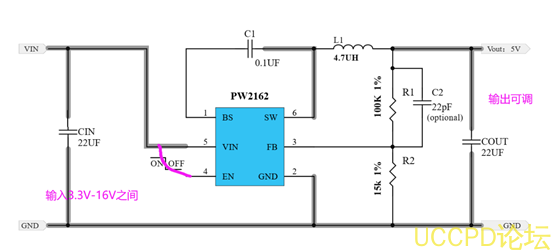

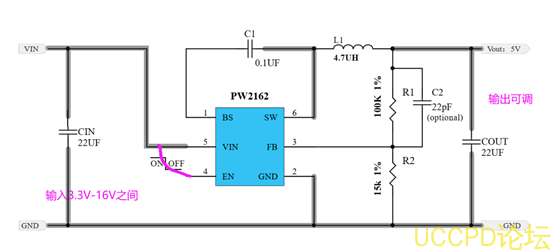

PW2162输入电压 3.3V-16V之间，最大 2A电流， PW2162-PW2163脚位一样。
PW2163输入电压 4V-30V之间，最大电流 1.2A，
PW2205输入 4.5V-20V之间，最大 3A，
PW2330输入
4.5V-30V之间，最大
3A等。
3 ， LDO稳压芯片
3.7V和 5V输入电压采用 LDO了，在电流不大的情况下。根据表格可以选择很多，都可以选择到。
