9V转3.3V稳压芯片，极大电流，外围少

  9V转 3.3V,12V转 3.3V给 MCU供电，要求输出电压稳定，低纹波等， 9V转 3.3V,12V转 3.3V降压到 1A,2A,3A的大电流降压电路芯片， DC-DC降压芯片虽然在静态功耗上比 LDO大很多倍，但是 LDO线性稳压的特点，所以 LDO不适合 100MA以上应用，建议用 DC-DC降压方案。

  DC-DC降压芯片方案的优势，在于能量的转换效率上，由于DC-DC转换效率高，普遍90%左右。在大电流输出功率时，DC-DC做到了LDO无法取代的地步。

      LDO线性稳压，由于能量转换效率在 60%左右，能量的损耗就表现在温度上了，转换成了热量，通过芯片来挥发。

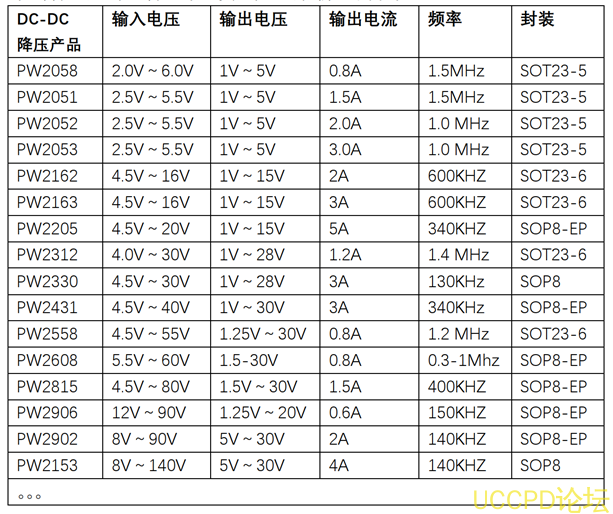

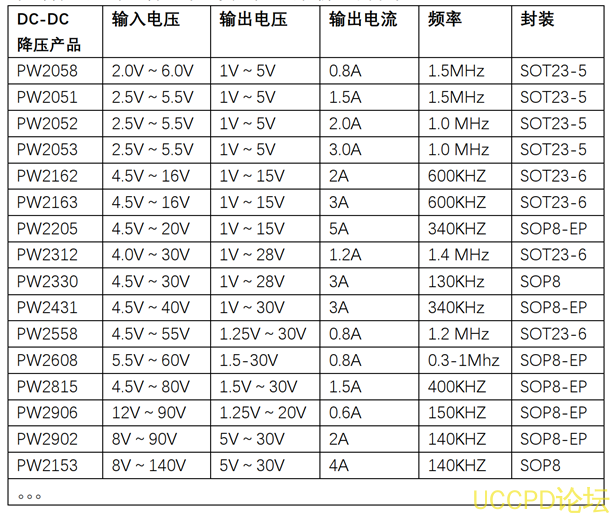

DC-DC降压方案：

 PW2162是一颗 DC-DC同步降压转换器芯片，输入电压范围 4.5V-16V，最大负载电流 2A，可调输出电压，频率 600kHZ高频率，可采用贴片电感，节省空间，采用 SOT23-6封装形式。

PW2162是一颗高效率，高集成的 2A同步整流降压转换器， PW2162可在宽输入电压范围工作： 4.5V-16V，可调输出电压，内部集成了 MOS管整流，节省了外部肖特基二极管，效率也得到提高。
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

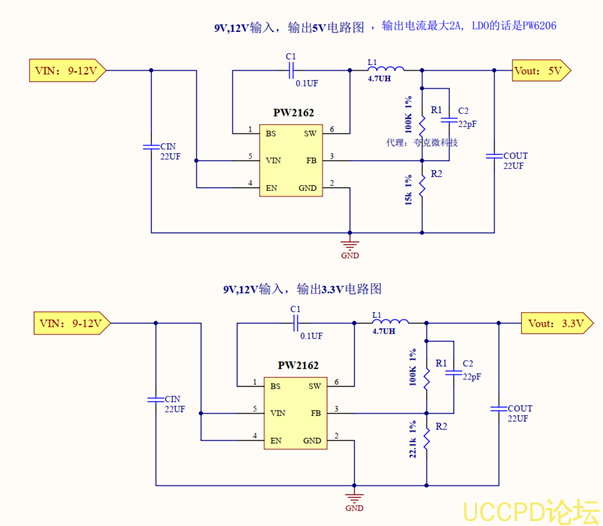

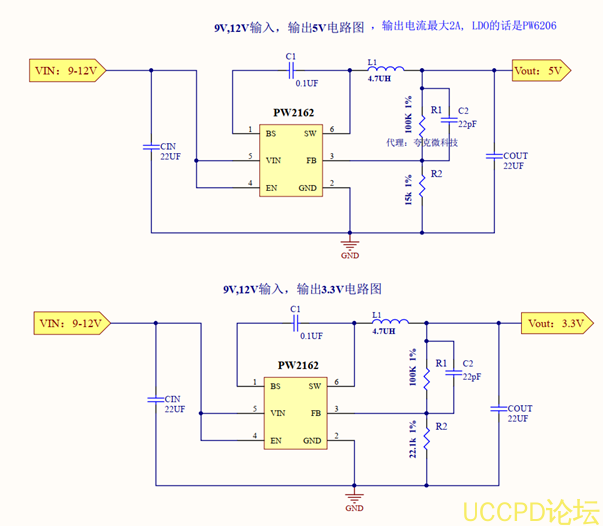

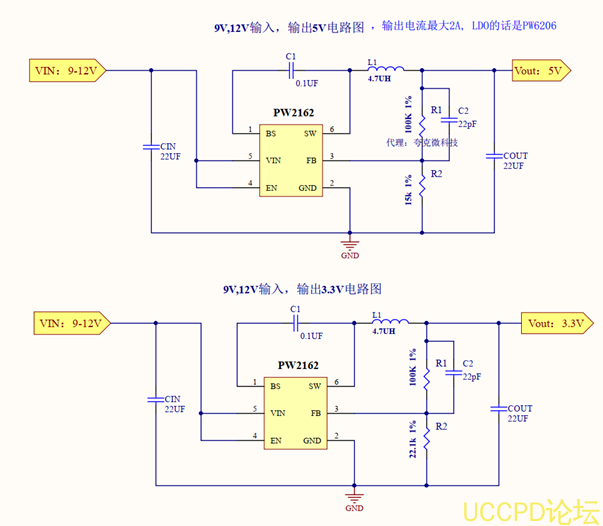

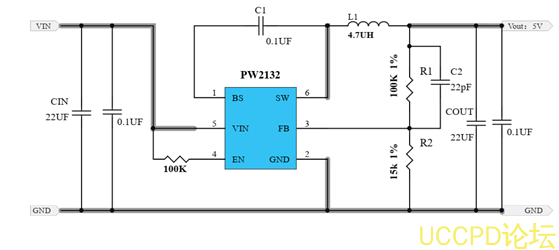

PW2162典型应用电路图

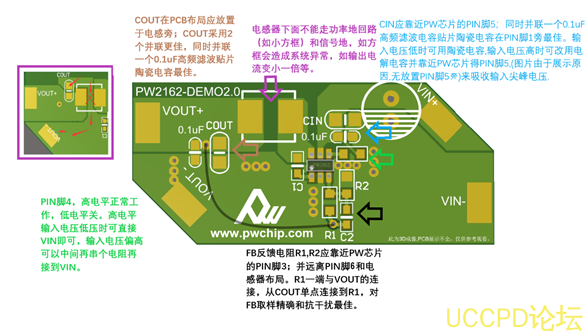

PW2162的 PCB布局设计建议：

同时 PW2163的输入电压最大可以 3A,脚位和电路是和一样的。

PW2312是一颗 DC-DC同步降压转换器芯片，输入电压范围 4V-30V，最大负载电流 1.2A，可调输出电压，频率 1.4MHZ高频率，可采用贴片电感，节省空间，采用 SOT23-6封装形式。

LDO线性方案：

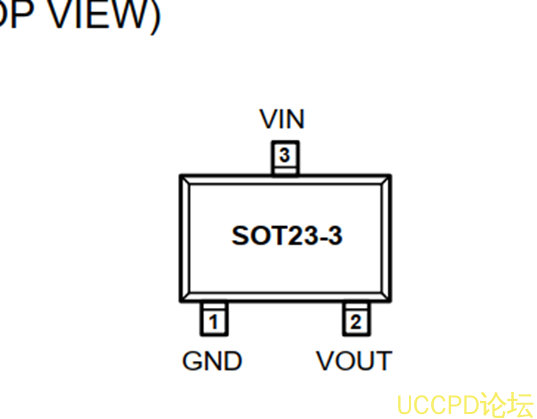

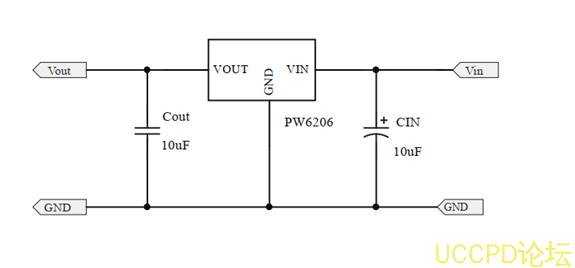

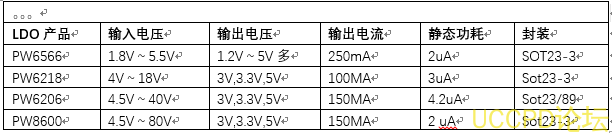

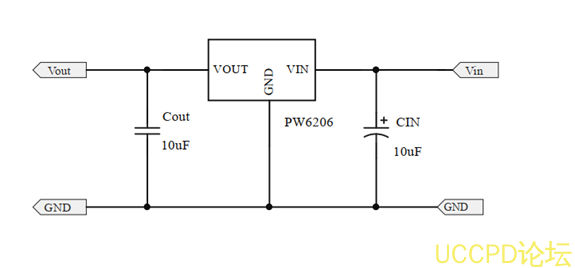

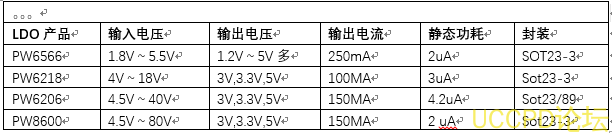

从上表个来看，最合适的是 PW6218； ，但是 12V和 18V的电压接近，可以选用更宽范围的 LDO，如 PW6206来进行演兵等。
