PW2052代理商，原装现货

PW2052是一颗 DC-DC同步降压转换器芯片，输入电压范围 2.5V-5.5V,，最大负载电流 2A，可调输出电压，频率 1.0MHZ高频率，可采用贴片电感，节省空间，采用 SOT23-5封装形式。

PW2052是一颗高效率，高频率 1MHZ的同步 DC-DC降压转换器， 100%占空比，可调输出电压，可采用贴片电感，节省空间。 PW2052采用 SOT23-5的便捷封装型号，更适合与小型空间有限制的产品。

PW2052具有宽输入电压 2.5V-5.5V，最大输出电流 2A，可调输出电压，内部集成了 MOS管整流，节省了外部肖特基二极管的需要，效率大大得到提高 .

PW2052具有过流保护，过温保护，输出短路保护等。

PW2052常适用于， 5V转 3.3V， 5V转 3V， 5V转 2.8V， 5V转 3.6V， 5V转 2.5V， 5V转 2.4V， 5V转 1.5V， 5V转 1.2V， 5V转 1.8V， 3.7V转 3V， 3.7V转 2.8V， 3.7V转 2.5V， 3.7V转 1.8V， 3.7V转 1.5V， 3.7V转 1.2V， 3V转 2.8V， 3V转 2.5V， 3V转 1.8V， 3V转 1.5V， 3V转 1.2V等应用中。

代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

PW2052设计：（第一页外围元件设计，第二页 PCB画板设计）

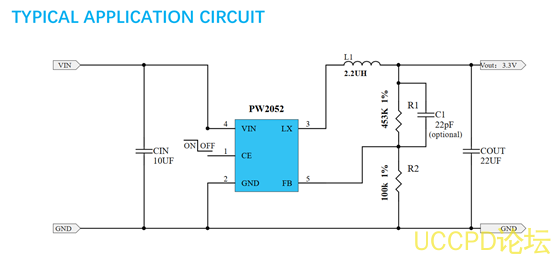

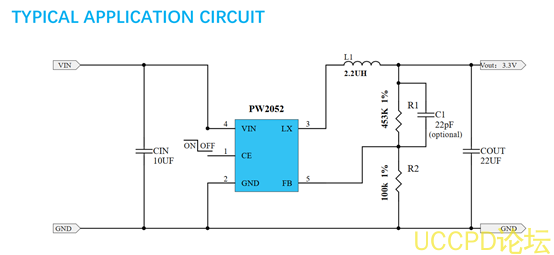

外围元件设计：

1， CIN： 10uf是输入滤波电容，不加会影响 IC正常工作或损坏。

2， Cout： 10uf是输入滤波电容，不加会影响 IC正常工作或损坏。

3， C1为旁路电容，可根据实际情况调容值。

4 PW2052 芯片在工作时，带载过大时芯片本身也是发热源之一， IC 底部可以多打孔等其他散热处理。

5， R1,R2为反馈电阻，通过两个电阻的阻值来调输出电压。

6 ，L1为电感，可选用贴片电感：屏蔽电感，功率电感等，电感饱和电流越大和体积越大也能最大化效率和温度。

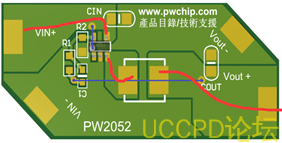

PCB画板设计：

1， 如下图，电源输入到输出，红线的，线要粗，要宽。电感和 IC的 LX脚部分要短而宽，也要注意到电感是发热源，需要注意散热处理。

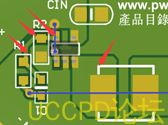

2 ，如下图，输入电容 C2要尽量靠近芯片 PW2052的 4脚 VIN 输入脚

3 ， 如下图，反馈电阻 R1,R2 需要尽量靠近芯片 PW2052 的 5 脚 FB 反馈脚，并远离电感电感和 IC 的 LX 脚部分的开关电路，即 PW2052 芯片的 3 脚 LX



4，PW2052 芯片在工作时，带载过大时芯片本身也是发热源之一， IC 底部可以多打孔等其他散热处理。

5 ，如下图：输入电容和输出电容接 GND 的画板也需要注意，不要先从电感底部经过或者单独，再回到 GND
