带输入反接保护， 3mA-600mA 单节锂离子电池恒流/恒压线性充电器PW4065
- 2020-12-01 11:08:00
- 夸克微 原创
- 2137
PW4065 是一款完整的单节锂电池充电器，带电池正负极反接保护、 输入电源正负极反接保护的芯片，兼容大小 3mA-600mA 充电电流。 PW4065 可以适合 USB 电源和适配器电源工作。

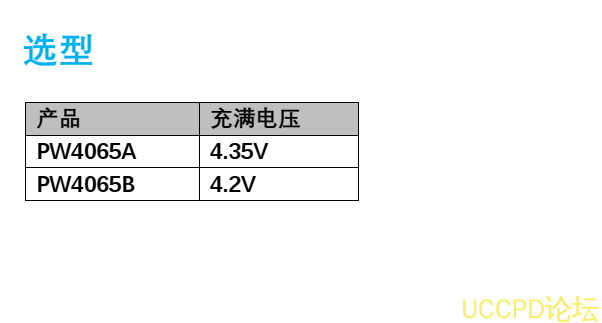

由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压可分为两档： 4.35V、 4.2V。充电电流可通过一个电阻器进行外部设置。当电池达到预设
电压之后，充电电流降至设定值 1/10， PW4065 将自动终止充电。
当输入电压（交流适配器或 USB 电源）被拿掉时， PW4065 自动进入一个低电流状态，电池漏电流在 1μA 以下。 PW4065 的其他特点包括电源自适应、 欠压闭锁、自动再充电和一个用于指示充电状态的引脚。
PW4065 采用 SOT23-5L 封装配合较少的外围原件使其非常适用于便携式产品.
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804
产品特点
⚫ 兼容 3mA-600mA 的可编程充电电流
⚫ VCC 输入端反接保护
⚫ 锂电池正负极反接保护
⚫ 适配器电源自适应
⚫ 具有可在无过热危险的情况下实现充电速率最大化的热调节功能
⚫ 带涓流、恒流、恒压控制
⚫ 精度达到±1%的预设充电电压
⚫ 最高输入可达 8.0V
⚫ 自动再充电
⚫ 一个充电状态开漏输出引脚
⚫ C/10 充电终止
⚫ 待机模式下的供电电流为 65μA
⚫ 软启动
应用范围
⚫ 移动电话、 PDA
⚫ MP3、 MP4 播放器
⚫ 充电宝、 便携式设备

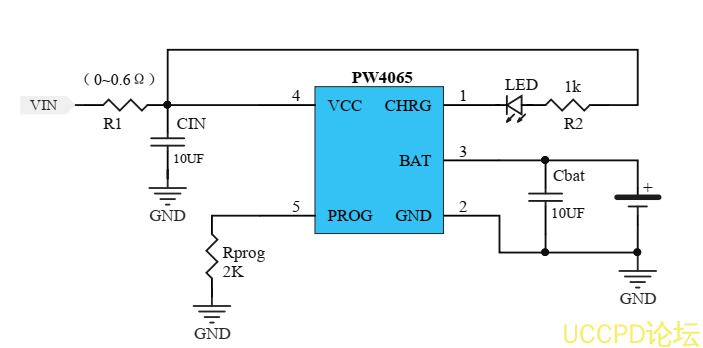

典型应用

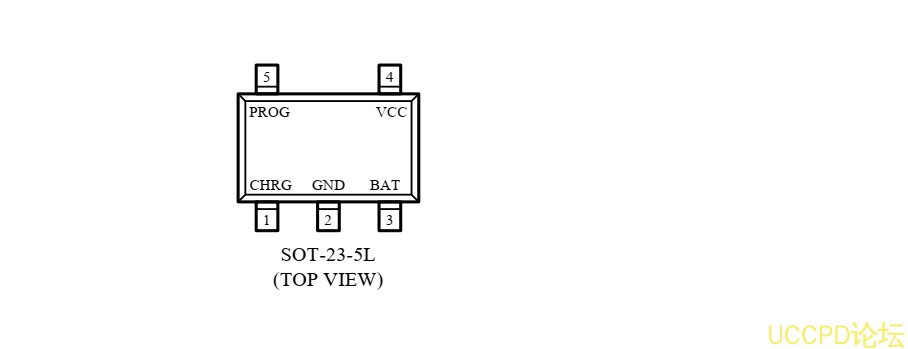

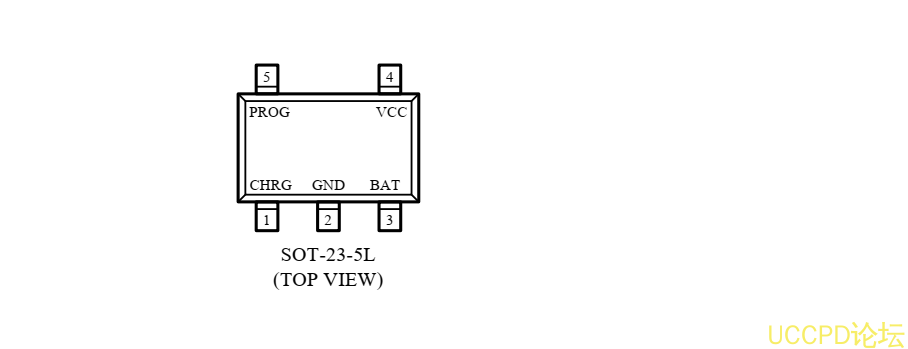

引脚配置
/
说明
