1， 干电池升压 IC 升压输出 3V,3,3V,5V等 3V-5V可调
2， 单节锂电池升压 IC 升压输出 4.2V-15V可调
3， 单节锂电池充电 IC 输入 4.5V-20V，充电电流 3MA-3000mA
4， 单节锂电池保护 IC 保护板
5， 双节锂电池升压 IC 升压输出 6V-20V
6， 双节锂电池充电 IC 输入 4.5V-20V，充电电流 2000mA
7， 双节锂电池降压 IC 降压输出 1V-6V可调
8， 双节锂电池保护 IC 保护板
9， 三节锂电池升压 IC 升压 13-30V
10，三节锂电池充电 IC 输入 4.5V-20V，充电电流 2000Ma
11，三节锂电池降压 IC 降压输出 1.2V-9V
12，三节锂电池保护 IC 保护板

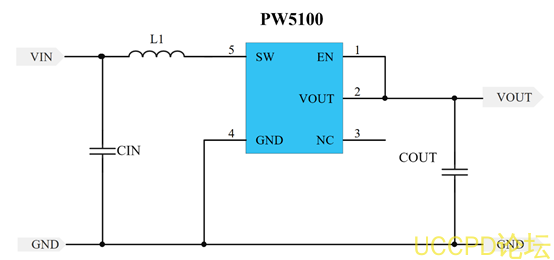

1，干电池升压IC：

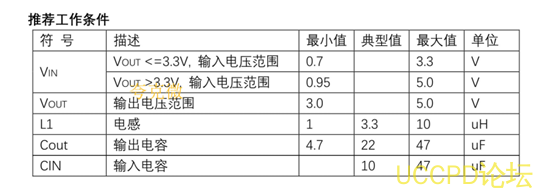

PW5100 是一款低静态电流、高效率、 PFM 模式控制的同步升压变换器。 PW5100 所需的外部元件非常少，只需要一个电感和输入、输出电容就可以提供 3.0V~5.0V 的稳定的低噪声输出电压。 芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、 PFM 控制电路、过流保护电路、同步管控制以及功率管等。
产品特点
最大效率可达：
95％
最高工作频率：
1.2MHz
宽输入电压范围：
0.7V～
5.0V
输入静态电流：
10uA
输出电压固定可选：
3.0V，
3.3V，
5.0V
输出电压精度：
±2.5%
低纹波
,低噪声：
±10mV@Io=50mA
输入开关电流：
1.5A
2，单节的锂电池保护电路：
u 即锂电池保护板，有的锂电池厂家出厂就自带了保护板了（大部分是默认没带保护板），有的锂电池没，就需要锂电池保护IC了。常用锂电池保护IC如：
u DW01B， 特点：外置MOS（8205A6或者8205A8），由于是外置MOS，过充电电流和过放电电流可通过 很 多 个 MOS 并联来提高，这是最常见的，采用SOT23-6封装。
u PW3130，特点：内置MOS，电路简单， 过充电电流和过放电电流是3A，适合功率不大电子产品，采用SOT23-5封装。
u PW3133A，特点：内置MOS，电路简单，在PW3130的基础上再简洁了芯片体积，采用SOT23-3封装。
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804
PW3130和PW3133A是相当于内置了DW01B和一个3.5A过流的开关MOS。
3，单节锂电池充电电路：
3-1，PW4054，特点：500MA充电电流，5V USB输入最常用的锂电池充电IC，采用SOT23-5封装；
3-2，PW4056，特点：1A充电电流， 5V USB输入也是属于常用的锂电池充电IC，采用SOP8封装；
3-3，PW4203，特点：5V,9V,12V,15V，20V兼容高低压输入的锂电池充电IC，采用SOP8封装。
3-4，PW4065，特点：500MA充电电流，5V USB输入反接保护，电池反接保护，采用SOT23-5封装； PIN对PIN PW4054
3-4，PW4052，特点：2500MA充电电流，5V USB输入也是属于常用的锂电池充电IC，采用SOP8封装；

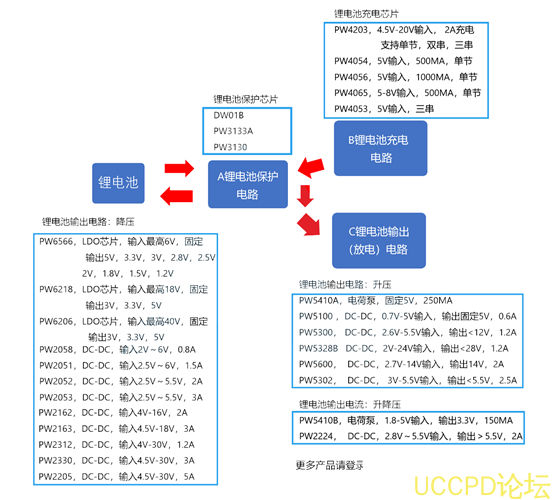

4，锂电池输出电路
4-1 ，锂电池自身供电电压是3V-4.2V之间，锂电池直接供电，电路就是直接接供电。
4-2，锂电池升压输出电路:
l PW5100，锂电池升压5V输出，输出电流在600MA，外围最简单；
l PW5300，锂电池升压4.5V～10V，输出功率6W（6W/电压=电流）
l PW5328B，锂电池升压4.5V ～20V。（注：型号众多，不能一一列举）
l PW2224，锂电池升降压3.3V（可调输出），输出电流2A。升降压电路的；
l PW5600，锂电池升压5V,9V,12V，输出电路，3A,2A,1.5A的
l PW5400，锂电池升压5V2A（可调输出）的输出电路。
4-3，锂电池降压输出电路：
l PW6566，LDO，输出3V,2.8V,2.5V,1.8V,1.5V,1.2V，电流最大250MA。
l PW2058，DC-DC降压，电流最大0.8A
l PW2051，DC-DC降压，电流最大1A
l PW2052，DC-DC降压，电流最大2A

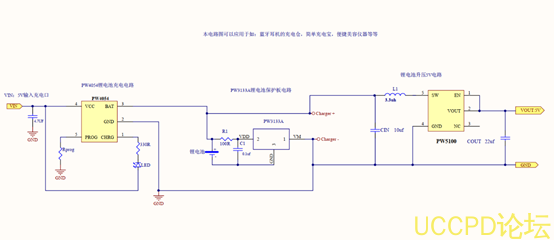

PW2053,DC-DC降压，电流最大3A （注：型号众多，需要其他功能，请联系我们）4-4 单节锂电池保护电路 + 锂电池充电电路 + 锂电池输出电路原理图：

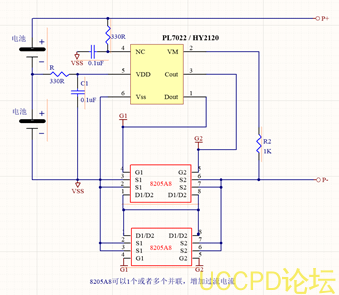

5 两节锂电池保护电路
5-1 ， HY2120，两节锂电池保护电路，
5-2， PL7022，两节锂电池保护电路。
6 两节锂电池充电电路

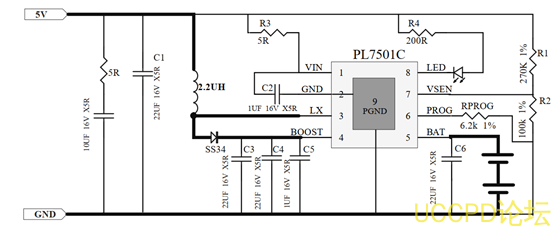

6-1， PL7501C，输入 5V，升压给两节锂电池充电， 1A最大；

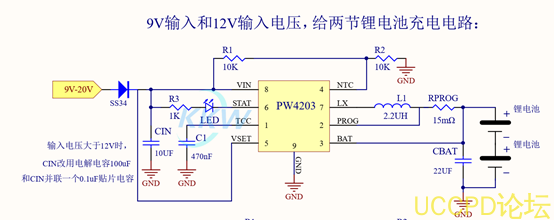

6-2， PW4203，输入 9V-20V，降压给两节锂电池充电， 2A最大。
7 两节锂电池输出电路
7-1， PW2312，两节锂电池降压稳压到 1.2V,3.3V,5V,6V等，最大 1A

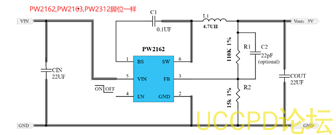

7-2， PW2162，两节锂电池降压稳压到 1.2V,3.3V,5V,6V等，最大 2A
7-3， PW2163，两节锂电池降压稳压到 1.2V,3.3V,5V,6V等，最大 3A

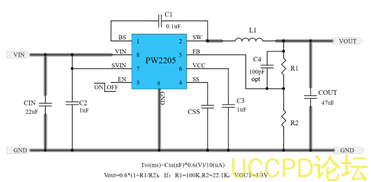

7-4， PW2205，两节锂电池降压稳压到 1.2V,3.3V,5V,6V等，最大 5A
7-5， PW6218，两节锂电池降压 3V， 3.3V， 5V的 LDO芯片，输入最大 18V
7-6， PW6206，两节锂电池降压 3V， 3.3V， 5V的 LDO芯片，输入最大 40V
7-7， PW5328B，两节锂电池升压到 9V,12V,15V等，输出功率 8W左右
7-8， PW5600，两节锂电池升压到 9V,12V,15V，输出电流 2-3A
8 ，三节锂电池保护电路
8-1 ， S-8254
8-2 ， CW1233
9 ，三节锂电池充电电路

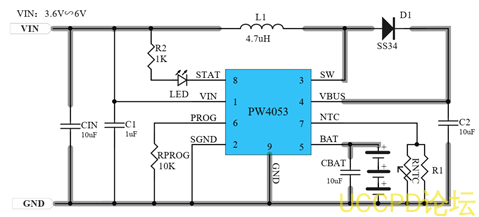

9-1， PW4053，输入 5V，升压给三节锂电池充电，最大 1.2A；

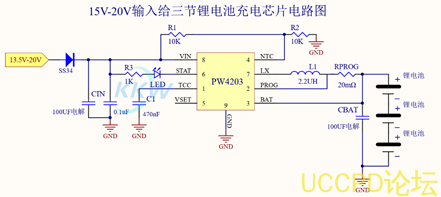

9-2，
PW4203，输入
15V-20V，降压给三节锂电池充电，最大
2A。
10 ，三节锂电池输出电路
10-1， PW6206， LDO芯片，输入最大到 40V，输出 3V,3.3V,5V
10-2， PW6218， LDO芯片，输入最大到 18V，输出 3V,3.3V,5V
10-3， PW2162，两节锂电池降压稳压到 1.2V,3.3V,5V,6V,9V等，最大 2A
10-4， PW2163，两节锂电池降压稳压到 1.2V,3.3V,5V,6V,9V等，最大 3A
10-5， PW2205，两节锂电池降压稳压到 1.2V,3.3V,5V,6V,9V等，最大 5A
10-6， PW5600，两节锂电池升压到 15V，输出电流 2-3A
