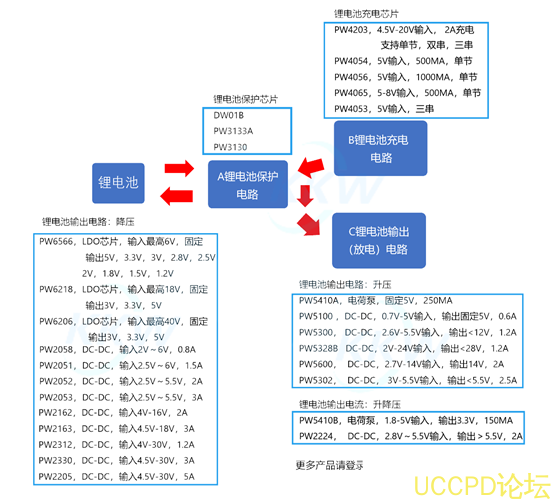

三节锂电池充电管理芯片，IC电路图如何设计

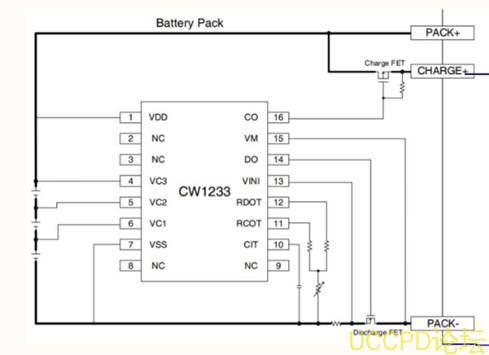

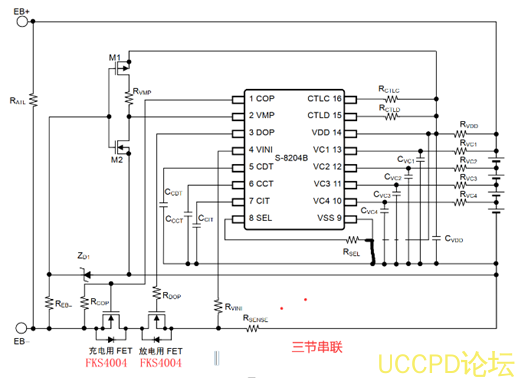

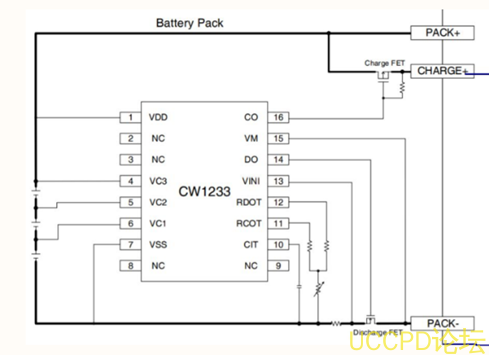

1.三节锂电池保护电路，芯片电路图

控制三节锂电池池的充电电压，放电电压和过流保护等功能，和电解反接，输出短路保护等

2.三节锂电池充电电路

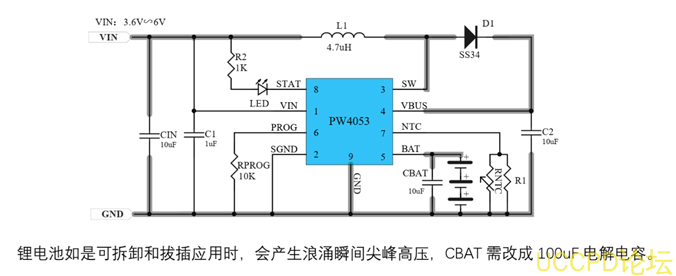

PW4053，输入 5V，升压输出 12.6V的三节锂电池充电管理芯片， 1A；

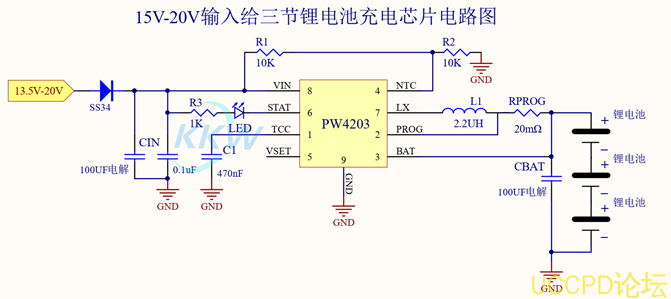

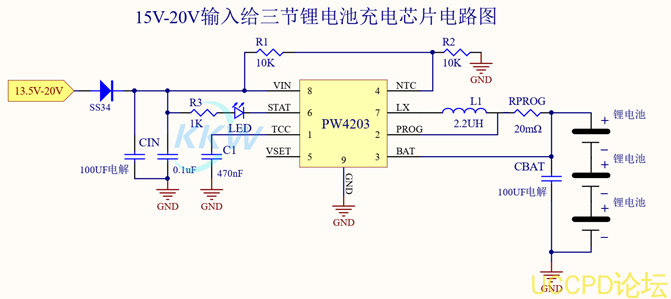

PW4203，输入 15V-20V，降压输出 12.6V的三节锂电池充电电流芯片， 2A
代理商：深圳市夸克微科技

 郑先生 ：13528458039
QQ 2867714804

3.三节锂电池输出电路

对于三节锂电池的输出来说，如果是 DC-DC的话，就由 1A-5A的多种选择了。
