PW5300是一颗 DC-DC异步整流升压转换器芯片，输入电压范围 2.6V-5.5V.最高输出电压 12V，典型应用如：锂电池输入，输出 5V,1.2A或 9V,0.6A等。

PW5300代理商

深圳市夸克微科技

郑先生  13528458039

QQ    2867714804

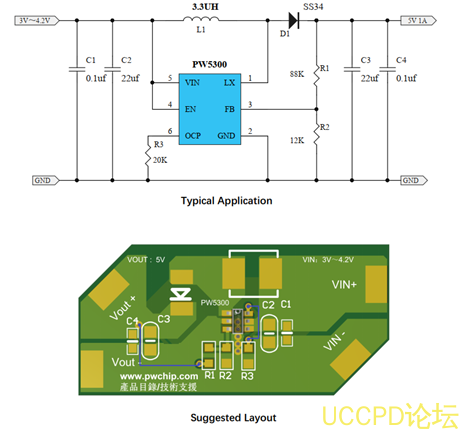

以上图为例：

元件建议：

1， C1,C2是 PW5300输入端的滤波电容部分， C2不加会照成芯片工作异常或损坏；

2， C3,C4是 PW5300输出端的滤波电容部分， C3不加会照成芯片工作异常或损坏；

3， R3是 PW5300的输入端的电流设置，注意是输入端最大电流点， R3和电流的关系如下：

                 48/R3 （ K ） = 限流电流最大点（ A ）

例如： R3=20K 精度 1%时，输入端限流电流最大点是： 2.4A

当达到限流电流点时，输出电压会被拉低，如果此时输出电流继续加大， PW5300会再

拉低输出电压，实现类似恒功率的状态（ P=UI），直至输出电流拉太大时，输出关闭。

4， R1 和 R2是反馈电阻，这两个反馈电阻的作用就是来调和设置输出电压的值的。电阻精度要 1%。输出电压和 R1,R2的关系公式是：

 (1+R1/R2)*0.6=输出电压（ V）

5， D1 SS34是肖特基二极管，采用更好质量的肖特基会提高更好的效率

6， L1电感体积大小的选择，例如：常用的功率电感： CD75-3.3uh，或者屏蔽电感等，电感饱和电流越大和体积越大也能最大化效率和温度。
