干电池升压5V芯片,功耗比较低

2020-12-23 15:33:00
技术管理员
原创
2099

  PW5100干电池升压 5V芯片

输出电容:

所以为了减小输出的纹波,需要比较大的输出电容值。但是输出电容过大,就会使得系统的

反应时间过慢,成本也会增加。所以建议使用一个 22uF 的电容,或者两个 22uF 的电容并联使用。如果需要更小的纹波,则需要更大的电容。如果负载较小( 10mA 左右),则可以使用较小的电容。当考虑电容的 ESR 时,输出纹波就会增加。



输入电容

只要输入电源稳定,即使没有输入滤波电容, DC-DC 电路也可以输出低纹波、低噪声的电源电压。但是当电源离 DC-DC 电路较远,建议在 DC-DC 的输入端就近加上 4.7uF 以上的滤波电容,可以减小输出的噪声。



PW5100是一款高效率、 10uA低功耗、低纹波的同步升压 IC

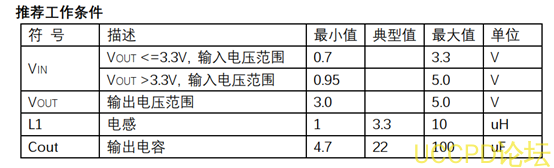

PW5100输入电压: 0.7V-5V

PW5100输出电压: 3V,3.3V,5V固定值,最大开关电路 1.5A

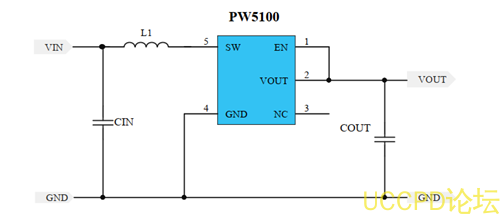

PW5100外围简洁,仅需要 2个贴片电容,一个贴片电感( 1uh-10uh)即可



代理商:深圳市夸克微科技
郑先生 :13528458039

QQ 2867714804
