PD18W和20W的区别，苹果PD快充充电协议分析演示

苹果 20W的 USB C充电器一出来，整个充电器市场引起了一次“大波浪“。使得众多 AC-DC控制器原厂与充电协议芯片原厂纷纷出了相关 20W的配套 AC-DC控制器和协议芯片。

但是对于 18W的 PD协议和 20W的 PD协议来说，很多人对于其他的区别还很蒙的。

     在此，小编特意使用 20W的 PD充电器和 18W的 PD充电器做了分析。

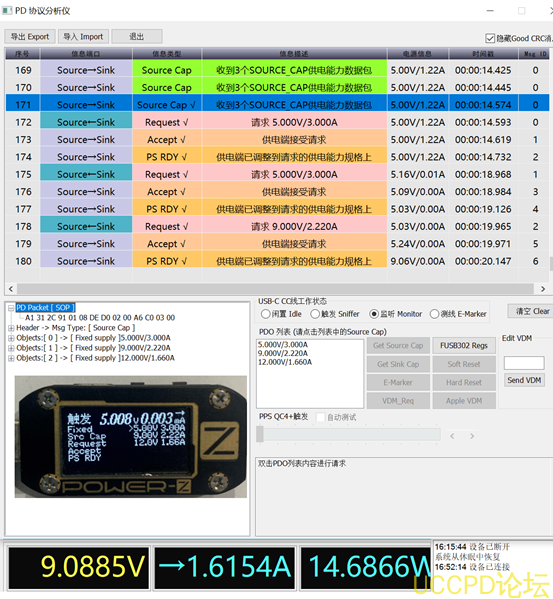

如图，是常用 IPHONE 12进行充电时，抓取的 PD协议通讯包，和不充电时，使用测试表，测得的 20W输出电压与对应的输出电流值，从图中我们可以得到 3个信息：

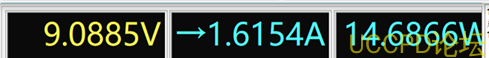

1， 在 20W充电器充电时（功率足 20W），手机的充电电压和电流是 9V和 1.6A左右，功率 14.6W多，实际用很少能达到 20W，即使有到 20W功率时，我们都知道所有手机的充电功率是随着充进电量提高，手机自动降低功率的。

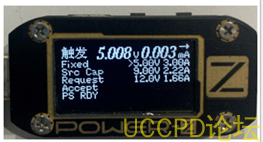

2，使用测试表，测得的 20W输出电压与对应的输出电流值： 5V3A， 9V2.22A， 12V1.66A。

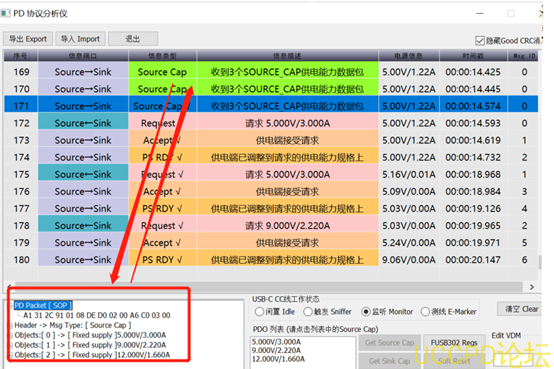

3， PD充电协议的通讯过程，简单说下：充电器一直发送自己输出功率和包含的输出电压电流包，如箭头指示的，手机回复收到，充电器再说给 5V3A充电行不行，手机说行，充电器看到手机说行了，就输出 5V3A，充电器再发信息给手机说 9V2A行不行，手机说行，充电器看到手机说下，也就改成了 9V2A。至此基本通讯协议接受。

同时 18W的我们也进行了测试了收集

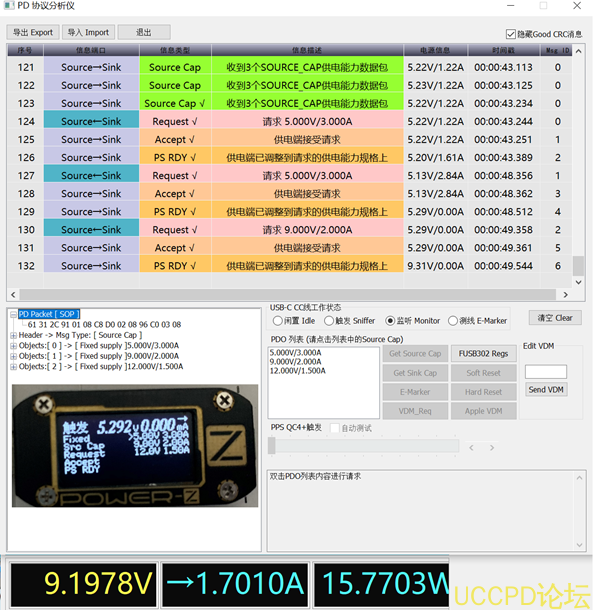

如图，是常用 IPHONE 12进行充电时，抓取的 PD协议通讯包，和不充电时，使用测试表，测得的 20W输出电压与对应的输出电流值，从图中我们可以得到 3个信息

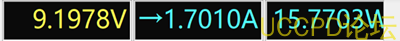

1， 在 20W充电器充电时（功率足 20W），手机的充电电压和电流是 9.19V和 1.7A左右，功率 15.7W多，实际用很少能达到 18W，即使有到 18W功率时，我们都知道所有手机的充电功率是随着充进电量提高，手机自动降低功率的。

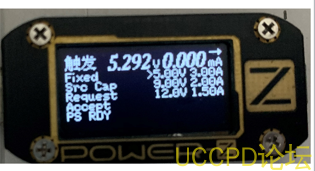

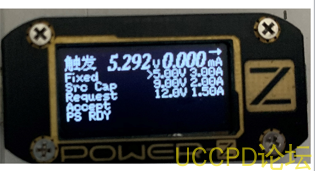

2，使用测试表，测得的 20W输出电压与对应的输出电流值： 5V3A， 9V2A， 12V1.5A。

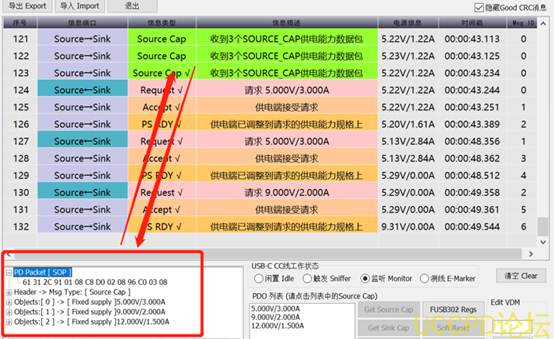

3， PD充电协议的通讯过程，简单说下：充电器一直发送自己输出功率和包含的输出电压电流包，如箭头指示的，手机回复收到，充电器再说给 5V3A充电行不行，手机说行，充电器看到手机说行了，就输出 5V3A，充电器再发信息给手机说 9V2A行不行，手机说行，充电器看到手机说下，也就改成了 9V2A。至此基本通讯协议接受。

总结； 18W 快充协议和 20W快充协议的区别：

1， 充电速度大概一致，无法体验判断，

2， 在不拿 PD测试表，进行测试的话，是无法测试和验证。只在 9V和 12V时的区别，如 9V2.22A和 9V2A， 12V 1.66V和 12V1.5A
