24V转3.3V降压芯片,同步降压DC-DC变换器3A输出电流,输入电压范围4.5V-30V PW2330
- 2021-01-03 16:11:00
- 技术管理员 原创
- 2101
24V转20V，24V转15V，24V转12V，24V转9V，24V转5V，24V转3.3V，24V转3V，24V转1.8V，24V转1.2V.
24V转3.3V降压芯片，24v转3.3v稳压芯片，24V转3.3V降压芯片，24v转3.3v稳压芯片，24V转3.3V降压芯片，24v转3.3v稳压芯片，24V转3.3V降压芯片，24v转3.3v稳压芯片，24V转3.3V降压芯片，24v转3.3v稳压芯片，24V转3.3V降压芯片，24v转3.3v稳压芯片，24V转3.3V降压芯片，24v转3.3v稳压芯片，24V转3.3V降压芯片，24v转3.3v稳压芯片，24V转3.3V降压芯片，24v转3.3v稳压芯片，24V转3.3V降压芯片，24v转3.3v稳压芯片，24V转3.3V降压芯片，24v转3.3v稳压芯片，

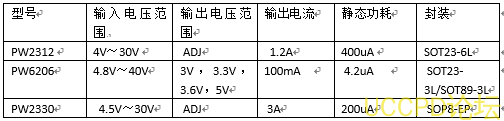

24V转3.3V降压芯片，24v转3.3v稳压芯片，可以用PW2312,PW6206,PW2330这3个型号。
一般说明
PW2330开发了一种高效率的同步降压DC-DC变换器3A输出电流。PW2330在4.5V到30V的宽输入电压范围内工作集成主开关和同步开关，具有非常低的RDS（ON）以最小化传导损失。PW2330采用专有的瞬时PWM结构，实现快速瞬态响应适用于高降压应用和轻负载下的高效率。此外，它在在连续传导模式下的500kHz伪恒定频率，以最小化电感器和电容器。
特征
l 内部整流MOS的低RDS（on）（顶部/底部）：90/60 mΩ
l 4.5-30V输入电压范围
l 瞬时PWM架构实现快速
l 瞬态响应
l 外部软启动限制涌入电流
l 恒频：500kHz
l 3A连续负载电流能力
l 输出过电流限制
l 输出短路保护当前折回
l 热关机和自动恢复
l 符合RoHS标准且无卤素
l 紧凑型包装：SOP8-EP
应用
l 液晶显示器
l 液晶电视
l 机顶盒
l 北美
l 大功率AP路由器
l 液晶显示器
l DVR/NVR
l 笔记本
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804
Tss(ms)=Css(nF)*0.6(V)/10(uA)

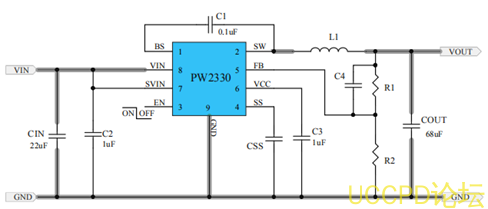

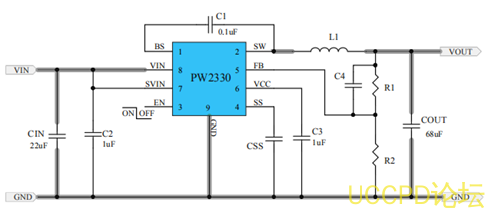

Vout=0.6V*(1+R1/R2)，如：R1=100K, R2=22.1K，VOUT=3.3V
