48V转24V，48V转20V降压芯片，外围简单大电流电路图
- 2021-01-09 17:56:00
- 夸克微 原创
- 2022
48V转24V，48V转20V，48V转9V，48V转5V，48V转3.3V，48V转3V，48V转1.8V，48V转24V降压降压芯片，48V转20V降压降压芯片，48V转9V降压降压芯片，48V转5V降压降压芯片，48V转3.3V降压降压芯片，48V转3V降压降压芯片，48V转1.8V降压降压芯片，
48V转24V稳压芯片，48V转20V稳压芯片，，48V转9V稳压芯片，48V转5V稳压芯片，48V转3.3V稳压芯片，48V转3V稳压芯片，48V转1.8V稳压芯片，
|
DC-DC 产品 |
输入电压 |
输出电压 |
输出电流 |
频率 |
封装 |
|
PW2058 |
2.0V～6.0V |
1V～5V |
0.8A |
1.5MHz |
SOT23-5 |
|
PW2051 |
2.5V～5.5V |
1V～5V |
1.5A |
1.5MHz |
SOT23-5 |
|
PW2052 |
2.5V～5.5V |
1V～5V |
2.0A |
1.0 MHz |
SOT23-5 |
|
PW2053 |
2.5V～5.5V |
1V～5V |
3.0A |
1.0 MHz |
SOT23-5 |
|
PW2162 |
4.5V～16V |
1V～15V |
2A |
600KHZ |
SOT23-6 |
|
PW2183 |
4.5V～18V |
1V～15V |
3A |
600KHZ |
SOT23-6 |
|
PW2312 |
4.0V～30V |
1V～28V |
1.2A |
1.4 MHz |
SOT23-6 |
|
PW2330 |
4.5V～30V |
1V～28V |
3A |
130KHz |
SOP8 |
|
PW2558 |
4.5V～55V |
1.25V～30V |
0.8A |
1.2 MHz |
SOT23-6 |
|
PW2815 |
4.5V～80V |
1.5V～30V |
1.5A |
400KHZ |
SOP8-EP |
|
PW2906 |
12V～90V |
1.25V～20V |
0.6A |
150KHZ |
SOP8-EP |
|
PW2902 |
8V～90V |
5V～30V |
2A |
140KHZ |
SOP8-EP |
|
PW2153 |
8V～150V |
5V～30V |
3A |
140KHZ |
SOP8 |
|
。。。 |
|||||
|
LDO产品 |
输入电压 |
输出电压 |
输出电流 |
静态功耗 |
封装 |
|
PW6566 |
1.8V～5.5V |
1.2V～5V多 |
250mA |
2uA |
SOT23-3 |
|
PW6218 |
4V～18V |
3V,3.3V,5V |
100MA |
3uA |
Sot23-3 |
|
PW6206 |
4.5V～40V |
3V,3.3V,5V |
150MA |
4.2uA |
Sot23/89 |
|
PW8600 |
4.5V～80V |
3V,3.3V,5V |
150MA |
2 uA |
Sot23-3 |
|
。。。 |
|||||

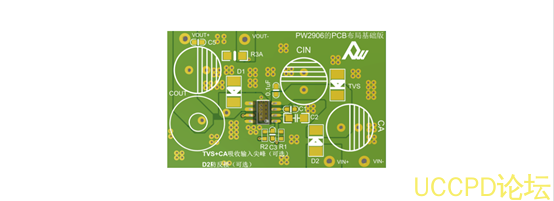

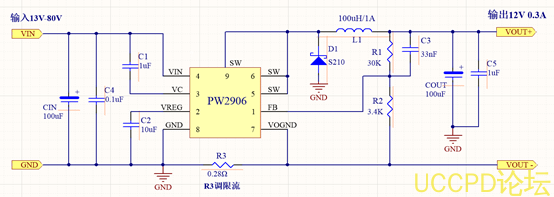

1， PW2906,输入12V-90V，输出5V,12V,15V等可调输出。输出电流0.6A；

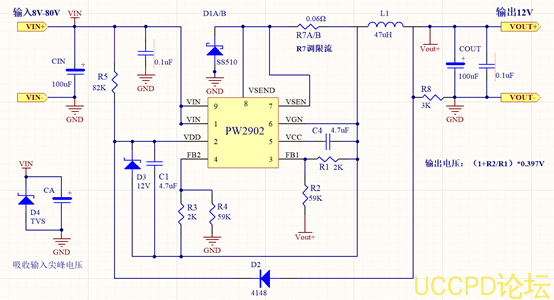

2，PW2902输入8V-90V，输出5V,12V,15V-30V等可调输出，输出电流2A；

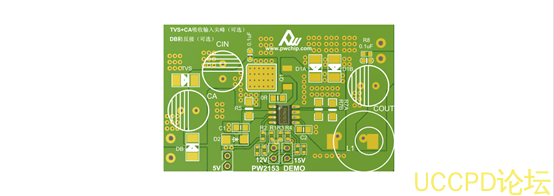

3，PW2153输入8V-150V，输出5V,12V,15V-30V可调输出，外置MOS，最大输出电流10A。
适用于5V3A，12V10A输出等大电流。
