供应PW2558芯片，0.8A，4.5V-55V输入，异步降压调节器
- 2021-01-14 17:58:00
- 夸克微 原创
- 1899
一般说明
PW2558开发了一种高效的异步降压DC/DC调节器输出0.8A电流。集成电路采用电流模式自适应恒关断时间控制。这个PW2558可在4.5V至55V的宽输入电压范围内工作，并将主开关与非常低的RDS（开），以最小化传导损耗。输出电压纹波低，外部电压小电感器和电容器的尺寸以1.2MHz的开关频率实现。
特征
低RDS（开），用于内部N通道电源场效应晶体管：700米Ω
4.5V-55V输入电压范围
0.8A输出电流能力
1.2MHz伪恒定开关频率
内部软启动限制励磁涌流
Hic杯型输出短路保护
具有精确阈值的EN开/关控制
循环峰值电流限值
0.6V±1%参考电压
SOT23-6包
应用
非隔离通信降压调节器
二次高压后调节器
汽车系统
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

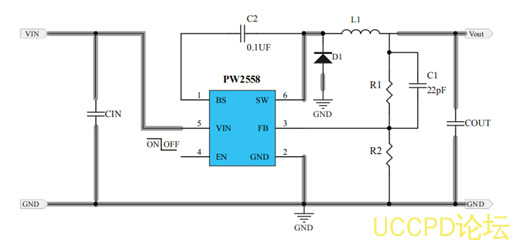

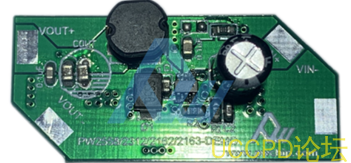

典型应用电路
输出电压计算公式
D1可选择如SS36 CIN输入电压高时，推荐电解电容47Uf-220u
L1推荐值2.2UH - 4.7UH， COUT输出电压10V以上推荐贴片电容，输出电压高时电解电容。
引脚分配/说明
|
Pin 编号 |
Pin 名称 |
功能 |
|
1 |
BS |
行李箱带销。供应高压侧闸门驱动器。把这个针解开使用0.1µF 陶瓷电容器连接至SW 引脚。 |
|
2 |
GND |
接地引脚。 |
|
3 |
FB |
输出反馈引脚。将此销连接到 输出电阻分配器，以编程输出电压： |
|
4 |
EN |
启用控制。拉高打开。不要让它漂浮。 |
|
5 |
VIN |
输入引脚。用至少1µF 将该引脚与GND 引脚断开陶瓷电容器。 |
|
6 |
SW |
感应器引脚。将此引脚连接到感应器。 |
|
DC-DC 降压产品 |
输入电压 |
输出电压 |
输出电流 |
频率 |
封装 |
|
PW2058 |
2.0V ～6.0V |
1V ～5V |
0.8A |
1.5MHz |
SOT23-5 |
|
PW2051 |
2.5V ～5.5V |
1V ～5V |
1.5A |
1.5MHz |
SOT23-5 |
|
PW2052 |
2.5V ～5.5V |
1V ～5V |
2.0A |
1.0 MHz |
SOT23-5 |
|
PW2053 |
2.5V ～5.5V |
1V ～5V |
3.0A |
1.0 MHz |
SOT23-5 |
|
PW2162 |
4.5V ～16V |
1V ～15V |
2A |
600KHZ |
SOT23-6 |
|
PW2163 |
4.5V ～16V |
1V ～15V |
3A |
600KHZ |
SOT23-6 |
|
PW2205 |
4.5V ～20V |
1V ～15V |
5A |
340KHZ |
SOP8-EP |
|
PW2312 |
4.0V ～30V |
1V ～28V |
1.2A |
1.4 MHz |
SOT23-6 |
|
PW2330 |
4.5V ～30V |
1V ～28V |
3A |
130KHz |
SOP8 |
|
PW2431 |
4.5V ～40V |
1V ～30V |
3A |
340KHz |
SOP8-EP |
|
PW2558 |
4.5V ～55V |
1.25V ～30V |
0.8A |
1.2 MHz |
SOT23-6 |
|
PW2608 |
5.5V ～60V |
1.5-30V |
0.8A |
0.3-1Mhz |
SOP8-EP |
|
PW2815 |
4.5V ～80V |
1.5V ～30V |
1.5A |
400KHZ |
SOP8-EP |
|
PW2906 |
12V ～90V |
1.25V ～20V |
0.6A |
150KHZ |
SOP8-EP |
|
PW2902 |
8V ～90V |
5V ～30V |
2A |
140KHZ |
SOP8-EP |
|
PW2153 |
8V ～140V |
5V ～30V |
4A |
140KHZ |
SOP8 |
|
。。。 |
|||||
|
LDO 产品 |
输入电压 |
输出电压 |
输出电流 |
静态功耗 |
封装 |
|
PW6566 |
1.8V ～5.5V |
1.2V1.5V,1.8V,2.0V,2.5, .2.8V,3.0V,3.3V,5V |
250mA |
2uA |
SOT23-3 |
|
PW6218 |
4V ～18V |
3V,3.3V,5V |
100MA |
3uA |
Sot23-3 |
|
PW6206 |
4.5V ～40V |
3V,3.3V,5V |
150MA |
4.2uA |
Sot23/89 |
|
PW8600 |
4.5V ～80V |
3V,3.3V,5V |
150MA |
2 uA |
Sot23-3 |
