24V转3.3V芯片，同步降压DC-DC转换器5A输出电流
- 2021-01-23 10:52:00
- 夸克微 原创
- 1970
24V转3.3V芯片，24V转3.3V芯片，24V转3.3V芯片，24V转3.3V芯片，24V转3.3V芯片，24V转3.3V芯片
PW2205开发了一种高效率的同步降压DC-DC转换器5A输出电流。PW2205在4.5V到30V的宽输入电压范围内工作集成主开关和同步开关，具有非常低的RDS（ON）以最小化传导损失。PW2205采用瞬时脉宽调制（PWM）结构，实现高阶跃降的快速瞬态响应轻载时的应用和高效率。此外，它的工作频率是伪恒定的在连续导通模式下为500kHz，以使电感器和电容器的尺寸最小
特征
l 内部整流MOS的低RDS（on）（顶部/底部）：70/40 mΩ
l 4.5V-30V输入电压范围
l 瞬时PWM架构实现快速瞬态响应
l 外部软启动限制涌入电流
l 恒频：500kHz at重载
l 5A连续，6A峰值负载电流能力
l 1.5%0.6V参考电压
l 输出过电流限制
l 输出短路保护当前折回
l 热关机和自动恢复
l 符合RoHS标准且无卤素
l 包装：SOP8-EP
应用
l 液晶电视
l 大功率AP路由器
l 网络
l 机顶盒
l 笔记本
l 保管部
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

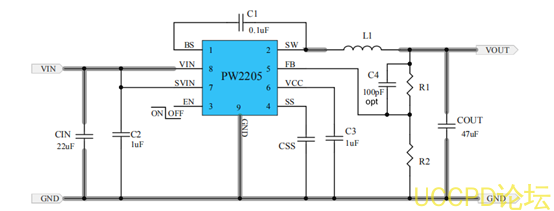

Tss(ms)=Css(nF)*0.6(V)/10(uA)
Vout=0.6*(1+R1/R2)，如：R1=100K, R2=22.1K，VOUT=3
