24V降压5V芯片,高频的同步整流降压IC，开关模式转换器内部功率MOSFET
- 2021-01-23 11:26:00
- 夸克微 原创
- 2133
PW2312是一个高频，同步，整流，降压，开关模式转换器内部功率MOSFET。它提供了一个非常紧凑的解决方案，以实现1.5A的峰值输出电流在广泛的输入电源范围内，具有优良的负载和线路调节PW2312需要最少数量的现成外部组件，可在节省空间的SOT23-6包。
特征
l 宽4V至30V工作输入范围
l 1.2A连续输出电流
l 1.4MHz开关频率
l 短路保护模式
l 内置过流限制
l 内置过电压保护
l 模式PWM
l 内部软启动
l 200mΩ/150mΩ低RDS（ON）内部功率金氧半晶体
l 不需要肖特基二极管
l 综合内部补偿
l 热关机
l 提供SOT23-6套装
l -40°C至+85°C温度范围
应用
l 闭路电视摄像机
l 平板电视和显示器
l 电池充电器
l 分布式电力系统
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

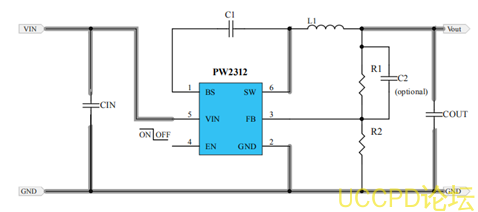

典型应用电路CIN推荐47-100uF同时并联0.1uF，输入电压低时贴片电容，输入高时要电解电容
COUT建议22uF两个并联，L1推荐2.2-4.7UH，C2一般是22pF，可调输入电压低时，EN可直接接VIN，输入电压高时，一般串个电阻再接VIN。
