过流保护芯片,可编程的限流开关
- 2021-01-27 11:39:00
- 夸克微 原创
- 2140
PW1555是一个可编程的限流开关，具有输入电压范围选择和输出电压钳位。集成保护N沟FET的极低RDS（ON）有助于减少正常运行时的功率损耗。可编程软启动时间控制转换率在启动期间的输出电压。独立启用控制允许复杂系统顺序控制。它集成了过热保护停机和歇斯底里自我恢复。这种集成电路和小的DFN3X3-10封装面积提供了小的PCB面积应用。
特征
- l 输入电压范围从5V到15V，浪涌高达30V
- l 集成保护开关：40 mΩ
- l 可编程软启动时间
- l 可编程电流限制
- l 短路保护
- l 可选输入范围和锁压输出电压阈值。
- l 启用接口引脚
- l 热关机保护和自动恢复
- l 输入关闭保护
- l 紧凑型包装：DFN3X3-1
应用
- l 服务器
- l 服务PC
- l 笔记本电脑
- l 迷你键盘
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

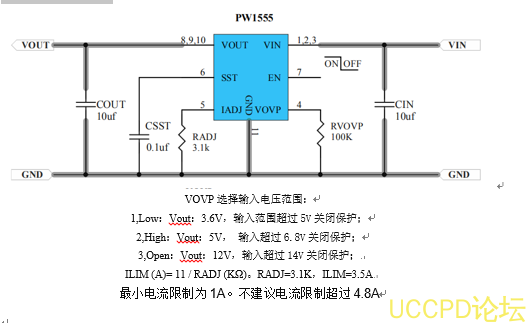

典型应用电路
