20W PD 快充协议芯片能使用 JD6621,JD6606S。

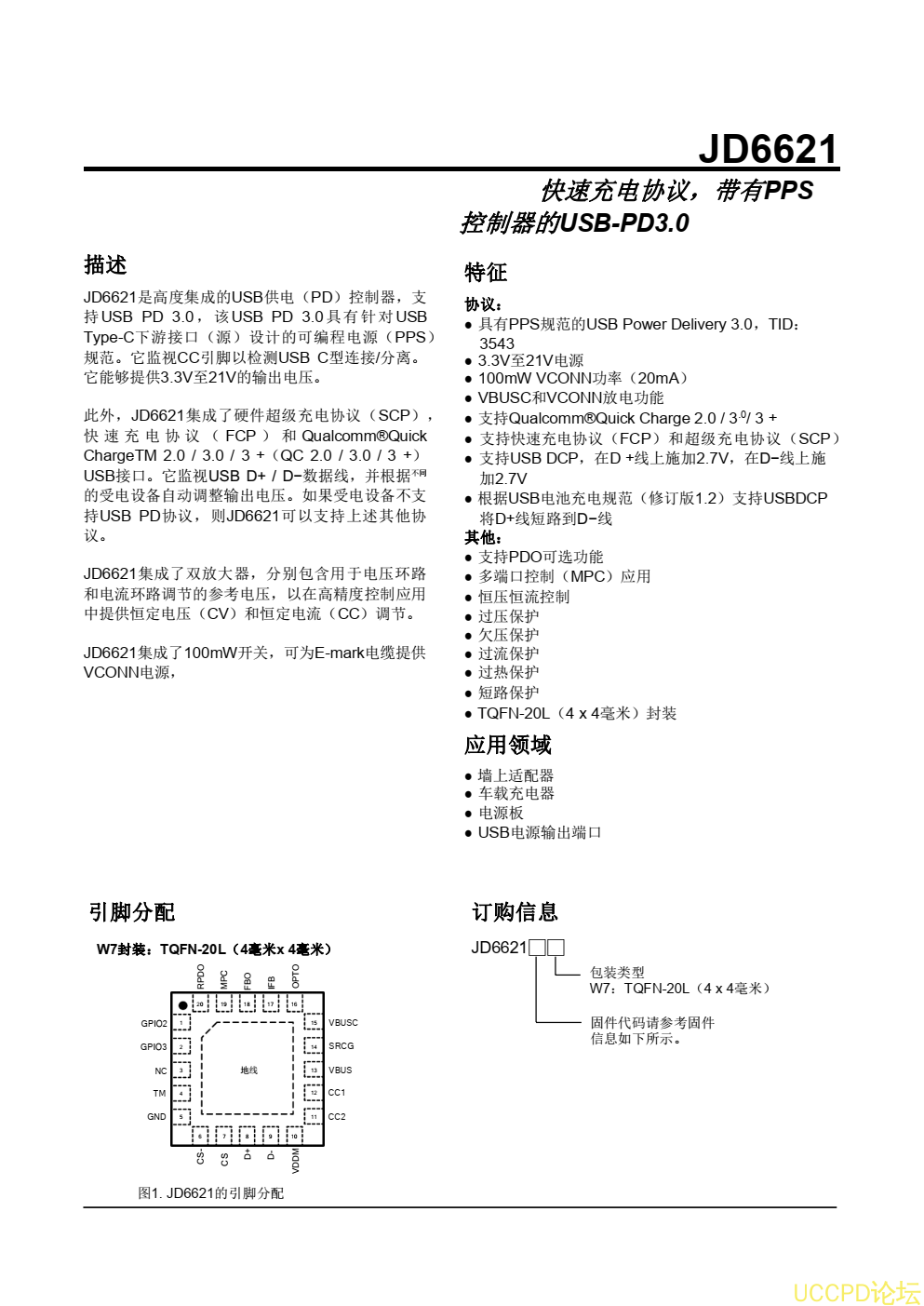

        JD6621 是高度集成的 USB 供电( PD )控制器,支持 USB PD 3.0  ,该 USB PD 3.0  具有针对 USB Type-C 下游接口(源)设计的可编程电源(  PPS )规范。 它监视 CC 引脚以检测 USB C 型连接 / 分离。它能够提供 3.3V 21V 的输出电压。
        此外,
JD6621 集成了硬件超级充电协议(  SCP ),快 速 充 电 协 议 (  FCP  ) 和  Qualcomm®Quick ChargeTM 2.0 / 3.0 / 3 + QC 2.0 / 3.0 / 3 + USB 接口。 它监视 USB D+ / D- 数据线,并根据不同 的受电设备自动调整输出电压。如果受电设备不支持 USB PD 协议,则 JD6621 可以支持上述其他协议。
       JD6621 集成了双放大器,分别包含用于电压环路和电流环路调节的参考电压,以在高精度控制应用中提供恒定电压( CV )和恒定电流(  CC )调节。
        JD6621 集成了 100mW 开关,可为 E-mark 电缆提供 VCONN 电源,
