一般说明

PW2205开发了一种高效率的同步降压DC-DC转换器5A输出电流。PW2205在4.5V到30V的宽输入电压范围内工作集成主开关和同步开关,具有非常低的RDS(ON)以最小化传导损失。PW2205采用瞬时脉宽调制(PWM)结构,实现高阶跃降的快速瞬态响应轻载时的应用和高效率。此外,它的工作频率是伪恒定的在连续导通模式下为500kHz,以使电感器和电容器的尺寸最小

特征


l  内部整流MOS的低RDS(on)(顶部/底部):70/40 mΩ

l  4.5V-30V输入电压范围

l  瞬时PWM架构实现快速瞬态响应

l  外部软启动限制涌入电流

l  恒频:500kHz at重载

l  5A连续,6A峰值负载电流能力

l  1.5%0.6V参考电压

l  输出过电流限制

l  输出短路保护当前折回

l  热关机和自动恢复

l  符合RoHS标准且无卤素

l  包装:SOP8-EP




应用


l  液晶电视

l  大功率AP路由器

l  网络

l  机顶盒

l  笔记本

l  保管部

代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804

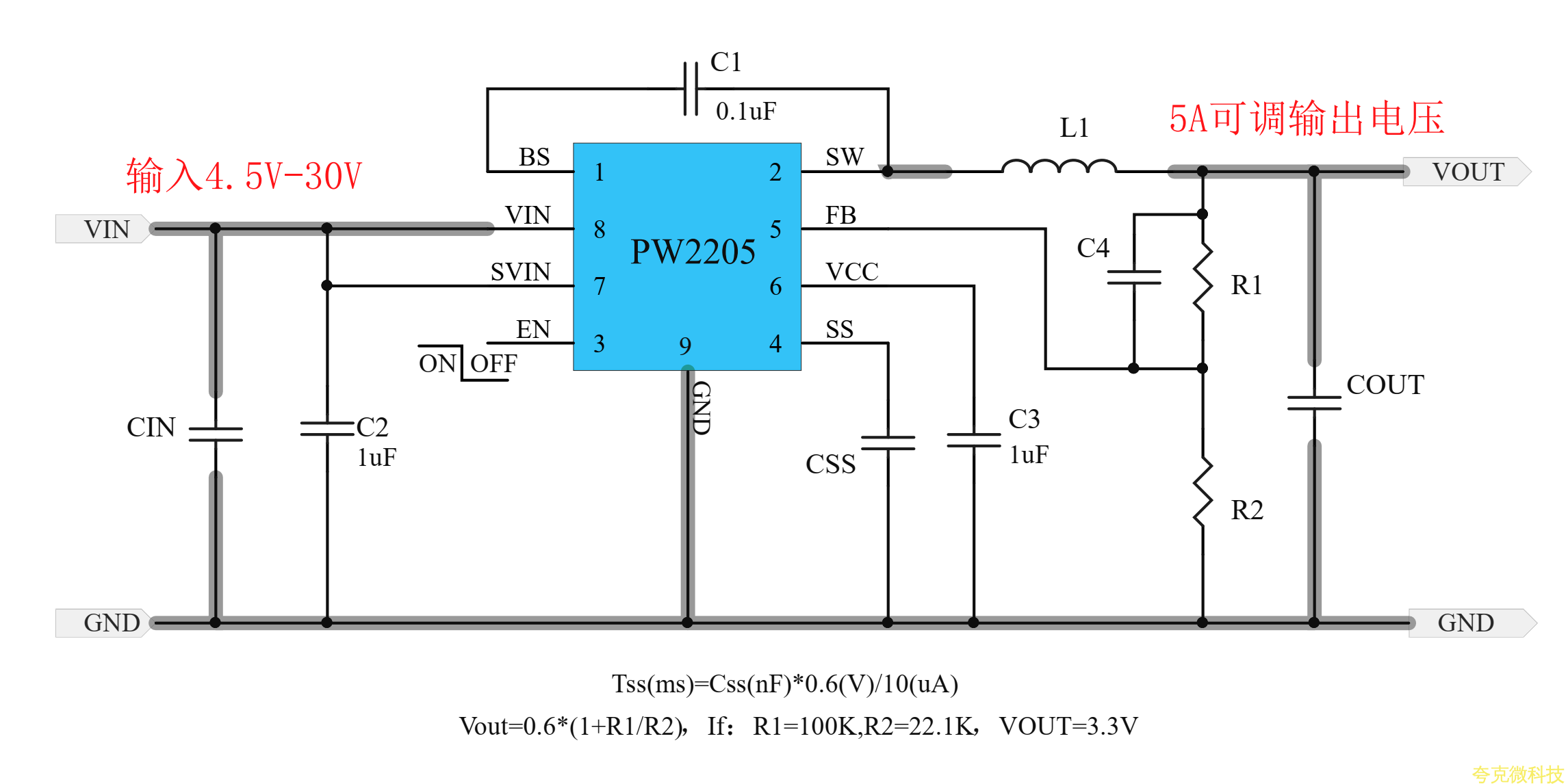

典型应用电路
