产品概述

PW2153 是一款支持宽电压输入的开关降压型 DC-DC 控制器,最高输入电压可超过 150V。 PW2153 具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支持大电流输出,输出电流可高达 10A 以上。

PW2153 同时支持输出恒压和输出恒流功能。通过设置 CS 电阻可设置输出恒流值。通过设置 FB1、 FB2 引脚的分压电阻可设置输出恒压值。PW2153 采用固定频率的 PWM 控制方式,典型开关频率为 140KHz。轻载时会自动降低开关频率以获得高的转换效率。

PW2153 内部集成软启动以及过温保护电路,输出短路保护,限流保护等功能,提高系统可靠性。PW2153 支持输出5V/3A和12V/10A。

产品特点

l  宽输入电压范围: 8V~150V

l  输出电压从 5V 到 30V 可调

l  支持输出恒压恒流

l  高效率:可高达 96%

l  工作频率: 140KHz

l  低待机功耗

l  内置过温保护、输出短路保护

l  内置软启动

l  SOP8封装

应用范围

l  电动车控制器供电

l  恒压源

l  车充、电池充电
代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804

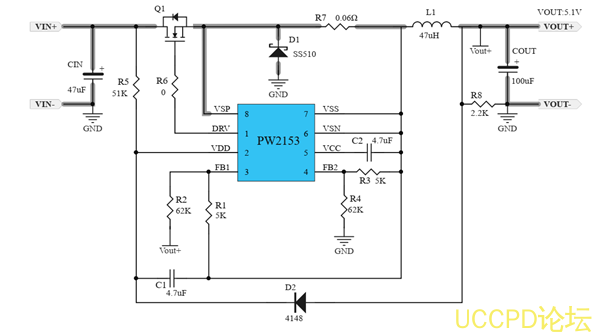

典型应用电路
