A6160T, A6160Y, A6160U, A6160I降压芯片，SOT23-6封装pdf

PW2162六脚降压芯片丝印：

A6160Q,A6160W, A6160E, A6160R, A6160T, A6160Y,A6160U, A6160I, A61601, A6160O, A61600, A6160P, A6160A, A6160S, A6160D, A6160F,A6160G, A6160H, A6160J, A6160K, A6160L, A6160Z, A6160X, A6160C, A6160V, A6160B,A61608, A6160N, A6160M.

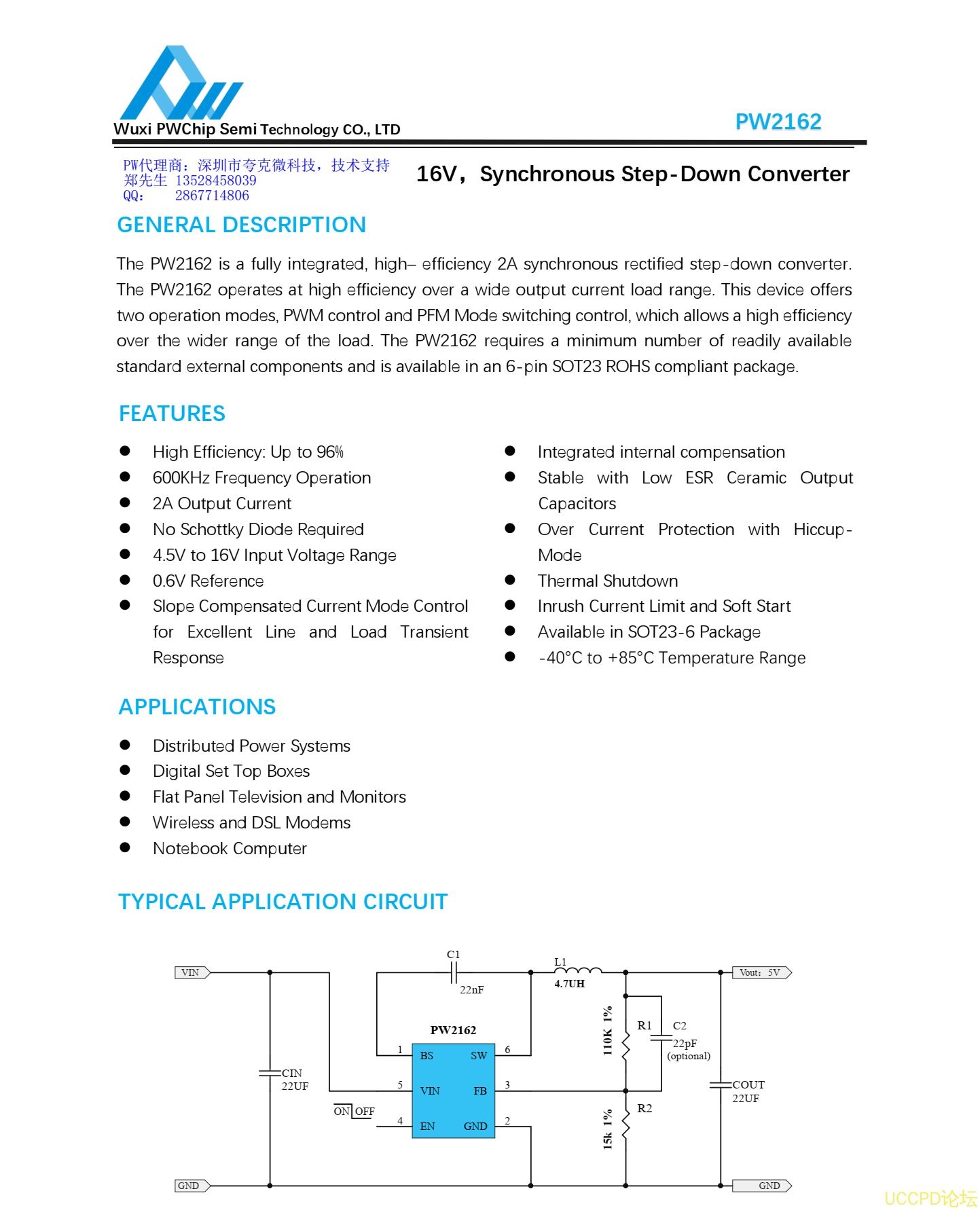

PW2162是一颗 DC-DC同步降压转换器芯片，输入电压范围 4.5V-16V，最大负载电流 2A，可调输出电压，频率 600kHZ高频率，可采用贴片电感，节省空间，采用 SOT23-6封装形式。

外围元件设计：

1， CIN： 22uf是输入滤波电容，不加会影响 IC正常工作或损坏。封装建议 0805

2， Cout： 22uf是输入滤波电容，不加会影响 IC正常工作或损坏。封装建议 0805

3， C2为旁路电容，可根据实际情况调容值， C1为 22nf

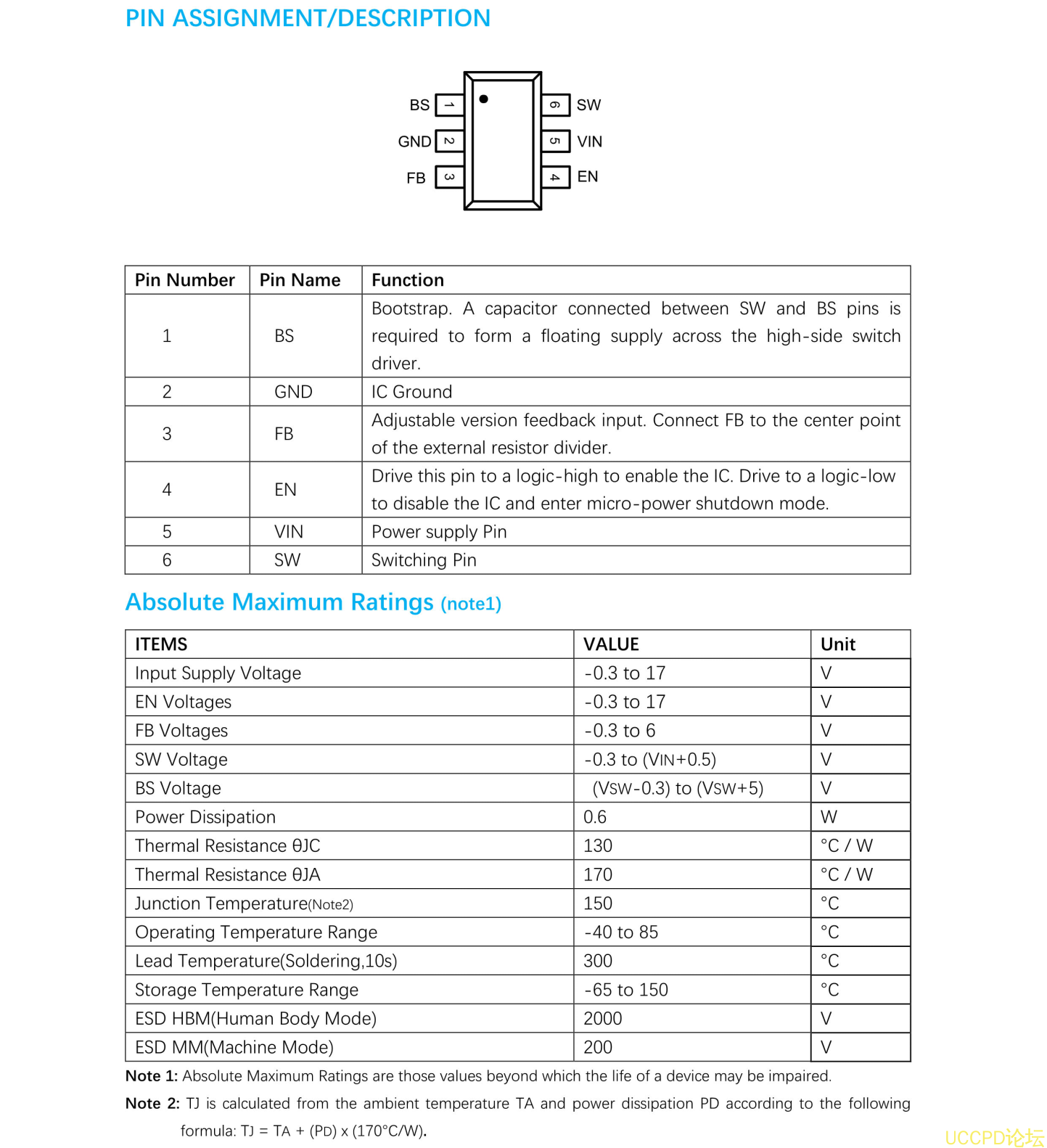

4， PW2162的 PIN 4脚：低电压关，高电平开。可接个 100K电阻到 VIN。

5， R1,R2为反馈电阻，通过两个电阻的阻值来调输出电压。
