代理PW1503芯片，USB口0.4A∽3A可调限流保护芯片,带短路保护
- 2021-03-04 11:55:00
- 夸克微 原创
- 1815
一 般说明
PW1503是超低RDS（ON）开关，具有可编程的电流限制，以保护电源源于过电流和短路保护。它具有超温保护以及反向闭锁功能。
PW1503采用薄型（1毫米）5针薄型SOT23-5封装，提供可调版本。
特征
l 输入电压：2.4V至6V，0.4A-3A可调节负载电流能力PW1503
l 输入电压：2.4V至5.5V ，0.4A-2A可调节负载电流能力PW1502
l 可编程电流限制
l 过温保护
l 反向阻断（无体二极管）
l 停机时，VOUT可强制高于VIN
l 符合RoHS标准
l 输出短路保护
l EN开关控制（完全关断）
应用
l USB充电器
l 公共场所多USB充电器
l USB加密狗
l minipic配件
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

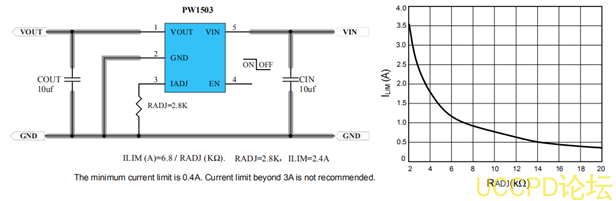

典型应用电路
PW1503：Radj电阻和输出限流电流关系表
