PW2153是一款兼容宽输入电压范围的开关降压型 DC-DC。其支持输入电压可超过 150V。 PW2153采用固定频率的 PWM峰值电流模控制方式，具有低待机功耗、快的响应速度，以及优异的母线电压与负载调整率。典型开关频率为 140KHz。轻载时会自动降低开关频率以获得高的转换效率。
PW2153同时支持输出恒
PW2153是一款兼容宽输入电压范围的开关降压型 DC-DC。其支持输入电压可超过 150V。 PW2153采用固定频率的 PWM峰值电流模控制方式，具有低待机功耗、快的响应速度，以及优异的母线电压与负载调整率。典型开关频率为 140KHz。轻载时会自动降低开关频率以获得高的转换效率。
PW2153同时支持输出恒压与输出恒流。 PW2153内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。
最大输出电流设置
最大输出电流通过连接于 VSP与 VSN之间的电阻设置计算公式：
0.15V/R7
0.15V为 VCS典型值。例如 R7=100Ω , 则输出限流为 1.5A。
输出电压设置

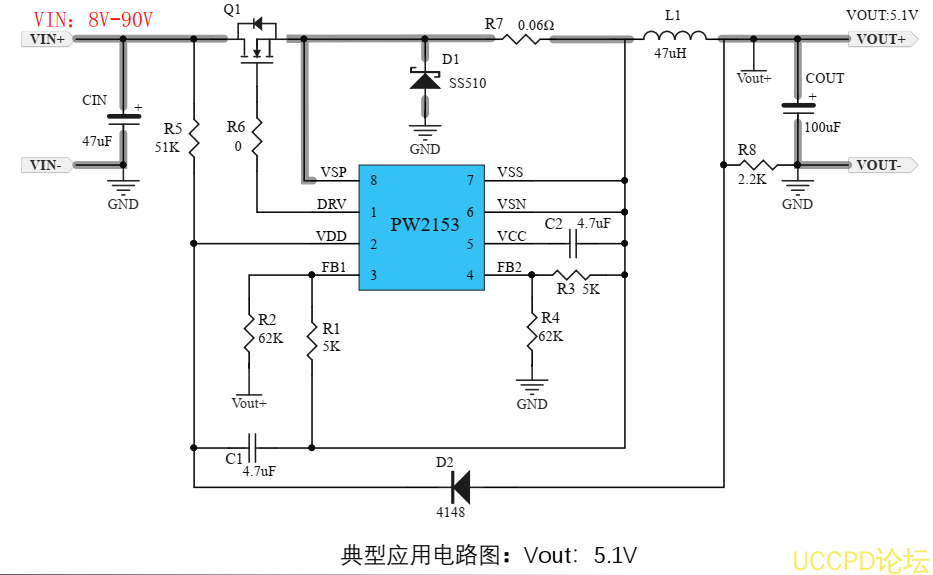

通过连接于 FB1， FB2 脚的分压电阻 R1， R2， R3， R4 设置输出电压。电阻选择应满足 R1=R3， R2=R4。计算公式：
（1+R2/R1)*0.38V=Vout （ VFB 典型值为 0.38V)。
压与输出恒流。 PW2153内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。
