50V降压可调输出芯片，代理PW2558

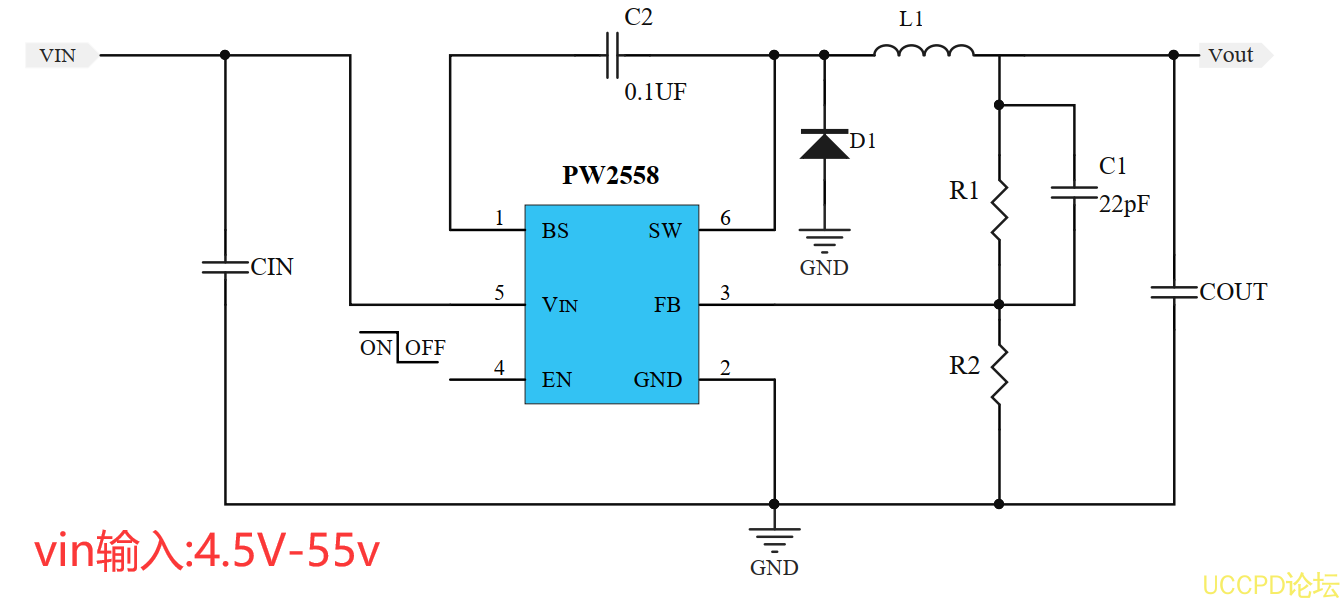

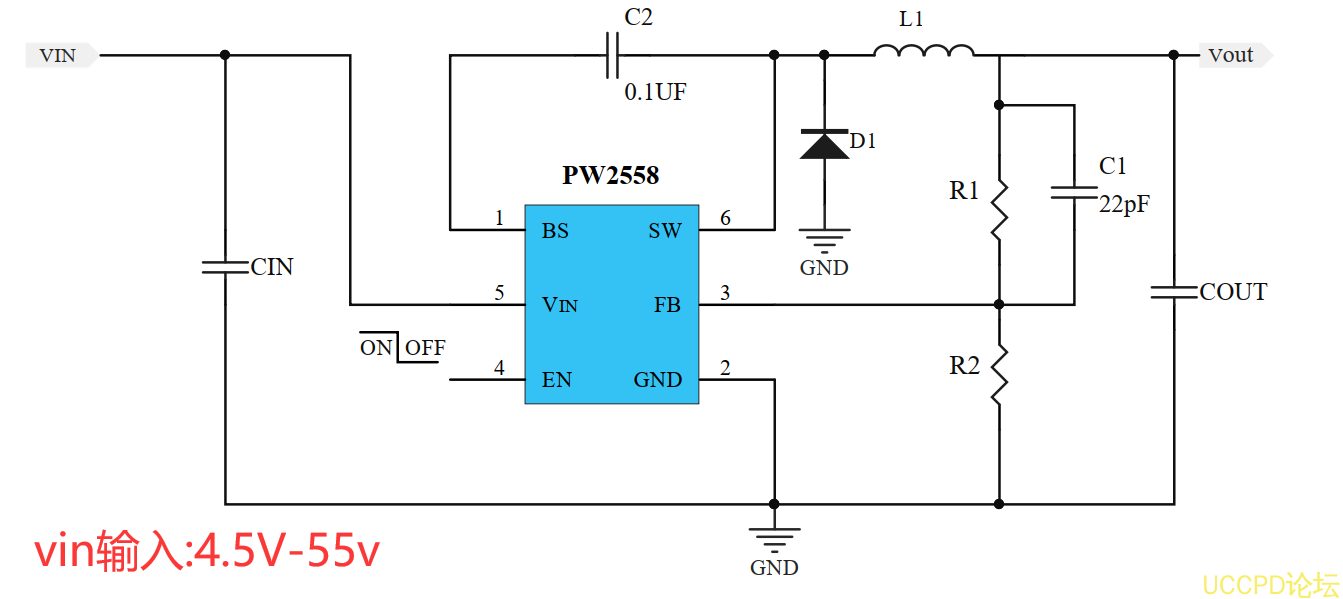

PW2558 在 4.5V 到 55V 的宽输入电压范围内工作，并集成了带有极低 RDS （ ON ）的主开关，以将传导损耗降至最低。PW2558开发了一种高效率的异步降压 DC/DC调节器，能够提供 0.8A的输出电流。该装置采用电流模式自适应恒关断时间控制。开关频率为 1.2MHz，输出电压纹波小，外部电感和电容尺寸小。由于 PW2558集成度高，基于该集成电路的应用电路相当简单。只有输入电容 CIN，输出电容 COUT，输出电感 L1和反馈电阻 R1和 R2才需要选择。

PW2558代理：深圳市夸克微科技  郑生  13528458039   QQ2867714804

PW2558输入电容 CIN：

通过输入电容器的纹波电流计算如下：

为了减少潜在的噪音问题，将一个典型的 X5R或更高等级的陶瓷电容器放在离 IN和 GND引脚很近的地方。应注意尽量减少 CIN和 VIN/GND引脚形成的回路面积。在这种情况下，建议使用 10µF低 ESR陶瓷电容器。

PW2558输出电容器：

选择输出电容器来处理输出纹波噪声要求。在选择电容器时，必须考虑稳态纹波和瞬态要求。对于大多数应用，大于 22µF电容的 X5R或更高级陶瓷电容器可以正常工作。必须考虑电容随直流电压的降低。

PW2558输出电感器 L：

在选择这个电感器时有几个考虑因素。

1、选择电感以提供所需的纹波电流。建议选择纹波电流为最大输出电流的 40%左右。电感计算如下：
