代理PW2906高输入90V降压芯片
- 2020-10-08 17:49:00
- 技术管理员 原创
- 2492

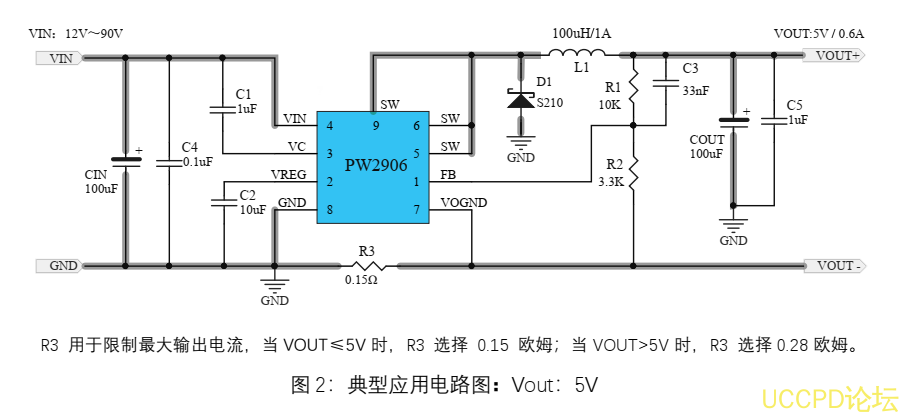

PW2906输出 5V时最大 0.6A输出电流，输出 15V时最大 0.3A输出电流。
产品特点
l 12V至 90V工作电压范围
l 最大占空比 100%
l 最小压降 0.5V
l 输出电压从 1.25V至 20V可调
l 固定 150KHz开关频率
l 最大输出功率小于 5W
l 内置高压功率 MOSFET
l 效率高达 85%
l 出色的线性与负载调整率
l 内置限流功能
l 内置输出短路保护功能
l SOP8-EP封装
PW2906代理商：郑先生 13528458039 QQ:2867714804
PW2906电感选择
虽然电感器并不影响工作频率，但电感值却对纹波电流有着直接的影响，电感纹波电流△ IL 随着电感值的增加而
减小，并随着 VIN 和 VOUT 的升高而增加。用于设定纹波电流的一个合理起始点为 △IL =0.3*ILIM，其中 ILIM为峰值开关电流限值。为了保证纹波电流处于一个规定的最大值以下，应按下式来选择电感值：
PW2906续流二极管
续流二极管建议使用肖特基二极管，比如 S210（若系统持续工作电压超过 70V， D1 建议选用 S215）。它的额定值为平均正向电流 2A 和反向电压 100V。 1A 电流下典型正向电压为 0.56V。该二极管仅在开关关断期间有电流流过。峰值反向电压等于稳压器的输入电压。在正常工作时平均正向电流可计算如下：
