一般说明

PW2312  是一个高频，同步，整流，降压，开关模式转换器内部功率  MOSFET 。
它提供了一个非常紧凑的解决方案，以实现  1.5A  的峰值输出电流在广泛的输入
电源范围内，具有优良的负载和线路调节  PW2312  需要最少数量的现成外部组
件，可在节省空间的  SOT23-6  包。
特征
⚫  宽  4V  至  30V  工作输入范围
⚫  1.2A  连续输出电流
⚫  1.4MHz  开关频率
⚫  短路保护模式
⚫  内置过流限制
⚫  内置过电压保护
⚫  力模式  PWM
⚫  内部软启动
⚫  200m Ω  /150m Ω低  RDS （ ON ）内部功率金氧半电晶体
⚫  0.8V  输出可调
⚫  不需要肖特基二极管
⚫  综合内部补偿
⚫  热关机
⚫  提供  SOT23-6  套装
⚫  -40 °  C  至 +85 °  C  温度范围
应用
⚫  闭路电视摄像机
⚫  平板电视和显示器
⚫  电池充电器
⚫  分布式电力系统
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

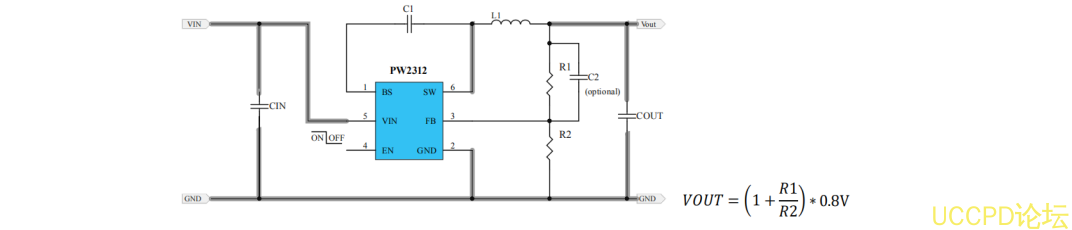

典型应用电路

L1  推荐  2.2-4.7UH ，  CIN  推荐  47-220uF  同时并联  0.1uF ，  COUT  建议  22uF  两个并联

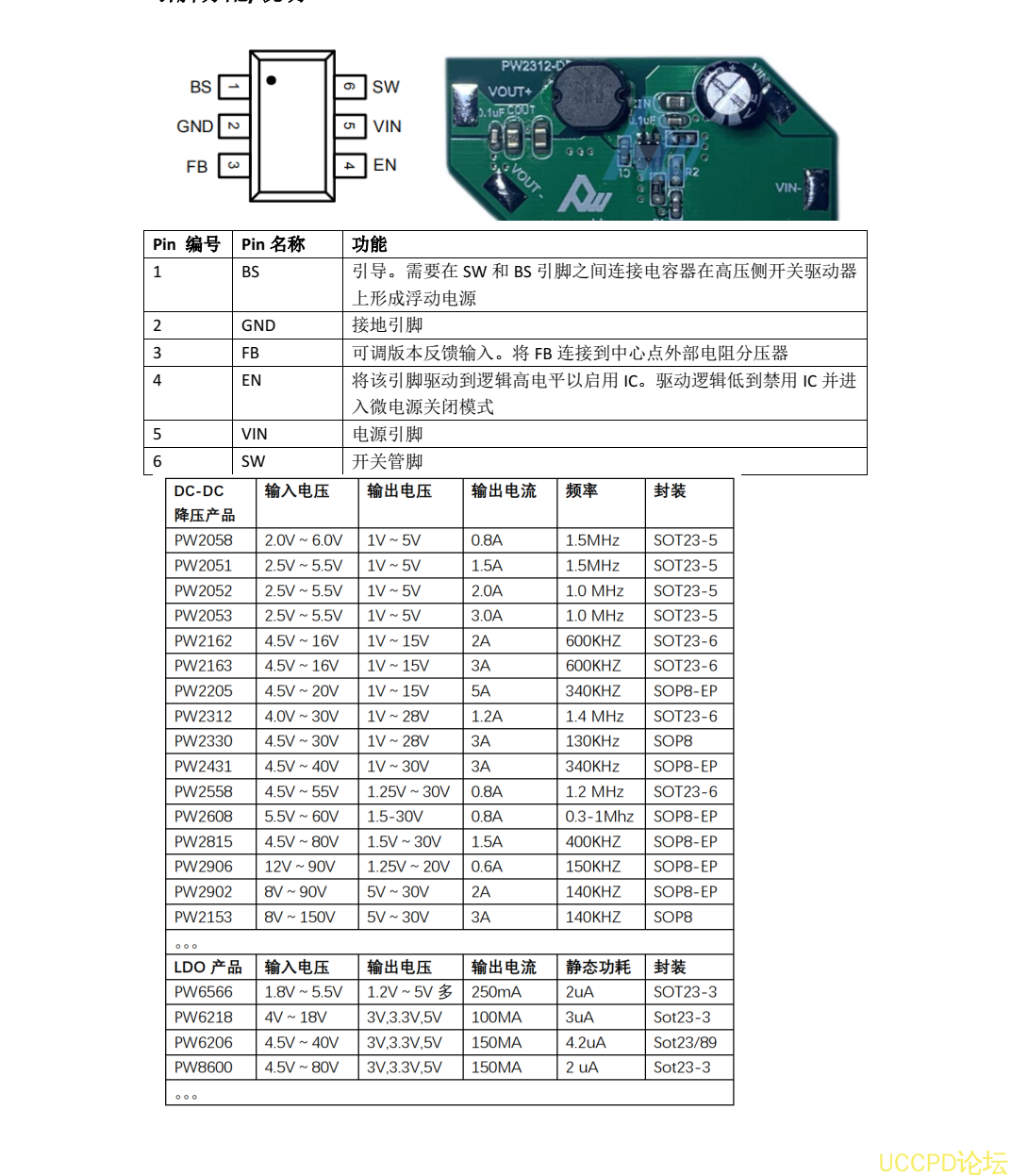

引脚分配 / 说明
